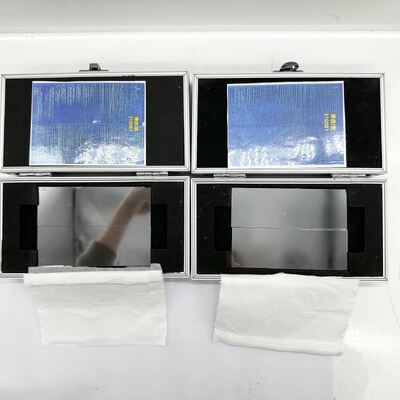

Μπλοκ αναφοράς ISO 3452-3 Τύπου 1

Πρότυπο αναφοράς ISO 3452-3 Τύπου 1

Διπλές Πλάκες Ευαισθησίας NiCr,Διπλές Πλάκες Διείσδυσης με Ρωγμές NiCr

Πλάκα Δοκιμής ISO 3452-1 Τύπου 1

Οι Διπλές Πλάκες Διείσδυσης με Ρωγμές NiCr χρησιμοποιούνται για τη σύγκριση και την αξιολόγηση της ευαισθησίας και της απόδοσης των Διεισδυτικών Υγρών Χρωστικής.

Διατίθενται σε βάθος ρωγμής 10, 20, 30 και 50 μικρομέτρων (0,0004, 0,0008, 0,0012, 0,002 ίντσας).

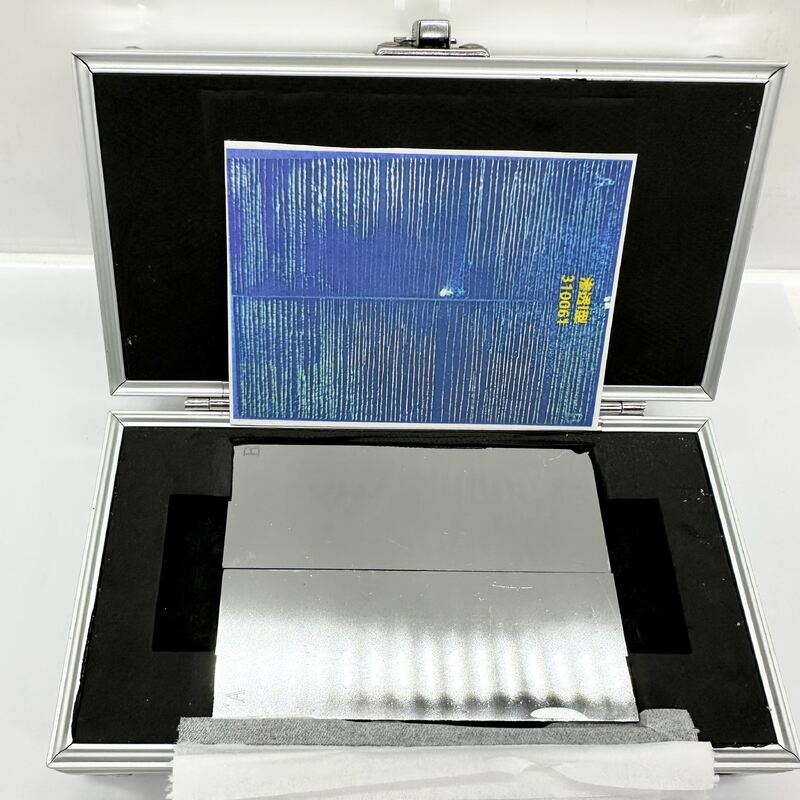

Κάθε σετ αποτελείται από ένα ζεύγος πανομοιότυπων πλακών με σήμανση Α και Β με πιστοποιητικό κατασκευαστή και φωτογραφία ρωγμής.

Αυτές οι πλάκες κατασκευάζονται με επιμετάλλωση κράματος σκληρού Νικελίου-Χρωμίου σε υπόστρωμα ορείχαλκου πάχους 2mm και καταπόνηση της πλάκας σε εφελκυσμό. Το σκληρό NiCr είναι εύθραυστο σε σύγκριση με το υπόστρωμα ορείχαλκου, έτσι ώστε οι ρωγμές που δημιουργούνται στο επιμεταλλωμένο στρώμα να περιορίζονται στο πάχος του στρώματος. Στη συνέχεια, η πλάκα κόβεται στη μέση κάθετα προς την κατεύθυνση των ρωγμών, δημιουργώντας έτσι ένα ταιριαστό ζεύγος σχεδόν πανομοιότυπων ρωγμών ελεγχόμενου βάθους.

Οι πλάκες NiCr χρησιμοποιούνται για τη σύγκριση νέων και χρησιμοποιημένων διεισδυτικών υγρών και μπορούν επίσης να χρησιμοποιηθούν για τη σύγκριση της απόδοσης διαφορετικών υλικών διεισδυτικών υγρών ή διαφορετικών τεχνικών επεξεργασίας.

Εγγυημένη ισοδυναμία με πλάκες που παρέχονται από Sherwin και Magnaflux.

Συμμόρφωση Προδιαγραφών: ASTM E1417, AMS 2647D, ISO 3452-3, JIS Z 2343-3
