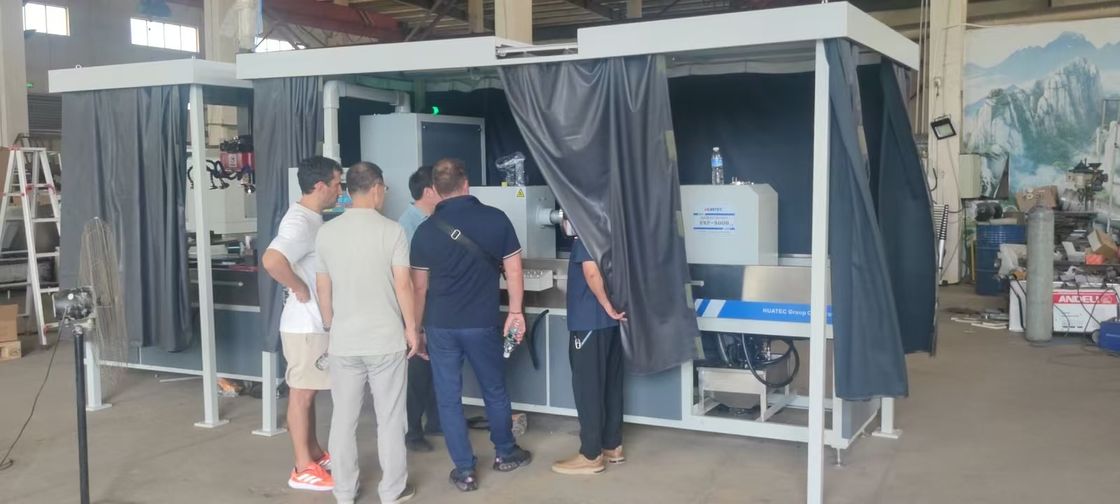

Μηχάνημα επιθεώρησης μαγνητικών σωματιδίων φθορισμού

Μηχανή επιθεώρησης φθοριούμενων μαγνητικών σωματιδίων

1.Αρχή λειτουργίας

Η ανίχνευση μαγνητικών σωματιδίων χρησιμοποιεί την αλληλεπίδραση μεταξύ του μαγνητικού πεδίου διαρροής και της μαγνητικής σκόνης στο ελάττωμα του εργαστηρίου.Εκμεταλλεύεται τη διαφορά μεταξύ των ελαττωμάτων της επιφάνειας και των ελαττωμάτων της κοντινής επιφάνειας των προϊόντων σιδήρου και χάλυβα (όπως οι ρωγμές).Μετά τη μαγνητοποίηση, το μαγνητικό πεδίο στη διακοπτή θέση αυτών των υλικών θα παραμορφωθεί.που αποτελούν μέρος της διαρροής μαγνητικού ρεύματος και προκαλούν μαγνητικό πεδίο διαρροήςΈτσι προσελκύοντας μαγνητική σκόνη για να σχηματίσει την συσσώρευση μαγνητικής σκόνης στο ελάττωμα - μαγνητικό ίχνος, υπό κατάλληλες συνθήκες φωτισμού, που δείχνει την τοποθεσία και το σχήμα του ελαττώματος

2.Χρήση

Η μηχανή ανίχνευσης ελαττωμάτων φθοριούμενων μαγνητικών σωματιδίων χρησιμοποιείται για την ανίχνευση της επιφάνειας και της επιφάνειας κοντά στο σιδηρομαγνητικό εργασιακό κομμάτι (όπως: γρανάζια, δαχτυλίδι γρανάζων, άξονας γρανάζων κ.λπ.) λόγω σφυρηλάτησης, σβήσματος,Στρίψιμο, κόπωση που προκαλείται από ρωγμές και ενσωμάτωση σκωρίας και άλλα μικρά ελαττώματα.

Πώς λειτουργείΤο μέρος μαγνητίζεται. Εάν υπάρχει ρωγμή ή ελάττωμα, δημιουργείται ένα "πεδίο διαρροής". Εφαρμόζονται φθοριούχα μαγνητικά σωματίδια, τα οποία συγκεντρώνονται σε αυτά τα πεδία διαρροής.Αυτά τα σωματίδια λάμπουν έντονα., κάνοντας τα ελαττώματα ορατά.
· Στόχοι ελαττωμάτων: Εντοπίζει ρωγμές, ραφές, ενσωματώσεις, γύρους και άλλα μικρά ελαττώματα που προκαλούνται από κόπωση, θερμική επεξεργασία, σφυρηλάτηση, χύτευση ή μηχανική επεξεργασία.

Τεχνική παράμετρος

Πεδίο ανίχνευσης:Διάμετρος εργαλείου ≤ 700 mm,ύψος≤410mm·

Διάμετρος άξονα ≤ 300 mm,Διάρκεια<700 χιλιοστά

Διαστήματα ηλεκτροδίων:0~410 mm(ρυθμιζόμενο)

Περιφερειακό ρεύμα:Ηλεκτρική αντιστροφή 0~8000A(Με ελεγκτή φάσης διακοπής)

Μαγνητικό δυναμικό κατά μήκος:AC 0~18000AT Αποτελεσματική τιμή(Με ελεγκτή φάσης διακοπής)

Μέθοδος ανίχνευσηςανίχνευση φθοριστικών μαγνητικών σωματιδίων

Τρόπος μαγνητισμού:περιφερειακή μαγνητοποίηση, διαμήκη μαγνητοποίηση, σύνθετη μαγνητοποίηση

Τρόπος συμπίεσης:Πνευματική συμπίεση

Εφέ απομαγνητισμού:Μειονεκτικότητα μικρότερη από 0,3mT

Αίσθηση ανίχνευσης:Εμφάνιση σαφής της τυποποιημένης δοκιμαστικής ταινίας Α1 (15/50)

Εφοδιασμός ενέργειας:Τριφογενής πεντασύρματος AC 380V 50Hz

3.Περιγραφή της συσκευής

3.1Ηλεκτρικό σύστημα ελέγχου

Το σύστημα ελέγχου βασίζεται σε προγραμματιζόμενο λογικό ελεγκτή (PLC), ο οποίος ελέγχει τη λειτουργία δύο ηλεκτροδίων και της συσκευής μαγνητοποίησης και απομαγνητοποίησης.Με το ντουλάπι ελέγχου ως κύριο σώμα, περιέχει διάφορα εκτελεστικά εξαρτήματα, κύκλωμα ενεργοποίησης μαγνητισμού, κύριο μετασχηματιστή κλπ.

Εισφορά ρεύματος μαγνητισμού και άλλων παραμέτρων μέσω της οθόνης αφής.

Όλοι οι δείκτες, τα κουμπιά και τα φώτα λειτουργίας του συστήματος ανίχνευσης ελαττωμάτων υιοθετούν τάση ασφαλείας 24V.

Ο οικοδεσπότης ανίχνευσης ελαττωμάτων, απομαγνητιστή και το κέλυφος του καναπέ διανομής είναι αξιόπιστα γείτονες.

3.2Διοικητής

Κεντρική μηχανή:Σώλος, δεξαμενή συλλογής από ανοξείδωτο χάλυβα, μαγνητιστή, σύστημα ψεκασμού.

Σώμα αεροπλάνου:Το σώμα είναι συγκολλημένο από υλικό υψηλής ποιότητας, ισχυρό και όμορφο.

Τάγμα συλλογής από ανοξείδωτο χάλυβα:Φτιαγμένο από υψηλής ποιότητας ανοξείδωτο χάλυβα για τη συλλογή μαγνητικής αναστολής.

Μαγνητιστήρας:Το ηλεκτρόδιο μαγνητισμού μαγνητίζει το εργασιακό κομμάτι περιφερειακά και το μαγνητιστικό σπείρωμα το μαγνητίζει κατά μήκος.Η τροχιά και η πλάκα ηλεκτροδίου είναι κατασκευασμένες από υψηλής ποιότητας χαλκόΟ μηχανισμός συμπίεσης κινείται από πνευματικά εξαρτήματα και το εργασιακό κομμάτι συμπίεται μεταξύ δύο ηλεκτροδίων για να σχηματιστεί ένα περιφερειακό μαγνητιστικό κύκλωμα.

3.3Σύστημα ψεκασμού μαγνητικής ανάρτησης

Αποτελείται από μαγνητική δεξαμενή συλλογής, αντλία νερού, αγωγό και κεφαλή ψεκαστήρα.αναμειγνύοντας και αντλώντας το μαγνητικό εναιώρημα της επαναρρόφησης στο ακροφύσιοΗ δεξαμενή συλλογής υγρών είναι εξωτερική και ο καθολικός τροχός με τη διάταξη πέδησης είναι εγκατεστημένος στο κάτω μέρος.Παρατηρητική πλατφόρμα και απομαγνητιζόμενη μεταγωγική ζώνη του κύριου κινητήρα ανακτώνται όλα στην δεξαμενή συλλογής υγρού για να αποφευχθεί η στάθμευση.

4.Κύρια μάρκα και προμηθευτής ηλεκτρικών εξαρτημάτων

Όλα τα εξαρτήματα και τα εξαρτήματα του εξοπλισμού είναι εισαγόμενα ή εγχώρια προϊόντα διάσημων εμπορικών σημάτων, τα προϊόντα σπιτικής κατασκευής έχουν περάσει την δοκιμή ποιότητας.

5.Άλλα

5.1Εγκατάσταση και αποδιορθώσεις

5.1 Διασφάλιση ποιότητας και υπηρεσίες μετά την πώληση

5.1.1 Όλα τα εξαρτήματα και οι πρώτες ύλες του εξοπλισμού πρέπει να αγοράζονται μέσω αυστηρού ελέγχου και πιστοποίησης, ώστε να διασφαλίζεται ότι παράγονται από κανονικούς κατασκευαστές.

5.1.2 Όλα τα αυτοσχέδια εξαρτήματα πρέπει να κατασκευάζονται από ειδικά υλικά σε αυστηρή συμμόρφωση με τις απαιτήσεις της διαδικασίας σχεδιασμού.

9.1.3 Η περίοδος εγγύησης είναι 12 μήνες από την ημερομηνία υπογραφής της ειδικής έκθεσης αποδοχής από τα δύο μέρη και η υπηρεσία είναι ισόβια.

5.2Συσκευή και μεταφορά

5.2.1 Η συσκευασία των κιβωτίων πρέπει να γίνεται με αυστηρή συμμόρφωση με τις τυποποιημένες προδιαγραφές.

5.2.2 Τα έξοδα συσκευασίας και μεταφοράς, τα έξοδα μεταφοράς και τα ασφάλιστρα μεταφοράς βαρύνουν τον αιτούντα σύμφωνα με τα εθνικά πρότυπα,ενώ τα έξοδα συσκευασίας βαρύνουν τον προμηθευτή.

6.Πίνακας διαμόρφωσης:

Βιόμετρο μαγνητισμού (ανίχνευση τροχιάς)   1 σύνολο

Οριζόντιος μηχανισμός μαγνητισμού (ανίχνευση άξονα κιβωτίου και μικρών εξαρτημάτων)   1 σύνολο

Μαγνητοποιημένη τροφοδοσία (καμπίνα ελέγχου ισχύος)   1 σύνολο

Σκοτεινό δωμάτιο   2 σετ

Φθοριούχα μαγνητικά σκόνη  1 κονσέρβα

Τυποποιημένη ταινία δοκιμής  1 σύνολο

Απομείοντα μαγνητόμετρο  1 σύνολο

Εναλλακτικός πόδας  1 σύνολο

Κρεμαστική λάμπα UV  1 σύνολο

Φώτα υπεριώδους ακτινοβολίας  1 σύνολο
