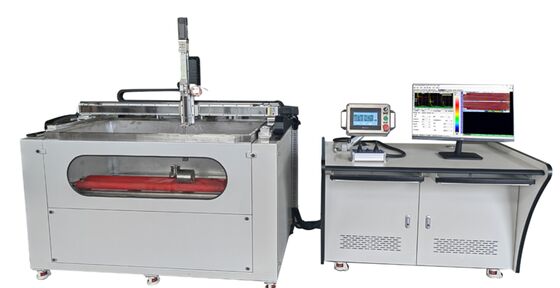

HUT-8 1-128 Πολυκανάλιος ανιχνευτής ελαττωμάτων υπερήχων με ενδύσεις σε νερό
Χρήση του προϊόντος
Ο υπερηχητικός ανιχνευτής ελαττωμάτων βύθισης στο νερό είναι κατάλληλος για συστήματα ελέγχου C-scan υλικών όπως χάλυβα άνθρακα, ανοξείδωτο χάλυβα, κράμα αλουμινίου, κράμα τιτανίου, κράμα χαλκού,και σύνθετα υλικάΕίναι ένας υπερηχητικός εξοπλισμός δοκιμής που χρησιμοποιείται σε βιομηχανίες όπως η αεροδιαστημική, η ναυπηγική και τα μη σιδηρούχα μέταλλα για την ανίχνευση εσωτερικών ελαττωμάτων όπως ρωγμές, αποστρώσεις, στρώματα πρόσφυσης, ενσωματώσεις,και τους πόρους.
Βασικές τεχνικές παραμέτρους
| Περιοχή πάχους |
0.8~9999mm (Α σάρωση)0.8~500 mm (C scan)
|
| Αριθμός ενιαίων μονάδων καναλιών |
1-8 κανάλια, διαχωρισμός μετάδοσης/αποδοχής/συνδυασμός επιλέξιμος |
| Κεραυνογράφηση |
Ανάλυση τομογραφικής τομής, ελάχιστο μέγεθος τομής 0,1 mm |
| Συχνότητα ανίχνευσης |
0.2~25MHz |
| Μέγεθος βήματος μεμονωμένου ανιχνευτή |
0.1~3mm |
| Μεγάλο μέγεθος βήματος |
80, 200, 400 και 800 mm (τέσσερις προδιαγραφές) |
| Ελάχιστο ελάττωμα που πρέπει να εντοπιστεί |
βάθος 5 mm,φ0.2mm |
| Δυναμική μεταφοράς |
-350V προαιρετικά
|
| Αντίσταση μετάδοσης |
400Ω, 80Ω |
| Τμήμα πτώσης παλμού |
< 15ns (10% ~ 90%)
|
| πλάτος παλμού |
30 ̇ 1000 ns, με αυξήσεις 5 ns
|
| Συχνότητα λειτουργίας |
100MHz
|
| Διάδρομοι δειγματοληψίας |
2 / 4Διαδρομή επιλογής, παράλληλη λειτουργία
|
| Συχνότητα δειγματοληψίας |
100 MHz (8 bits)
|
| Πεδίο κέρδους |
0dB~110dB, σε βήματα 1dB και 6dB
|
| Φίλτρο χαμηλής διέλευσης |
3.5 / 5 / 7.5/ 10 MHz επιλέξιμη
|
| Παίρνεις εύρος ζώνης |
00,5 MHz ~ 22 MHz
|
| Μέθοδος ανίχνευσης |
Ραδιοσυχνότητα/πλήρης ανίχνευση, επιλέξιμη η θετική ή η αρνητική μισή
|
| Οριζόντια γραμμικότητα |
< 0,5%
|
| Ψηλή γραμμικότητα |
< 3%
|
| Απόφαση |
> 28dB
|
| Περιορισμός ευαισθησίας |
> 55dB
|
| Συχνότητα επανάληψης |
2.5kHz~5kHz (ανά κανάλι)
|
| Κωδικοποίηση και μέτρηση |
Δύο άξονες, φάση AB, ή παλμός + κατεύθυνση
|
| Εισόδου/εξόδου οπτικής απομόνωσης |
8/8 κανάλια
|
| Διασύνδεση σήματος |
Δικαίωμα SMA/BNC
|
| Διασύνδεση δικτύου |
100Mbps
|
| Περιβάλλονθερμοκρασία |
-30°C ~ 70°C
|
| Ενυδάτωση περιβάλλοντος |
< 90%
|
Χαρακτηριστικά

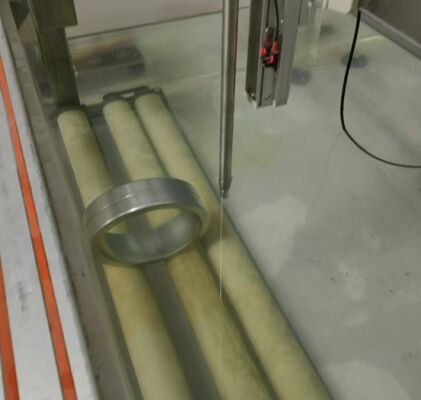

Ø Τα αντικείμενα που υποβάλλονται σε δοκιμή: επίπεδες πλάκες, κύλινδροι, κώνοι, σφαιρικά καπάκια και σώματα περιστροφής.
Ø Το λογισμικό εμφανίζει τρόπους σάρωσης όπως σάρωση Α, σάρωση Β, σάρωση C, σάρωση D και μέτρηση πάχους.
Ø Το λογισμικό αξονικής τομογραφίας μπορεί να εκτελεί ανάλυση κοπής σε μέρη, με ελάχιστο μέγεθος κοπής 0,1 mm.
Ø Τύποι ανιχνευτών: εστίαση σημείων, εστίαση γραμμών
Ø Υποστηρίζει λειτουργίες ποσοτικής ανάλυσης, οι οποίες μπορούν να εμφανίζουν τη θέση, το σχήμα και το μέγεθος των εσωτερικών ελαττωμάτων στο δοκιμαζόμενο μέρος με τη μορφή εικόνων και να εκτελούν στατιστικά στοιχεία για το μέγεθος και την έκταση των ελαττωμάτων,και υπολογίζει αυτόματα την περιοχή ελαττώματος και το ποσοστό ελαττώματος.
Ø Υποστηρίζει την αυτόματη ανίχνευση ελαττωμάτων και είναι κατάλληλο για ταυτόχρονη σάρωση και ανάλυση ενός ή πολλών εργαστηρίων.και διαισθητική απεικόνιση με κηρανία.
Ø Η νέα υπερηχητική πλακέτα υιοθετεί ένα ευρύ φάσμα εύρους ζώνης, υψηλό ποσοστό δειγματοληψίας και υψηλή συχνότητα επανάληψης του υπερηχητικού συστήματος.
Το λογισμικό C-scanning μπορεί να μετρήσει άμεσα την περιοχή ελαττώματος, την απόσταση μεταξύ των ελαττωμάτων, να αξιολογήσει τα ελαττώματα και να σημειώσει τις ανώμαλες περιοχές, γεγονός που διευκολύνει την πειραματική έρευνα και καταγραφή.
Ø Το σύστημα έχει λειτουργία λειτουργίας χωρίς επίβλεψη. Αφού ο χρήστης ορίσει τις παραμέτρους, το σύστημα μπορεί αυτόματα να σαρώσει, να αποθηκεύσει δεδομένα και να εκτελέσει άλλες εργασίες. Αφού ολοκληρωθεί η σάρωση, το σύστημα μπορεί να χρησιμοποιήσει την ανάλυση για να εντοπίσει τις παραμέτρους.Θα επιστρέψει αυτόματα στην προέλευση και να περιμένει για την επόμενη σάρωση.
Ø Το λογισμικό συλλογής και ανάλυσης δεδομένων διαθέτει χρήστη με κινεζική διεπαφή (διατίθεται επίσης και αγγλική).,Η λειτουργικότητα μπορεί να αναβαθμίζεται συνεχώς ανάλογα με τις ανάγκες των πελατών.
