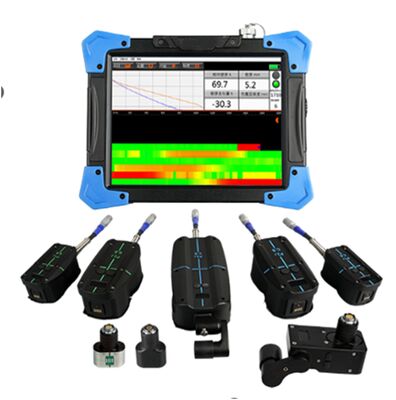

Όργανο Ανίχνευσης Πάχους Τοιχώματος Μεταλλικού Σωλήνα Εκτός Επένδυσης με Παλμικό Επαγωγικό Ρεύμα HEF-17B
1 Σύντομη εισαγωγή
Ο εξοπλισμός μπορεί να χρησιμοποιηθεί για επιθεώρηση εν λειτουργία του πάχους τοιχώματος μεταλλικού σωλήνα εκτός της επένδυσης, αντί για παραδοσιακά ερεθίσματα ημιτονοειδούς ρεύματος σε παλμικό ρεύμα, παλμικό μαγνητικό πεδίο εκτός του αγωγού, ο αγωγός στον αισθητήρα παλμικού επαγωγικού ρεύματος, μετρώντας τη διαδικασία εξασθένησης του παλμικού επαγωγικού ηλεκτρομαγνητικού πεδίου, για την αξιολόγηση του βαθμού διάβρωσης του πάχους τοιχώματος του σωλήνα. Σε σύγκριση με την παραδοσιακή μέθοδο ανίχνευσης πάχους τοιχώματος:χωρίς λείανση, χωρίς σύζευξη, συνεχής σάρωση εξοπλισμού εν λειτουργία, μπορεί να βελτιώσει σημαντικά την αποδοτικότητα ανίχνευσης.
Σε σύγκριση με τη συμβατική τεχνολογία δοκιμών παλμικού επαγωγικού ρεύματος,χαρακτηριστικά ακριβούς σάρωσης:λιγότερη παρεμβολή από περιβαλλοντικούς παράγοντες, υψηλή αποδοτικότητα ανίχνευσης, υψηλότερη ανάλυση (μπορεί να βρει μικρή διάβρωση, ο ρυθμός χαμένων ανιχνεύσεων είναι εξαιρετικά χαμηλός), κατάλληλο για ανίχνευση διάβρωσης σε μέρη υψηλού κινδύνου χωρίς στρώμα επίστρωσης (χωρίς ή μετά την αφαίρεση) ή λεπτό στρώμα επίστρωσης (λιγότερο από300mm αντιδιαβρωτικό στρώμα επίστρωσης, κ.λπ.), για παράδειγμα: σωλήνες διεργασιών μονάδας παραγωγής, τοίχος νερού, σωλήνας κλιβάνου, σωλήνας μικρής σύνδεσης, αγκώνας, τριπλό, κ.λπ.
2 Μοντέλο και Διαμόρφωση
|
Στοιχείο
|
Όνομα
|
Μονάδα
|
Ποσότητα
|
|
Σημειώσεις
|
|
1
|
Κύρια μονάδα (συμπεριλαμβανομένου καλωδίου δεδομένων, φορτιστή, καλωδίου αισθητήρα 3μ)
|
Σετ
|
1
|
|
|
|
3
|
Αισθητήρας χάλυβα άνθρακα (C.S: μικρότερος, μεσαίος,Μεγάλος)
|
Ομάδα
|
1
|
|
|
3 Λειτουργικά χαρακτηριστικά
l ★Υπάρχουν πλήκτρα συντόμευσης και οθόνη LCD στον αισθητήρα, η οποία μπορεί να εμφανίζει την κατάσταση λειτουργίας και τα δεδομένα ανίχνευσης σε πραγματικό χρόνο, και η αποδοτικότητα εργασίας βελτιώνεται σημαντικά χωρίς συχνή λειτουργία της κεντρικής μονάδας κατά τη διαδικασία ανίχνευσης.
l ★Ο αισθητήρας υιοθετεί τεχνολογία ηλεκτρονικής εστίασης, η οποία έχει υψηλότερη χωρική ανάλυση, μεγαλύτερη αναγνώριση και ισχυρότερη ικανότητα κατά των παρεμβολών για τοπικά ελαττώματα διάβρωσης.
l Δεν είναι ευαίσθητο στο σχήμα των ελαττωμάτων, μπορεί να ανιχνεύσει τηδιάβρωση του πάχους τοιχώματος ή άλλα ελαττώματα μείωσης πάχους μεταλλικών μελών "με κάλυμμα (μονωτικό στρώμα, στρώμα ψύξης, προστατευτικό στρώμα, κ.λπ.)".

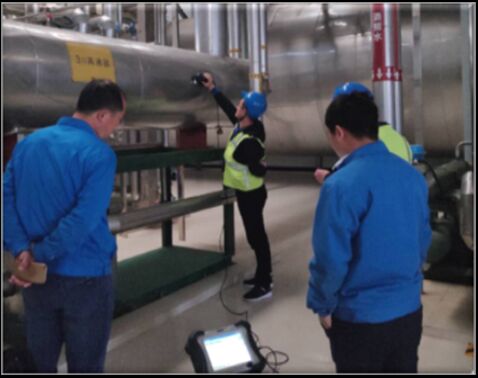

l Οι επιθεωρήσεις μπορούν να γίνουν όταν ο εξοπλισμός λειτουργεί (Υψηλή θερμοκρασία, χαμηλή θερμοκρασία, υλικά στον εξοπλισμό κ.λπ.).
l Υλικά που ανιχνεύθηκαν: Ανίχνευση υπολειπόμενου πάχους σιδηρομαγνητικών μεταλλικών υλικών όπως χάλυβας άνθρακα, χάλυβας χαμηλής κραματοποίησης.
l ★Μπορεί επίσης να ανιχνεύσει το υπολειπόμενο πάχος ανοξείδωτου χάλυβα, κράματος αλουμινίου και άλλων μη σιδηρομαγνητικών μεταλλικών υλικών.
l Σχήμα πλάκας σωλήνα: Πλάκα, ευθύςσωλήνας, αγκώνας, δεξαμενή.
l Υλικά επένδυσης: μη αγώγιμα, μη μαγνητικά υλικά (αμίαντος, αφρός κ.λπ.), μεταλλικό πλέγμα, φύλλο σιδήρου, φύλλο αλουμινίου και άλλα μεταλλικά προστατευτικά στρώματα.
l Υβριδικό τροφοδοτικό AC/DC, ενσωματωμένη επαναφορτιζόμενη μπαταρία λιθίου, συνεχής λειτουργία για πάνω από 4 ώρες.
l Πλήρως σφραγισμένος σχεδιασμός IP64 κατά της σκόνης και των πιτσιλιών, σχεδιασμός από καουτσούκ σιλικόνης κατά της πτώσης και κατά των κραδασμών, πιο κατάλληλος για σκληρές συνθήκες εργασίας.
4 Τεχνικές παράμετροι
l Μέγιστο ύψος ανύψωσης: 300mm
l Μέγιστο πάχος τοιχώματος ανίχνευσης: 2～45mm
l Διάμετρος σωλήνα:≥20mm
l Το πάχος του μεταλλικού προστατευτικού στρώματος:≤1mm
l ★Ακρίβεια επαναλαμβανόμενης ανίχνευσης: 2%
l ★Ευαισθησία ανίχνευσης ελαττωμάτων διάβρωσης: 5% (όγκος)
l Ταχύτητα μέτρησης: 15~0.5 φορές/δευτ. (μειώνεται με την αύξηση του μετρούμενου πάχους τοιχώματος)
l Το μήκος του καλωδίου αισθητήρα:3μ, 10μ (προαιρετικό)
l ★Ενσωματωμένη επαναφορτιζόμενη μπαταρία λιθίου, συνεχής λειτουργία≥4 ώρες.
l ★Μέγεθος και Βάρος: Κεντρική μονάδα: L290×W220×H95mm≤3.8kg, Τύπος P1/μικρός αισθητήρας: L106×W61×H52mm 0.5kg, Τύπος P2/μεσαίος αισθητήρας:L148×W73×H192mm 1kg,P3/μεγάλος αισθητήρας:L196×W100×H62.5mm 1.5kg
l Θερμοκρασία του υπό δοκιμή μέσου: -200～800℃
l Θερμοκρασία επαφής αισθητήρα: -50～+200℃
l Θερμοκρασία λειτουργίας κεντρικής μονάδας: -10℃～+50℃
l Υγρασία: ≤85%R.H
l Τροφοδοτικό προσαρμογέα: Μονοφασικό AC100~240V/1.7A,50/60Hz,Έξοδος DC20V/5A
l Κατανάλωση ισχύος: ≤38VA
5 Λίστα συσκευασίας
l Κύρια μονάδα(συμπεριλαμβανομένου καλωδίου δεδομένων, φορτιστή, καλωδίου αισθητήρα 3μ) 1 Σετ
l Αισθητήρας υψηλής ανάλυσης για γυμνό σωλήνα από χάλυβα άνθρακα (C.S περιλαμβάνει λαβή) 1 τεμάχιο
l Αισθητήρας χάλυβα άνθρακα (C.S: μικρότερος, μεσαίος,Μεγάλος) 1 Ομάδα
l Εγχειρίδιο λειτουργίας 1 1 Βιβλίο
l Πιστοποιητικό βαθμονόμησης HUATEC 1 1 1 Αντίγραφο
l Θήκη/τσάντα οργάνου 1 Τεμάχιο
