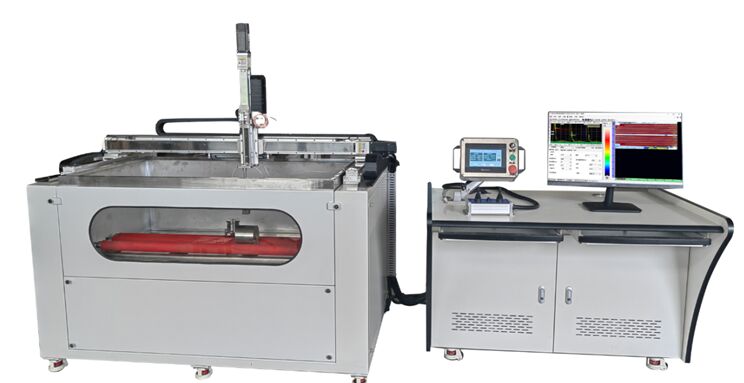

Πολυκαναλικός υπερήχων ανιχνευτής ελαττωμάτων με κατάδυση στο νερό

Εμβάπτιση σε νερό Πολυκάναλος υπερηχογράφος ανίχνευσης ελαττωμάτων

(Διαθέσιμα κανάλια 1-128)

Χρήσεις προϊόντος

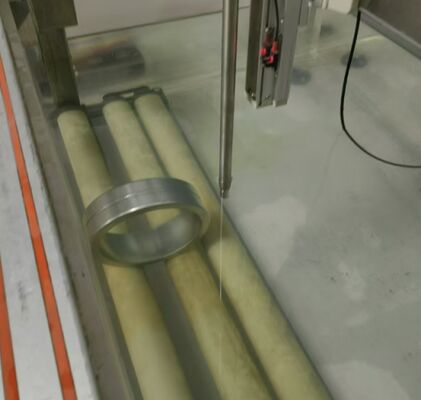

Ο υπερηχογράφος ανίχνευσης ελαττωμάτων με εμβάπτιση σε νερό είναι κατάλληλος για συστήματα επιθεώρησης C-scan υλικών όπως ανθρακούχος χάλυβας, ανοξείδωτος χάλυβας, κράμα αλουμινίου, κράμα τιτανίου, κράμα χαλκού και σύνθετα υλικά. Είναι εξοπλισμός υπερηχογραφικής δοκιμής που χρησιμοποιείται σε βιομηχανίες όπως η αεροδιαστημική, η ναυπηγική και τα μη σιδηρούχα μέταλλα για την ανίχνευση εσωτερικών ελαττωμάτων όπως ρωγμές, διαστρωματώσεις, συγκολλητικές στρώσεις, εγκλείσματα και πόροι.

Χαρακτηριστικά

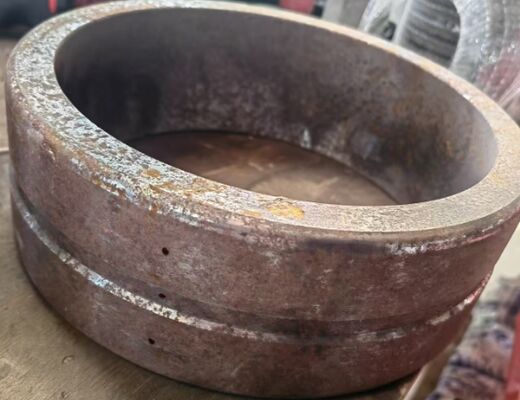

• Αντικείμενα προς δοκιμή: επίπεδες πλάκες, κυλίνδροι, κώνοι, σφαιρικά καλύμματα και σώματα εκ περιστροφής;
• Το λογισμικό εμφανίζει τρόπους σάρωσης όπως A scan, B scan, C scan, D scan και μέτρηση πάχους.
• Το λογισμικό τομογραφίας C-scan μπορεί να εκτελέσει ανάλυση τομών σε εξαρτήματα, με ελάχιστο μέγεθος τομής 0,1 mm;
• Τύποι ανιχνευτών: εστίαση σημείου, εστίαση γραμμής
• Υποστηρίζει λειτουργίες ποσοτικής ανάλυσης, οι οποίες μπορούν να εμφανίζουν τη θέση, το σχήμα και το μέγεθος των εσωτερικών ελαττωμάτων στο δοκιμαζόμενο εξάρτημα σε μορφή εικόνων, και να εκτελούν στατιστικά στοιχεία μεγέθους και επιφάνειας ελαττωμάτων, και να υπολογίζουν αυτόματα την επιφάνεια ελαττώματος και το ποσοστό ελαττώματος.
• Υποστηρίζει αυτόματη εντόπιση ελαττωμάτων και είναι κατάλληλο για ταυτόχρονη σάρωση και ανάλυση ενός ή πολλαπλών τεμαχίων εργασίας. Διαθέτει ακριβή τοποθέτηση, υψηλή ακρίβεια ανίχνευσης και διαισθητική απεικόνιση C-scan.
• Η νέα πλακέτα υπερήχων υιοθετεί ένα ευρύ εύρος ζώνης, υψηλό ρυθμό δειγματοληψίας και υψηλή συχνότητα επανάληψης του συστήματος υπερήχων.

Το λογισμικό C-scanning μπορεί να μετρήσει απευθείας την επιφάνεια ελαττώματος, την απόσταση μεταξύ των ελαττωμάτων, να αξιολογήσει τα ελαττώματα και να επισημάνει τις μη φυσιολογικές περιοχές, γεγονός που διευκολύνει την πειραματική έρευνα και την καταγραφή.

• Το σύστημα διαθέτει λειτουργία αυτόματης λειτουργίας. Αφού ο χρήστης ορίσει τις παραμέτρους, το σύστημα μπορεί να σαρώσει αυτόματα, να αποθηκεύσει δεδομένα και να εκτελέσει άλλες εργασίες. Μετά την ολοκλήρωση της σάρωσης, θα επιστρέψει αυτόματα στην αρχική θέση και θα περιμένει την επόμενη σάρωση.
• Το λογισμικό απόκτησης και ανάλυσης δεδομένων διαθέτει διεπαφή χρήστη στα Κινεζικά (διατίθεται και διεπαφή στα Αγγλικά). Η διεπαφή χρήστη είναι φιλική, εύκολη στη χρήση και παρέχει διαισθητικά αποτελέσματα, μειώνοντας τις απαιτήσεις τεχνικών δεξιοτήτων για τους χειριστές. Η λειτουργικότητα μπορεί να αναβαθμιστεί συνεχώς σύμφωνα με τις ανάγκες των πελατών.

Λογισμικό απεικόνισης τομών C-scan, ελάχιστο πάχος τομής 0,1mm

(Η κύρια μονάδα μπορεί να επεκταθεί για να έχει έως και 128 κανάλια)

Κύριες τεχνικές παράμετροι

• Εύρος πάχους: 0,8~9999mm (A scan)

0,8~500mm (C scan)

• Αριθμός καναλιών μονής μονάδας: 1-8 κανάλια, επιλέξιμη διαίρεση/συνδυασμός εκπομπής/λήψης
• C-scan: Ανάλυση εγκάρσιας τομής, ελάχιστο μέγεθος τομής 0,1mm
• Συχνότητα ανιχνευτή: 0,2~25MHz
• Μέγεθος βήματος μονής ανιχνευτή: 0,1~3mm
• Μεγάλο μέγεθος βήματος: 80, 200, 400 και 800 mm (τέσσερις προδιαγραφές)
• Ελάχιστο ελάττωμα προς ανίχνευση: βάθος 5mm, φ0,2mm
• Τάση εκπομπής: -350V προαιρετικό
• Αντίσταση εκπομπής: 400Ω , 80Ω
• Ακμή πτώσης παλμού: <15ns (10%~90%)
• Εύρος παλμού: 30–1000 ns , σε βήματα των 5 ns.
• Συχνότητα λειτουργίας: 100MHz
• Κανάλια δειγματοληψίας: 1 / 2 / 4 διαδρομές επιλέξιμες, παράλληλη λειτουργία
• Συχνότητα δειγματοληψίας: 100 MHz (8 bits)
• Εύρος κέρδους: 0dB~110dB, σε βήματα 1dB και 6dB.
• Εύρος ζώνης λήψης: 0,5MHz ~ 22MHz
• Χαμηλοπερατό φίλτρο: 3,5 / 5 / 7,5/ 10 MHz επιλέξιμο
• Μέθοδος ανίχνευσης: Ραδιοσυχνότητα/πλήρης ανίχνευση, επιλέξιμο θετικό ή αρνητικό μισό.
• Οριζόντια γραμμικότητα: <0,5%
• Κάθετη γραμμικότητα: <3%
• Ανάλυση: >28dB
• Περιθώριο ευαισθησίας: >55dB
• Συχνότητα επανάληψης: 2,5kHz~5kHz (ανά κανάλι)
• Κωδικοποίηση και μέτρηση: 2-άξονας, φάση AB, ή παλμός + κατεύθυνση
• Οπτική απομόνωση εισόδου/εξόδου: 8/8 κανάλια
• Διεπαφή σήματος: SMA/BNC προαιρετικό
• Διεπαφή δικτύου: 100Mbps
• Θερμοκρασία περιβάλλοντος: -30℃ ~ 70℃
• Υγρασία περιβάλλοντος: <90%
