HRD-100 MRT Δοκιμαστικό Μαγνητικό σκοινί Σιδηροτροχιακά σκοινιά Σφάλματα Φορέστε συσκευή ανίχνευσης ελαττωμάτων

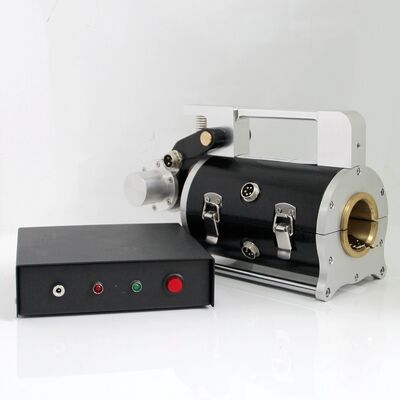

Συσκευή Ανίχνευσης Ελαττωμάτων Συρματόσχοινων Χάλυβα HRD-100 MRT Μαγνητικής Δοκιμής Συρματόσχοινων Φθοράς

1. Προδιαγραφές

Πρότυπα: GB/T21837-2008, ASTM E1571-2001 (Τυπική προδιαγραφή για ηλεκτρομαγνητική εξέταση συρματόσχοινων από σιδηρομαγνητικό χάλυβα), GB/T5972-2006/ISO 4309:90, GB8918—2006

Εύρος ανίχνευσης: Φ1.5—300 mm (επιλογή διαφορετικού αισθητήρα)
Σχετική ταχύτητα μεταξύ αισθητήρα και συρματόσχοινου: 0.0—6.0 m/s Καλύτερη επιλογή: 0.3—1.5 m/s
Καλύτερο διάκενο μεταξύ οδηγού μανικιού και συρματόσχοινου: 2—6 mm, επιτρεπόμενο διάκενο: 0—15mm

Τύπος αρχείου εξόδου: Έξοδος αρχείων Word

Συναγερμός: Ηχητικός και οπτικός συναγερμός
Ανίχνευση θέσης σπασμένου συρματόσχοινου (LF)
Ακρίβεια ποιοτικής κρίσης: 99.99%
Ποσοτική αξιολόγηση
Σφάλμα επαναληψιμότητας ευαισθησίας: ±0.055%
Σφάλμα εμφάνισης: ±0.2%
Σφάλμα ανίχνευσης θέσης (L): ±0.2%
Τροφοδοσία: Τροφοδοσία υπολογιστή 5V
ΒΑΡΟΣ ΑΙΣΘΗΤΗΡΑ: < 10kg (Κανονικός αισθητήρας)

Θερμοκρασία περιβάλλοντος -10℃~40℃

Πίεση αέρα: 86~106Kpa

Σχετική υγρασία: ≤85%

Το σύστημα Windows του ανιχνευτή συρματόσχοινων είναι το ανανεωμένο προϊόν του συστήματος GB που βασίζεται στη θεωρία λογισμικού DOS και την ιδεολογία καθοδήγησης συναγερμού πραγματικού χρόνου, χρησιμοποιώντας τη γλώσσα προγραμματισμού Visual Basic 6.0 ως βάση, πραγματοποιεί τη μεταγλώττιση.

Το τμήμα υλικού του συστήματος χρησιμοποιεί προηγμένους εγχώριους και ξένους μαγνητικούς αισθητήρες και ανεξάρτητη μονάδα δειγματοληψίας έρευνας και ανάπτυξης, μέσω της κύριας γραμμής RS232 (ή USB) οδήγησης, αποθηκεύει απευθείας δεδομένα στον υπολογιστή.

Το τμήμα λογισμικού του συστήματος βασίζεται στην ανάλυση μετασχηματισμού wavelet, χρησιμοποιώντας τη γλώσσα προγραμματισμού Visual Basic 6.0 ως βάση, πραγματοποιεί τη μεταγλώττιση. Επιτυγχάνει λειτουργίες όπως συλλογή και έλεγχος δεδομένων, ανάλυση δεδομένων, εμφάνιση δεδομένων, αποθήκευση δεδομένων και ούτω καθεξής. Αυξάνει το οπτικό χαρακτηριστικό στη λειτουργία λογισμικού DOS, και μέσω της μοναδικής του συνεχούς τάσης παρακολούθησης, μπορεί να παρατηρεί συνεχώς, δυναμικά το σήμα δεδομένων και την κατάσταση αλλαγής του, και να εμφανίζει σε πραγματικό χρόνο το ληφθέν αποτέλεσμα και να εκπέμπει συναγερμό. Το λογισμικό αύξησε τη λειτουργία αυτόματης αξιολόγησης. Στη μερική εμφάνιση ελαττωμάτων αυξήθηκε το ποσοστό διατομής και το ποσοστό συνολικής διατομικής επιφάνειας. Το λογισμικό είναι πλήρως συμβατό με τα Windows, κατάλληλο για την αδρανειακή λειτουργία του χρήστη, χρησιμοποιεί τη μορφή αρχείων Word για την παραγωγή αναφορών εξέτασης.

Το λογισμικό του συστήματος μπορεί να είναι συμβατό με τη μορφή δειγματοληπτικών δεδομένων του ανιχνευτή συρματόσχοινων υπολογιστή DOS, και μπορεί να την αναλύσει και να την επεξεργαστεί.

Το σύστημα Windows έλαβε μια ανεξάρτητη διαδικασία λειτουργίας και ένα ασφαλές σύστημα εξέτασης, μπορεί να είναι βολικά κατάλληλο για κάθε είδους σύγχρονο υπολογιστή και να ολοκληρώσει μια σειρά διαδικασιών εξέτασης.

2. Διάταξη Συστήματος

3. Εισαγωγή αισθητήρα

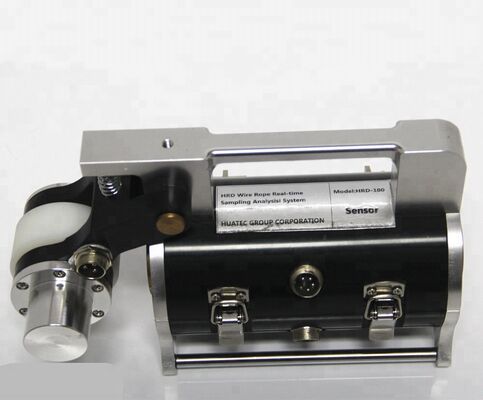

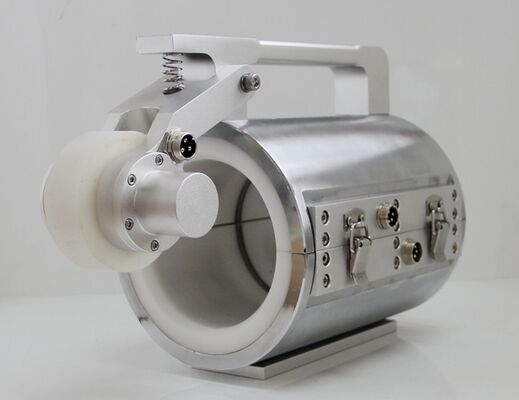

Μαγνητικός αισθητήρας: Ο αισθητήρας αποτελείται από εντοπιστή μετατόπισης (Τροχός οδήγησης, κωδικοποιητής), τη συσκευή μαγνήτισης και τον μηχανισμό δειγματοληψίας. Αφού ενεργοποιηθεί το σύστημα, το συρματόσχοινο και αυτό έχουν σχετική κίνηση, τότε μπορεί να συλλέξει σήμα.

Εντοπιστής μετατόπισης: Ο τροχός οδήγησης περιστρέφεται έναν κύκλο, ο φωτοηλεκτρικός κωδικοποιητής εκπέμπει τον παλμό οδηγίας δειγματοληψίας, πραγματοποιώντας δειγματοληψία ίσων αποστάσεων.

Συσκευή μαγνήτισης: Όταν το συρματόσχοινο και αυτό έχουν σχετική κίνηση, ολοκληρώνεται η μαγνήτιση του συρματόσχοινου κατά τον άξονα.

Μηχανισμός δειγματοληψίας: Όταν το συρματόσχοινο και ο αισθητήρας έχουν σχετική κίνηση, το στοιχείο Hall που αποτελεί το κανάλι δειγματοληψίας θα μετατρέψει την κατάσταση αλλαγής της μαγνητικής διαρροής του συρματόσχοινου σε σήμα τάσης προσομοίωσης.

4. Συσκευή συναγερμού πραγματικού χρόνου HUATEC

Η συσκευή συναγερμού πραγματικού χρόνου HUATEC είναι μια φορητή πολυλειτουργική συσκευή συλλογής δεδομένων, μέσω του καλωδίου μετάδοσης RS232 στέλνει και αποθηκεύει το μετατρεπόμενο σήμα δεδομένων στον υπολογιστή, εκμεταλλεύεται την ισχυρή λειτουργία της CPU του υπολογιστή για διαδικτυακή και σε πραγματικό χρόνο επεξεργασία ανάλυσης, σύμφωνα με την ισοδύναμη τιμή κατωφλίου που θα οριστεί εκ των προτέρων εκπέμπει συναγερμό σε πραγματικό χρόνο. Μια ομάδα παρέχει τροφοδοσία στον αισθητήρα με ομάδα μπαταριών λιθίου, η έξοδος είναι 5V. Υπάρχει μια επιπλέον θύρα φόρτισης που μπορεί να παρέχει φόρτιση και διακόπτη τροφοδοσίας.

5. Εισαγωγή λογισμικού

Εικόνα 3 Κύρια στοιχεία λειτουργιών

6. Επιλογή αισθητήρα
