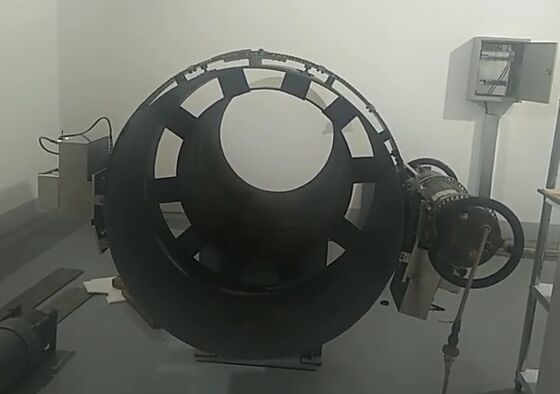

Σύστημα επιθεώρησης ανίχνευσης ψηφιακής απεικόνισης ακτίνων Χ

Σύστημα ελέγχου εικόνας ψηφιακής απεικόνισης ακτίνων Χ

1.0 Κατασκευαστής εξοπλισμού: HUATEC Group Corporation

2.0 Ονομασία εξοπλισμού: Σύστημα ελέγχου ψηφιακής απεικόνισης ακτίνων Χ HXPC-DR02

3.0 Προδιαγραφές:ΧΧPC-DR02

4.0 Μέθοδος μετάδοσης εικόνας: ασύρματη μετάδοση

5.0 Εφαρμόσιμη διάμετρος σωλήνα: φ510 - φ1219mm (επιλογή τροχιάς μπορεί να γίνει σύμφωνα με τις απαιτήσεις του χρήστη)

6.0 Προδιαγραφές κύριων εξαρτημάτων Διαμόρφωση του εξοπλισμού

6.1 Συσκευή λήψης εικόνας:

Οχήμα σάρωσης εξωτερικού τοιχώματος αγωγού (εφοδιασμένο με πίνακα απόκτησης εικόνας)

Ετικέτα: HUATEC

Πρότυπο: HXPC-PC100

• Μονάδα εντοπισμού θέσης πλοήγησης Beidou.
• Σύστημα ασύρματης επικοινωνίας διπλής ζώνης 5G, απόσταση ελέγχου: 100 μέτρα (ανοιχτή περιοχή) ·HXPC-PC100
• Ταχύτητα πορείας:≥ 100 mm/s·
• Η λειτουργία πορείας υιοθετεί τύπο τροχιάς, εξασφαλίζοντας κάθετη τοποθέτηση σε σχέση με τη συγκόλληση: ± 1 mm, ακρίβεια τοποθέτησης προς την κατεύθυνση πορείας: ± 1 mm.
• Μετά τη διαμόρφωση σύμφωνα με τις απαιτήσεις του χρήστη, μπορεί να ανταποκριθεί στις απαιτήσεις ακτινογραφίας κέντρου και ανίχνευσης DR με διπλή τοίχο με μία εικόνα γιασωλήνες που κυμαίνονται από φ510 έως φ1219 mm;
• Ο μηχανισμός γρήγορης σφραγίδωσης είναι εγκατεστημένος για την άνετη εγκατάσταση και αποσυναρμολόγηση.
• παρέχεται φωτοηλεκτρικός αισθητήρας (για την ανίχνευση σύγκρουσης, απώλειας σήματος, βλάβης του κινητήρα ή του οδηγού)
• Ενσωματωμένη παροχή ενέργειας από μπαταρία λιθίου χαμηλής θερμοκρασίας 36V (συμβατή με φορτιστή), εύκολη στην αντικατάσταση και μπορεί να λειτουργεί κανονικά στους -40 °C·
• Εργασιακό χρόνο: άνω των 8 ωρών·
• Παρακολούθηση του επιπέδου της μπαταρίας, αυτόματη κλειδαριά του συστήματος απώλειας σήματος·
• Κατανάλωση ενέργειας: ≤ 150W·
• Δύο κινητήρες οδηγούν την λειτουργία ομαλά.
•

6.2 Εξωτερική μηχανή περιήγησης με τοίχο (που μεταφέρει μηχανή ακτινογραφίας)

Μάρκα εξοπλισμού: HUATEC

Πρότυπο: HXPC-PC110

• Ταχύτητα πορείας: ≥ 100 mm/s
• Συνδέεται με το HXPC-PC100 (πυροβολητή εξωτερικού τοιχώματος σωλήνα) μέσω βοηθητικού καλωδίου για την επίτευξη σύνδεσης.
• Η λειτουργία πεζοπορίας υιοθετεί σύστημα τροχιάς, εξασφαλίζοντας κάθετη τοποθέτηση σε σχέση με τη συγκόλληση: ±1 mm και ακρίβεια τοποθέτησης στην κατεύθυνση πεζοπορίας: ±1 mm.
• Μπορεί να ανταποκρίνεται στις απαιτήσεις ανίχνευσης μονοειδούς εικόνας με διπλό τοίχωμα - ικανό να υποστηρίζει έναν ανιχνευτή ελαττωμάτων με υψηλή συχνότητα ακτίνων Χ 300kv·
• Ο μηχανισμός γρήγορης σφραγίδωσης είναι εγκατεστημένος για την άνετη εγκατάσταση και αποσυναρμολόγηση.
• Οι δύο κινητήρες οδηγούν την λειτουργία ομαλά.
• παρέχεται φωτοηλεκτρικός αισθητήρας (για την ανίχνευση της πρόληψης συγκρούσεων, της απώλειας σήματος, της βλάβης του κινητήρα ή του οδηγού)
• Εργασιακές ώρες: Περισσότερες από 8 ώρες.
• Κατανάλωση ενέργειας: ≤ 150W·

*Συγχρονίζεται με το όχημα αναρρίχησης εξωτερικού τοίχου (πλακέτο λήψης εικόνας) για την ολοκλήρωση των εργασιών διπλής τοίχης με μία εικόνα ακτινογραφίας DR.

6.3 Ανιχνευτής επίπεδης επιφάνειας Μάρκα: HUATEC

Πρότυπο: HUATEC 750i

• Αισθητήρας: Αμορφό πυριτίου.
• Σπιντίλατορας: CSI (κατάμεσα καλλιεργούμενο θειικό κάδμιο) ·
• Μέγεθος εικονοστοιχείων: 120 μm·
• Περιοχή απεικόνισης: 244 mm × 307 mm.
• Μητρώο εικονοστοιχείων: 1280 × 1024 (2 × 2) ·
• Μετατροπή A/D: 16 bit.
• Ταχύτητα εικόνας: 1,7 fps (1×1)
• Περιοχή ενέργειας: 40 - 320 kV.
• Αντοχή στην ακτινοβολία: ≥ 1 MRad·
• Ελέγχος έκθεσης: Εσωτερική σκανδάλη/εξωτερική σκανδάλη.
• Διασύνδεση επικοινωνίας: Gigabit Ethernet·
• εύρος θερμοκρασίας λειτουργίας: 0°C - 40°C·
• Περιοχή λειτουργικής υγρασίας (μη συμπυκνωτική): 10% - 90% RH.
• Περιοχή θερμοκρασίας αποθήκευσης: -20°C - 55°C.
• Μέγεθος του εντύπου: 344 × 286 × 20·
• Βάρος: 8 kg.
• Η παροχή ισχύος εισόδου: 100-240 V 50/60 Hz AC.
• Εφαρμογή: Επιθεώρηση συγκόλλησης, Επιθεώρηση χύτευσης.

6.4 Κεντρικός δρομολογητής

Μοντέλο: ASUS XD4

• Ασύρματο πρωτόκολλο: Wi-Fi 6;
• Κύρια λειτουργία μετάδοσης WIFI: Διανεμημένη μετάδοση.
• Υποστηριζόμενα χαρακτηριστικά: IPv6 επικοινωνία, Mesh,
• Ασύρματη ταχύτητα: 1800M.
• ζώνες συχνοτήτων: 2,4 GHz, 5,8 GHz Wi-Fi διπλής ζώνης·
• Λεωφορείο εξόδου LAN: Λεωφορείο Gigabit Ethernet.
• Πύλη εισόδου WAN: Πύλη Gigabit Ethernet.
• Μονάδα GPS: Αγορά σήματος GPS - Beidou, GPS, GLONASS, Galileo·

7Λογισμικό επεξεργασίας

Ετικέτα λογισμικού: HUATEC

Έκδοση λογισμικού: Ver 20.21.10.16

Ο χειριστής επιλέγει τη διάμετρο του σωλήνα, το πάχος του τοίχου, τον αριθμό συγκόλλησης, το φλάντζ, την αντιστάθμιση, τη ραδιογραφική μέθοδο, την κατεύθυνση κίνησης του εξοπλισμού, την αποτελεσματική περιοχή,και συντεταγμένες Beidou (όπως το Τόκιο, βόρειο πλάτος) με βάση τις προκαθορισμένες παραμέτρους του ελεγχόμενου αγωγού στη βάση δεδομένων λογισμικού.

Οι σχετικές παραμέτροι είναι επιλέξιμες (μια φορά επιλεγμένες, εκτυπώνονται στην εικόνα και δεν μπορούν να αλλάξουν).Το σύστημα υπολογίζει αυτόματα τον αριθμό των πλαισίων που απαιτούνται για την ανίχνευση ολόκληρη τη συγκόλληση ραφή του σωλήνα με βάση τις προκαθορισμένες παραμέτρους και τις αποθηκεύειΤο λογισμικό διαθέτει λειτουργία παρέμβασης για τον άνθρωπο, επιτρέποντας τη ρύθμιση του χρόνου έκθεσης, του αριθμού πλαισίων κ.λπ., και ο αριθμός των πλαισίων μπορεί να ρυθμιστεί σύμφωνα με τις ρυθμίσεις των παραμέτρων.

• Ακριβής τοποθέτηση Beidou (συμβατή με GPS, GLONASS και Galileo), εκτύπωση συντεταγμένων παραμέτρων (Τόκιο, βόρειο γεωγραφικό πλάτος) στην εικόνα·

• Υπολογίζει αυτόματα τον αριθμό των δειγμάτων με βάση το μέγεθος της διάμετρου του σωλήνα εισόδου, αφήνοντας επαρκές περιθώριο ανακύκλωσης και αποφεύγοντας παραλείψεις·
• Μεταδίδει ασύρματα τις συλλεγμένες εικόνες στον "εργοστάσιο" στο χώρο για αποθήκευση·
• Πριν από την επιθεώρηση, ο χειριστής μπορεί να ορίσει εκ των προτέρων το πλάτος του παραθύρου και τη θέση του παραθύρου, ώστε η φωτεινότητα και η αντίθεση των συλλεγόμενων εικόνων να είναι σταθερές,και μπορούν να προχωρήσουν άμεσα στην αξιολόγηση μετά την ολοκλήρωση της συλλογής;
• Διαθέτει θετική και αρνητική μεταστροφή εικόνας, μεταστροφή και περιστροφή εικόνας, μεγέθυνση εικόνας, βελτίωση της οροφής της διαφοράς εικόνας, τοπική μεγέθυνση / αποκατάσταση της αρχικής εικόνας,αναφορά κειμένου και αριθμού, σήμανση εικόνας·
• Έχει μέτρηση τμήματος ράβδου.
• Έχει λειτουργία μέτρησης ελαττωμάτων (γεωμετρική μέτρηση σημείων, γραμμών, γωνιών κλπ.) και λειτουργία σήμανσης ελαττωμάτων.
• Έχουν λειτουργία αυτόματης μέτρησης και υπολογισμού μετρητή ποιότητας εικόνας διπλού νήματος MFT (χωρική ανάλυση) ·
• Έχει προβολή σε πραγματικό χρόνο της αξίας του γκρι, αυτόματο υπολογισμό και προβολή της λειτουργίας μέσης αξίας.
• Έχει κανονισμένη λειτουργία μέτρησης και υπολογισμού αναλογίας σήματος-θόρυβου (SNR) ·
• Εχει λειτουργία ράψεως εικόνας συγκόλλησης.
• Η εικόνα είναι σε μορφή DICONDE και μπορεί να μετατραπεί σε άλλες κοινές μορφές όπως JPG κλπ. και υποστηρίζει πολλαπλές μορφές αποθήκευσης εικόνας όπως JPG, BMP, GIF, PNG κλπ.
• Είναι εξοπλισμένο με δρομολόγηση με αναμεταδότρια.

8.0 Εργασιακός σταθμός

Τεχνικές παραμέτρους του σταθμού εργασίας λήψης και ανάλυσης εικόνας: Πρότυπο εξοπλισμού: HP Z99

Μάρκα εξοπλισμού: HP

• Επίσημο λειτουργικό σύστημα Windows 10 Φορητός σταθμός εργασίας
• Μέγεθος οθόνης: 15,0 ίντσες.
• επεξεργαστής Intel Core i7-11800H 11ης γενιάς (8 πυρήνες, 16 νήματα), συχνότητα βάσης 2,3 GHz·
• Η μνήμη RAM: 16 - 32 GB (DDR4 2666MHZ),
• Δίσκος σκληρού SATA: 1 TB (ποσότητα διασύνδεσης M.2 1),
• κάρτα γραφικών: ειδική κάρτα γραφικών 4G GDDR5 128bit·
• Μέγεθος προϊόντος: μήκος 359mm, πλάτος 236mm, ύψος 23mm
• Βάρος: 2,3kg.
• Πορτ: Ηχητική διεπαφή, διεπαφή HDMI, διεπαφή USB3.0
• Θεωρητική διάρκεια ζωής της μπαταρίας: 2 - 5 ώρες, ο συγκεκριμένος χρόνος εξαρτάται από το περιβάλλον χρήσης.
• Η χωρητικότητα της μπαταρίας: 52,5Wh.
• Αριθμός κυψελών μπαταρίας: 3 μπαταρίες ιόντων λιθίου.
• τοπικό δίκτυο: 10/100/1000Mbps·
• Ασύρματο δίκτυο: Υποστηρίζει το ασύρματο πρωτόκολλο Wi-Fi6.
• Σχεδιασμός σφραγισμένου πλαισίου: Επίπεδο προστασίας πιστοποιημένο από την P65, μπορεί να αποτρέψει την είσοδο άμμου, σκόνης και υγρών.

9.0 Πηγή ακτινοβολίας

Εφοδιασμένο με διεπαφή για την εγκατάσταση εξοπλισμού ανίχνευσης ελαττωμάτων με υψηλής συχνότητας ακτίνων Χ (ή προσαρμόσιμης μηχανής ανίχνευσης ελαττωμάτων ακτίνων Γαμά),διαφορετικές πηγές ακτινοβολίας μπορούν να ρυθμιστούν σύμφωνα με τις απαιτήσεις.

9.1 Όνομα εξοπλισμού: Φορητή μηχανή ελέγχου με ακτίνες Χ σταθερής τάσης υψηλής συχνότητας και σύστημα ελέγχου

Πρότυπο: XXG-H300GP

• θερμοκρασία περιβάλλοντος λειτουργίας: -20°C έως 50°C·
• υγρασία περιβάλλοντος λειτουργίας: ≤85%·
• εύρος τάσης εισόδου: AC190v έως AC265v·
• εύρος συχνοτήτων τάσης εισόδου: 50 Hz έως 60 Hz·
• Δείκτης: οθόνη LCD αφής με εμφάνιση μενού στα κινέζικα.
• Τύπος ακτίνων Χ: Τύπος από μεταλλικό κεραμικό.
• Μέθοδος τροφοδοσίας με ηλεκτρικό ρεύμα σε σωλήνα ακτίνων Χ: σταθερή τάση.
• Πεδίο ρύθμισης τάσης του σωλήνα ακτίνων Χ: 120 έως 300 kV·
• βήμα ρύθμισης τάσης: 1kv/βήμα·
• ρεύμα σωλήνα ακτίνων Χ: 0,5 - 3,0mA·
• βήμα ρύθμισης ρεύματος: 0,1 mA/βήμα·
• Η μέγιστη ρύθμιση χρόνου έκθεσης: 0,1 έως 60 λεπτά (ακριβής έως 0,1 λεπτά).
• Μέγιστη ισχύς σωλήνα ακτίνων Χ: 900 W.
• Δραστηριακή συχνότητα: 100 kHz·
• Μέγεθος εστίασης: 3,0 mm (σύμφωνα με το πρότυπο EN12543),
• πάχος διείσδυσης: 70 mm (φωκάλιο μήκος 600 mm, χρόνος έκθεσης 20 λεπτά, πυκνότητα 2.0D) ·
• γωνία ακτινοβολίας: 40°×40°·
• Πρόσθετο φίλτρο: ισοδύναμο 4 mm αλουμινίου.
• Μέγεθος κεφαλής σωλήνα: Φ246×734 (συμπεριλαμβανομένου του τελικού δακτυλίου) ·
• βάρος κεφαλιού σωλήνα: 22 kg·
• Καλώδιο σύνδεσης: 25 μέτρα.
• Καλώδιο ρεύματος: 10 μέτρα.
• Μέγεθος ελεγκτή: φ264×458 (συμπεριλαμβανομένου του τελικού δαχτυλιδιού) ·
• βάρος του ελεγκτή: 9,6 kg·
• Μηχανή υψηλής συχνότητας XXG-H300GP
• Μέθοδος ψύξης με άνοδο: αναγκαστική ψύξη με αέρα.

10.0 Υψηλής συχνότητας ρυμουλκούμενος σωλήνων ακτίνων Χ

Πρότυπο: HXPC-100A1

Κύρια χαρακτηριστικά απόδοσης

• Υψηλής συχνότητας συνεχές ρεύμα και υψηλής τάσης τροφοδοσία·
• φιλικό προς το περιβάλλον, εξοικονόμηση ενέργειας και υψηλή απόδοση·
• σταθερή ισχύς εξόδου·
• Συνεχή έκθεση χωρίς την ανάγκη ανάπαυσης 1:1·
• Καθαρή απεικόνιση, υψηλή ευαισθησία.
• Απλός έλεγχος λειτουργίας, εύκολος στη μάθηση και στη χρήση.
• Μπορεί να χρησιμοποιηθεί σε συνδυασμό με DR για αντιστοίχιση.
• Μπορούν να χρησιμοποιηθούν μόνο για ελέγχους απεικόνισης με φιλμ.
• Διοικητικό σύστημα ελέγχου μαγνητικού ελέγχου·
• ακριβής τοποθέτηση·
• ευρύ εύρος διαμέτρου σωλήνα ανίχνευσης·
• Πλήρεις λειτουργίες προστασίας·
• Τετρακίνητη κίνηση·
• Σύνθετο μέγεθος και ελαφρύ βάρος·

Βασικοί τεχνικοί δείκτες

• Εφαρμόσιμη περιοχή διαμέτρου σωλήνα: φ710~φ1219 (mm) ·
• Ταχύτητα έλξης: 16-18m/min·
• Δυνατότητα απότομης πλαγιάς: ¥40·
• θερμοκρασία περιβάλλοντος λειτουργίας: -40°C ~ 70°C·
• υγρασία του περιβάλλοντος λειτουργίας: 90%·
• θερμοκρασία προστασίας: 80°C·
• θερμοκρασία λειτουργίας: -25~70°C·
• Η μπαταρία: DC110v / 40Ah (μπαταρία λιθίου).
• κινητήρας: 550W (αδιάλειπτος),
• Πρότυπο: HXPC-100A1
• Διάσταση ορμητικής κίνησης: 8 χλμ. (απόσταση γυρισμού και επιστροφής).
• Τρόπος οδήγησης: προεπιλεγμένη κίνηση 2, αναγκαστική κίνηση 4.
• Γεννήτρια ακτίνων Χ: φ295×770 (mm) ·
• Βάρος: 32kg.
• Μέγιστη ισχύς: 900w·
• Διάστημα ρύθμισης Kv: 50~300kv ±1kv.
• Περιοχή ρύθμισης mA: 0,5 έως 3 mA·
• γωνία ακτινοβολίας: 40°×360°·
• Εστίαση: 1 × 3,0 (mm) ·
• Μέγιστη διείσδυση: 60 mm (A3) ·
• Δυνατότητα διαρκούς φόρτωσης: 100% σε θερμοκρασία περιβάλλοντος 20 °C.
• Μέγεθος του σώματος του σκάφους: 1,2m × 0,38m × 0,19m·
• Βάρος: 100 kg (απόβλητο οχήματος 80 kg + μπαταρία 20 kg) ·
• Χρόνος έκθεσης: 1~300 δευτερόλεπτα (διαρκής ρύθμιση), με ακρίβεια 1 δευτερόλεπτο.
• Η προεκτίμηση της έκθεσης: 24 δευτερόλεπτα.
• Μέγεθος μαγνητικού εντοπιστή: 255×113×155 (mm);
• Μέγιστη διείσδυση του μαγνητικού εντοπιστή: > 34 mm.
• Βάρος του μαγνητικού εντοπιστή: 2,8 kg.
• Λάθος τοποθέτησης: καλύτερο από ±5 mm.

11.0 Σιδηρόδρομος καθοδήγησης:

Προδιαγραφές: φ510 - φ1219mm.

Τυπική διαμόρφωση: 1 κομμάτι. Επιπλέον κομμάτια μπορούν να προσαρμοστούν κατόπιν αιτήματος.

12.0 Κατάλογος διαμορφώσεων εξοπλισμού:

13.0 Οδηγίες για συναφείς διαμορφώσεις

Επιλογή 1: Δύο τοιχωμένη ακτινογραφία -- XR (εφοδιασμένη με μηχανή υψηλής συχνότητας ακτινοβολίας ακτίνων Χ) + DR (εφοδιασμένη με ανιχνευτή επίπεδης επιφάνειας) + σταθμός εργασίας·

Επιλογή 2: Κεντρική ακτινογραφία - Χρονοδιακόπτης σωλήνων υψηλής συχνότητας ακτίνων Χ + DR (εφοδιασμένος με ανιχνευτή επίπεδης επιφάνειας) + σταθμός εργασίας·

Επιλογή 3: Ραδιογραφία με ένα βραχίονα - Διοικητικός ανιχνευτής ελαττωμάτων υψηλής συχνότητας ακτίνων Χ + ανιχνευτής επίπεδου πίνακα + σταθμός εργασίας·

14Λογισμικό και προεπισκόπηση φωτογραφικών εικόνων
