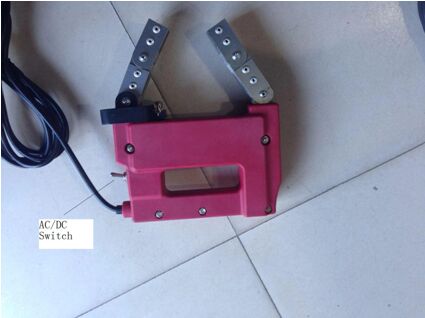

Ηλεκτρομαγνητικό 110V/220V Yoke Kit AC&HWDC

Ηλεκτρομαγνητικό 110V/220V Yoke Kit AC&HWDC

Επισκόπηση του ηλεκτρομαγνητικού υδραυλικού ζυγού
Η σειρά HCDX-230 είναι ένα ανθεκτικό, υψηλής αντοχής μαγνητικό ζυγό με μοντέλο εναλλακτικού ρεύματος AC/DC, DC AC/DC, σχεδιασμένο για την ανίχνευση ενδείξεων επιφάνειας και υποεπιφάνειας στις πιο ανθεκτικές εφαρμογές.

Με σφραγισμένη χημικά ανθεκτική κατασκευή, αρθρωτά πόδια για να διαμορφώνονται σε οποιοδήποτε σχήμα και ανθεκτικό καλώδιο 12 ποδιών για χρήση στο πεδίο,το HCDX-230 είναι ιδανικό για την επιθεώρηση συγκόλλησης και άλλες τηλεχειριζόμενες δοκιμές.

Τα συστήματα ελέγχου στερεής κατάστασης επιτρέπουν στον χειριστή να χρησιμοποιεί μαγνητικά πεδία εναλλασσόμενου ρεύματος για ενδείξεις επιφάνειας ή μαγνητικά πεδία συνεχούς ρεύματος για ενδείξεις κάτω από την επιφάνεια για την κάλυψη όλων των αναγκών επιθεώρησης.

Ο ανιχνευτής ελαττωμάτων μαγνητικών σωματιδίων τύπου φόρτισης έχει τα χαρακτηριστικά της συμπαγής δομής, της εύλογης διάταξης, του μικρού μεγέθους, του ελαφρού βάρους και της βολικής μεταφοράς.Ο ανιχνευτής ελαττωμάτων μπορεί να χρησιμοποιηθεί απευθείας σε εναλλασσόμενο ρεύμα, και μπορεί επίσης να χρησιμοποιηθεί για τροφοδοσία με μαγνητισμό εναλλασσόμενου ρεύματος (AC μπαταρία πακέτο) και DC μαγνητισμένη τροφοδοσία με ρεύμα συνεχούς ρεύματος (DC-AC μετατροπέα μπαταρία πακέτο), η οποία είναι αποδοτική και φορητή.Είναι κατάλληλο για επιθεώρηση συγκόλλησης κύτους, ανίχνευση συγκόλλησης χάλυβα σε μεγάλο υψόμετρο και εσωτερική λειτουργία δοχείου πίεσης.Μηχανήματα και άλλες βιομηχανίες, όπως λέβητα, δοχεία υπό πίεση, σωλήνες υπό πίεση, συγκόλληση σώματος πλοίου και δομή συγκόλλησης διαφόρων τύπων επιφάνειας σιδηρομαγνητικού υλικού και ανίχνευση ελαττωμάτων μαγνητικών σωματιδίων κοντά στην επιφάνεια.

Το όργανο αυτό συμμορφώνεται με τις τυποποιημένες απαιτήσεις της JB/T7411-2012, ASME BPVC,ASTM E709,ASTM E1444,ASTM E3024."τεχνική κατάσταση ανιχνευτή ελαττωμάτων ηλεκτρομαγνητικού ζυγού".

Λειτουργία εναλλασσόμενου ρεύματος για δοκιμές επιφάνειας
Λειτουργία HWDC για δοκιμές κάτω από την επιφάνεια

Χαρακτηριστικά του προϊόντος
Σφραγισμένη, ανθεκτική κατασκευή
Ανθεκτικές σε χημικές ουσίες και ράπανση
Επιλογές λειτουργίας AC και HWDC για επιφανειακή και υποεπιφανειακή επιθεώρηση
Υπερβαίνει τις προδιαγραφές ανύψωσης ASTM

Οι τρεις τρόποι τροφοδοσίας μπορούν να επιλεγούν ελεύθερα:
Υπάρχουν μέρη που συνδέονται άμεσα με την παροχή ηλεκτρικής ενέργειας εναλλασσόμενου ρεύματος, τα οποία μπορούν να συνδέονται άμεσα με την παροχή ηλεκτρικής ενέργειας εναλλασσόμενου ρεύματος.
Είναι δυνατόν να χρησιμοποιήσετε τη μαγνητοποιημένη τροφοδοσία με ηλεκτρικό ρεύμα AC μέσω του κλειδιού διακόπτη για την παροχή ενέργειας HWDC χωρίς μπαταρία
Όταν η δύναμη ανύψωσης δεν είναι επαρκής, η ισχύς διακόπτεται αυτόματα για να εξασφαλιστεί η ευαισθησία ανίχνευσης ελαττωμάτων.
Η λειτουργία εμφάνισης ισχύος μπορεί να εμφανίζει την τρέχουσα ισχύ της μπαταρίας και έχει τη λειτουργία συναγερμού ήχου και φωτός.
Ενσωματωμένο σε τσιπ μικρουπολογιστή για να σταθεροποιήσει την τάση εξόδου και να εξασφαλίσει την ευαισθησία ανίχνευσης.
Δυνατότητα ρύθμισης μαγνητισμού
Ειδική εργασιακή τσάντα μέσης μπορεί να μεταφέρει μπαταρία, μαγνητική αναστολή, αντιδιαστολέα, ανιχνευτή ζυγού κλπ.
Τεχνική παράμετρος
Θερμοκρασία λειτουργίας: -10 ~ +40 C
Θερμοκρασία αποθήκευσης: -20 ~ 50 C
Σχετική υγρασία:< 80% μη συμπύκνωση
Αύξηση της θερμοκρασίας εργασίας: < 18 C
Δυνατότητα προσωρινού φορτίου: > 50%
Ευαισθησία: Α1 πρότυπο δοκιμαστικό κομμάτι 15/50 αυλακώνας με σαφή εμφάνιση.
Ελάχιστη ανυψωτική ισχύς ισχύος εναλλασσόμενης ισχύος:> 4,5 kg (44N)
Ελάχιστη ισχύς συνεχούς ρεύματος:> 18,1 kg (177N)

Οδηγός υποδείγματος

1. Τεχνικές προδιαγραφές:


Εναλλακτικός διακόπτης AC-DC HCDX-230E
Μαγνητικός ανιχνευτής ελαττωμάτων σκόνης υποδοχής 1
Ηλεκτρική γραμμή 1
Κουτί οργάνων 1
3A (μετατροπείς εναλλαγής ρεύματος AC-DC)
Πιστοποιητικό 1
Εγχειρίδιο 1

Παραδείγματα ελαττωμάτων: Τοποθεσία ελαττωμάτων:
Συμπεριλήψεις Συμπεριλήψεις Επιφάνεια και υπόγεια Ιδανικό για: Τρύπες κόπωσης
Συρρίκνωση ρωγμών Δάκρυα Γύρους Ελέγχος πεδίου επιθεωρήσεις κατσαρόλης
Ελέγχου των σχισμάτων συγκόλλησης
Σβήσιμο ρωγμών Απαιτητικά περιβάλλοντα
Επιθεώρηση συγκόλλησης
