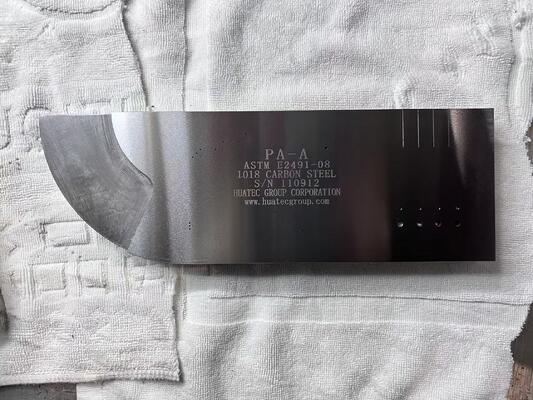

Το φαινομενοποιημένο συστάμα Type A Block Calibration χρησιμοποιείται κατά την αρχική ρύθμιση και βαθμονόμηση μιας μονάδας υπερήχων φαινομένου.,βαθμονόμηση για καθυστέρηση σφήνας, βαθμονόμηση ευαισθησίας, εκτέλεση DAC/TCG και άλλα.αλλά έχει σχεδιαστεί ειδικά για εφαρμογές σταδιακής συστοιχίας.
Δοκίμημα
Τα μπλοκ περιλαμβάνουν τόσο 4.000 όσο και 2.000 ακτίνες, (19) μέσα από τρύπες διαμέτρου 0,040 διαμέτρου, (1) μέσα από τρύπα διαμέτρου 0,080 διαμέτρου, (4) FBHs διαμέτρου 0,080 x 0,0800, 0.1600, 0.235, και 0,315 βάθος, (4) FBHs σε διάμετρο 0,157 x 0.0400, 0.1200, 0.200, και 0,275 βάθος, (3) FBHs σε 0,080 διάμετρο x 0,120 βάθος επεξεργαστεί σε ακτίνα 2.000, και (4) EDM διαχωρισμούς σε 0,0040, 0.0080, 0.012, και 0,016 βάθος x 0,020 πλάτος x 1,00 μήκος.
Οι διαστάσεις των τεμαχίων είναι 1.000 πάχους x 4.000 ύψους x 12,00 μήκους.
Μετρική
Τα μπλοκ περιλαμβάνουν τόσο ακτίνες 100,0 mm όσο και 50,0 mm, (19) μέσα από τρύπες διαμέτρου 1,0 mm, (1) μέσα από τρύπα διαμέτρου 2,0 mm, (4) FBH διαμέτρου 2,0 mm x 2.0, 4.0, 6.0, και βάθος 8,0 mm, (4) FBHs με διάμετρο 4,0 mm x 1.0, 3.0, 5.0, και 7,0 mm βάθος, (3) FBHs με διάμετρο 2,0 mm x 3,0 mm βάθος επεξεργαστεί σε ακτίνα 50 mm, και (4) EDM διαχωρισμούς σε 0,10, 0.20, 0.3, και 0,4 mm βάθος x 0,5 mm πλάτος x 25,0 mm μήκος.
Οι διαστάσεις των τεμαχίων είναι 25,0 mm πάχος x 100,0 mm ύψος x 300 mm μήκος, σύμφωνα με το σχέδιο εργαλείου PH αριθ. 10217.
