Αισθητήρας Έντασης Δράσης Eddy

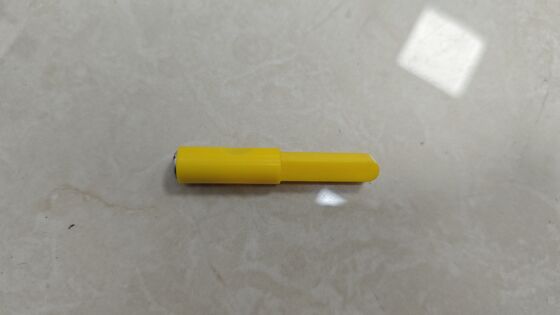

Αισθητήρας ανιχνευτή ρευμάτων Eddy για συγκολλητικές ραφές

Εισαγωγή στους αισθητήρες ανιχνευτών ρευμάτων Eddy

Οι ερευνητές μας στους αισθητήρες έχουν διαπιστώσει ότι ο σχεδιασμός του ανιχνευτή και η κατάλληλη δομή του μπορούν να ενισχύσουν τα σήματα ελαττωμάτων που ήταν αρχικά δύσκολο να ανιχνευθούν, καθιστώντας τα ευκολότερα στην ανίχνευση. Μετά από χρόνια εμπειρίας, σχεδιάζουμε προσεκτικά και ελέγχουμε αυστηρά την ποιότητα των λεπτομερειών για να παρέχουμε διάφορους τύπους ανιχνευτών ανίχνευσης ρευμάτων Eddy υψηλής απόδοσης, οι οποίοι μπορούν να προσαρμοστούν στη χρήση διαφόρων τύπων οργάνων ανίχνευσης ρευμάτων Eddy. Όταν επιλέγετε το όργανο ρευμάτων Eddy της σειράς ET και τον αντίστοιχο ανιχνευτή του, μπορεί να επιτευχθεί η καλύτερη απόδοση αντιστοίχισης και η υψηλότερη ευαισθησία ανίχνευσης. Οι αισθητήρες ανιχνευτών που παρέχουμε περιλαμβάνουν: διαφορικούς, απόλυτους και ανάκλασης, πηνία λήψης κίνησης. Τυπικά, η τυπική σειρά ανιχνευτών μπορεί να καλύψει τις περισσότερες από τις ανάγκες εφαρμογής του πελάτη, όπως ανίχνευση και αξιολόγηση ελαττωμάτων επιφανείας, ανίχνευση ρωγμών εσωτερικού τοιχώματος οπής μπουλονιού, ρωγμές διάβρωσης και φθοράς σωλήνων εναλλάκτη θερμότητας, διάβρωση πολυστρωματικής δομής και ανίχνευση ρωγμών συγκόλλησης σιδηρομαγνητικού υλικού.

Επιλογή αισθητήρων ανιχνευτών

Όταν οι πελάτες έχουν ειδικές απαιτήσεις δοκιμών ή δεν είναι εξοικειωμένοι με τις προδιαγραφές και την επιλογή λειτουργιών των ανιχνευτών, παρακαλούμε να παρέχετε τις ακόλουθες πληροφορίες και θα παρέχουμε προτεινόμενες επιλογές: 1. Το υλικό και η θερμική επεξεργασία του επιθεωρούμενου τεμαχίου εργασίας. 2. Οι φυσικές διαστάσεις, η επιφάνεια και οι συνθήκες άκρων του υλικού του επιθεωρούμενου τεμαχίου εργασίας. 3. Ο κατασκευαστής και το μοντέλο των οργάνων που χρησιμοποιούνται για τη δοκιμή. 4. Περιεχόμενο και πρότυπα των στοιχείων δοκιμής. 5. Ταχύτητα ή ρυθμός ανίχνευσης. Ο ανιχνευτής μπορεί να χωριστεί σε δύο τύπους με βάση το σήμα εξόδου του πηνίου ανίχνευσης: παραμετρικό και μετασχηματιστή. Η γενική συχνότητα είναι 10Hz-10MHz. Σύμφωνα με τα διαφορετικά υλικά δοκιμής, μπορεί κανείς να επιλέξει να έχει ένα πηνίο διέγερσης ή όχι.

Τύποι αισθητήρων ανιχνευτών

Σύμφωνα με τις απαιτήσεις δοκιμών, μπορούν να διαμορφωθούν διάφοροι ανιχνευτές: τύπου σημείου, επίπεδοι, κυρτοί/διαμορφωτικοί ανιχνευτές, εσωτερικοί/εξωτερικοί ανιχνευτές τύπου διέλευσης, περιστρεφόμενοι ανιχνευτές, διαλογή υλικού σκληρότητας, αγωγιμότητα, ανιχνευτές μέτρησης πάχους επίστρωσης. Προσαρμοσμένοι ανιχνευτές δοκιμών που είναι οι καταλληλότεροι για τις ανάγκες δοκιμών προϊόντων των πελατών.

Η χρήση αισθητήρων ανιχνευτών

Ένας τυπικός ανιχνευτής ρευμάτων Eddy έχει μια συγκεκριμένη γωνία ανίχνευσης. Σύμφωνα με τις απαιτήσεις ανίχνευσης, η γωνία του ανιχνευτή ρυθμίζεται σύμφωνα με την κατεύθυνση σχετικής κίνησης μεταξύ του τεμαχίου εργασίας και του ανιχνευτή. Η επιφάνεια ανίχνευσης του ανιχνευτή είναι κάθετη στην επιφάνεια του δοκιμασμένου τεμαχίου εργασίας (τύπος τοποθέτησης, ανιχνευτής σημείου). Κατά τη διάρκεια της διαδικασίας ανίχνευσης, ο ανιχνευτής και το τεμάχιο εργασίας διατηρούν μια σχετικά ομοιόμορφη ταχύτητα και μια σχετικά σταθερή απόσταση ανύψωσης. Η καλύτερη απόσταση ανύψωσης είναι γενικά μεταξύ 0.2-0.8mm. Το εύρος κέρδους του οργάνου πρέπει να ρυθμιστεί σύμφωνα με τις διαφορετικές αποστάσεις ανύψωσης.

Διαδικασία ρύθμισης:

1. Τοποθετήστε τυπικά δείγματα;

2. Ορίστε την κατεύθυνση κίνησης του ανιχνευτή και εγκαταστήστε τον κάθετα;

3. Ρυθμίστε την απόσταση ανύψωσης στα 0.2-0.8mm (ανάλογα με την τραχύτητα της επιφάνειας και την ανοχή διαστάσεων του τεμαχίου εργασίας);

4. Εκτελέστε το λογισμικό, ρυθμίστε τη συχνότητα και το κέρδος μέχρι το τυπικό ελάττωμα να ηχήσει στην κρίσιμη θέση. (Εάν ο ανιχνευτής ανυψωθεί πολύ κοντά, θα παράγει μια κατάσταση κορεσμού σήματος και εάν είναι πολύ μακριά, θα παράγει κακή ευαισθησία).

Χρήση καλωδίων ανιχνευτή

Σύμφωνα με τις διαφορετικές διεπαφές του οργάνου, χρησιμοποιούνται διαφορετικές δομές για την κατασκευή καλωδίων ανιχνευτή. Γενικά, κατά την κατασκευή καλωδίων ανιχνευτή, είναι απαραίτητο να γνωρίζουμε τη διεπαφή του οργάνου και τον ορισμό της διεπαφής και να κατασκευάσουμε καλώδια ανιχνευτή σύμφωνα με διαφορετικούς ορισμούς.
