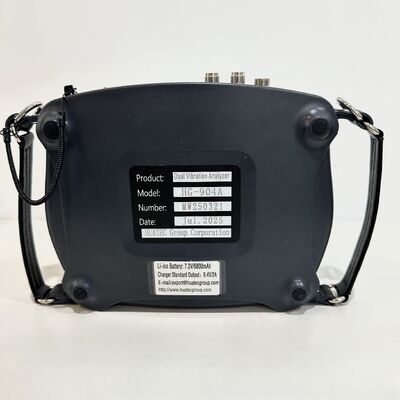

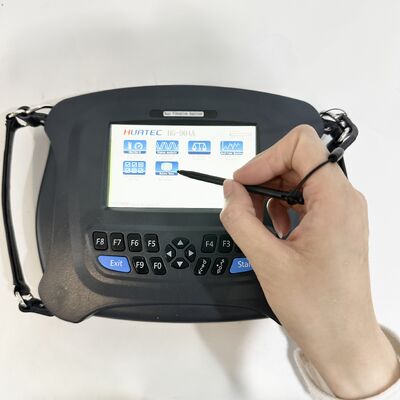

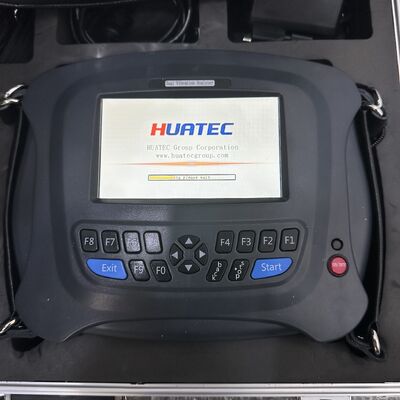

Διαθέτει Θύρα Εισόδου Πολλαπλών Χρήσεων που μπορεί να συνδεθεί με διάφορους τύπους αισθητήρων Αναλυτής Δόνησης Τεσσάρων Καναλιών Πολλαπλών Λειτουργιών
Το HUATEC HG-904A Τέσσερα καναλιών πολυλειτουργικό όργανο, διαθέτει μια ευέλικτη θύρα εισόδου που μπορεί να συνδεθεί με διάφορους τύπους αισθητήρων. Χρησιμοποιεί προηγμένα μικροηλεκτρονικά, ανάλυση σήματος και τεχνολογίες διάγνωσης βλαβών, ενσωματώνοντας την παρακολούθηση της κατάστασης του εξοπλισμού και τις δυνατότητες διάγνωσης βλαβών σε μια ενιαία μονάδα.
Το όργανο ανάλυσης περιλαμβάνει τη λειτουργία απόκτησης δεδομένων δόνησης τεσσάρων καναλιών, η οποία μπορεί να ολοκληρώσει τη μέτρηση δόνησης επί τόπου και να αποθηκεύσει αυτόματα δεκάδες χιλιάδες τιμές χαρακτηριστικών δόνησης και φάσματα σημείων μέτρησης. Μπορεί επίσης να εμφανίσει ένα έως τέσσερα κανάλια κυματομορφών και φασμάτων συγχρονισμένα επί τόπου. Επιπλέον, μπορεί να χρησιμεύσει ως ανιχνευτής ανισορροπίας, ολοκληρώνοντας την επαλήθευση δυναμικής ισορροπίας μονής και διπλής όψης επί τόπου.
BT4 & IP54
Σημείωση: Υπάρχει μεγάλη διαφορά στη διαμόρφωση υλικού μεταξύ τετρακαναλικού και διπλού καναλιού.
| Κύρια λειτουργία |
Μοντέλο |
| μοντέλο |
HG-904A4 |
HG-904A2 |
| Ποσότητα καναλιών |
τέσσερα κανάλια |
διπλό κανάλι |
| Κύριες λειτουργίες |
|
1, Τριών καναλιών συγχρονισμένη επιθεώρηση, με επιτάχυνση, ταχύτητα, μετατόπιση και τιμές περιτύλιξης άξονα που συλλέγονται ταυτόχρονα από κάθε κανάλι, καθώς και γραφήματα φάσματος συχνότητας παραμέτρων συναγερμού.
|
ΝΑΙ |
1 κανάλι |
| 2, Συγχρονισμένη απόκτηση ενός ή πολλαπλών καναλιών οποιασδήποτε παραμέτρου, οποιασδήποτε περιοχής συχνοτήτων και οποιουδήποτε γραφήματος. |
1 ή 2 ή 3 ή 4 κανάλια |
1 ή 2 κανάλια |
| 3, Ιχνος άξονα, ανάλυση έναρξης-διακοπής, δοκιμή κρούσης. |
ΝΑΙ |
ΟΧΙ |
| 4, Παρακολούθηση σε πραγματικό χρόνο των τιμών υλικού και ανάλυση σε πραγματικό χρόνο των γραφημάτων τάσης για οποιαδήποτε παράμετρο και οποιαδήποτε περιοχή συχνοτήτων. ανάλυση σε πραγματικό χρόνο του φάσματος συχνοτήτων και της κυματομορφής. |
1 ή 2 ή 3 ή 4 κανάλια |
1 ή 2 κανάλια |
| 5, Τεχνολογία παρακολούθησης παλμών κρούσης ρουλεμάν (αξιολόγηση λίπανσης και κρούσης ρουλεμάν) |
Προαιρετικό (Σημειώσεις παραγγελίας) |
Προαιρετικό (Σημειώσεις παραγγελίας) |
| 6, 1 ή 2 ισορροπία επιπέδου |
ΝΑΙ |
ΝΑΙ |
| 7, Σύστημα ανάλυσης λογισμικού διαχείρισης εξοπλισμού |
ΝΑΙ |
ΝΑΙ |
| 8, Μπορεί να συνδεθεί με ICP, αισθητήρα φόρτισης, αισθητήρα μετατόπισης ρευμάτων Eddy, αισθητήρα ταχύτητας μαγνητοηλεκτρικού |
ΝΑΙ |
ΝΑΙ |
| 9, Σχετική ανάλυση φάσης |
Προαιρετικό (Σημειώσεις παραγγελίας) |
Προαιρετικό (Σημειώσεις παραγγελίας)
|
Κύρια λειτουργία
Θύρες εισόδου πολλαπλών λειτουργιών για διάφορους αισθητήρες: (Πιεζοηλεκτρικό, Ηλεκτρομαγνητικό, Eddy Current, ICP)
-- Έγχρωμη οθόνη 5 ιντσών με κινέζικη διεπαφή για καθαρή και όμορφη απεικόνιση
-- Τεράστιος αποθηκευτικός χώρος με σκληρό δίσκο 16 GB που μπορεί να αποθηκεύσει αυτόματα δεκάδες χιλιάδες τιμές χαρακτηριστικών δόνησης και φάσματα σημείων μέτρησης
-- Τέσσερα κανάλια συγχρονισμένης απόκτησης με δειγματοληψία AD 24 bit
-- 1600,3200,6400 ή 12800 γραμμές φάσματος FFT
-- Διεπαφή επικοινωνίας USB 2.0 με ολοκαίνουργια οθόνη μενού σε στυλ Chinese Window για ευκολότερη λειτουργία
-- Συχνότητα ανάλυσης έως 35 KHZ με 8 προαιρετικά επίπεδα
-- Δυναμική ανάλυση υψηλής ταχύτητας πλήρους λειτουργίας, συμπεριλαμβανομένου του φάσματος πλάτους, του φάσματος ισχύος, του λογαριθμικού φάσματος κ.λπ.
-- Εμφάνιση διαφόρων τιμών χαρακτηριστικών τομέα χρόνου, συμπεριλαμβανομένης της μέγιστης τιμής, της μέγιστης τιμής, της αποτελεσματικής τιμής, του συντελεστή αιχμής, της ασυμμετρίας, της κύρτωσης κ.λπ.
-- Πολλαπλές λειτουργίες ανάλυσης και διάγνωσης: ανάλυση ρουλεμάν/γραναζιού (ανάλυση αποδιαμόρφωσης φακέλου) διάγνωση βλαβών, (δοκιμή χτυπήματος) διάγνωση φυσικής συχνότητας κ.λπ.
-- Αποθήκευση και αναπαραγωγή δεδομένων/εγγραφών για ισορροπία ρότορα
-- Το βάρος δοκιμής μπορεί να αφαιρεθεί ή να διατηρηθεί επιλεκτικά και η ποιότητά του μπορεί να εκτιμηθεί
-- Λειτουργία εξισορρόπησης υψηλής ακρίβειας με γρήγορη εξισορρόπηση για τη μέτρηση και την εμφάνιση τιμών δόνησης, πλάτους, φάσεων
-- Ανίχνευση και διάγνωση βλαβών ρουλεμάν/γραναζιού χρησιμοποιώντας αποδιαμόρφωση φακέλου υλικού
-- Μέτρηση ταχύτητας, μέτρηση θορύβου, μέτρηση φάσης, διάγνωση φάσης
-- Χειροκίνητη ρύθμιση του κατωφλίου ενεργοποίησης (μεγάλο, μεσαίο, μικρό)
-- Μπορεί να εξοπλιστεί με το λογισμικό EMD του συστήματος διαχείρισης εξοπλισμού (συμπεριλαμβανομένης της βάσης δεδομένων ρουλεμάν)
Προδιαγραφές υλικού
| Στατιστικά |
προδιαγραφή |
| Μοντέλο |
HG-904A4 τεσσάρων καναλιών / HG-904A2 διπλού καναλιού |
| Ποσότητα καναλιών |
Τέσσερα κανάλια δόνησης, ένα κανάλι στροφόμετρου |
| Κύριες λειτουργίες |
Συγχρονισμένη απόκτηση ενός ή πολλαπλών καναλιών διαφόρων παραμέτρων, συμπεριλαμβανομένης της επιτάχυνσης, της ταχύτητας, της μετατόπισης και του αξονικού φακέλου |
| ακρίβεια |
±5% |
| Μετατροπή A/D |
Δειγματοληψία AD 24 bit |
| Οθόνη LCD |
Υποστηρίζει είσοδο οθόνης αφής, έγχρωμη οθόνη 5 ιντσών |
| Εύρος στροφόμετρου |
120—12000rpm |
| εύρος θερμοκρασίας του οργάνου |
-20—55°C |
| εύρος θερμοκρασίας του αισθητήρα |
-20°—120°C |
| Επαναφορτιζόμενη μπαταρία |
Επαναφορτιζόμενη μπαταρία λιθίου 7,2V, 6800mA; χρόνος φόρτισης 7 ώρες, συνεχής χρόνος λειτουργίας 8 ώρες |
| Φορτιστής |
8.V, 2A |
| Διαγνωστική βιβλιοθήκη |
Βάση δεδομένων ρουλεμάν |
| Λειτουργία και εύρος μέτρησης |
Μετρά ταυτόχρονα τέσσερις τιμές παραμέτρων και φάσματα παραμέτρων συναγερμού με ευαισθησία 100 mv/g
επιτάχυνση 0,1——199,99 m/s²
ταχύτητα 0,1——199,99 mm/s
μετατόπιση 1um——1999um
αξονική τιμή φακέλου 0,1——30 m/s²
|
| Λειτουργία ανάλυσης λογισμικού |
Ανάλυση φάσματος δόνησης και κυματομορφής τομέα χρόνου, ανάλυση φακέλου, ακριβής λειτουργία διάγνωσης βλαβών για ρουλεμάν (τέσσερα μέρη) Ξεχωριστή λειτουργία διάγνωσης βλαβών: Το υλικό του οργάνου έχει ξεχωριστή λειτουργία διάγνωσης βλαβών για τη συλλογή άλλων φασμάτων παραμέτρων, cepstrum, λογαριθμικού φάσματος και διάγνωσης φάσματος ισχύος (απόκτηση σε πραγματικό χρόνο και εμφάνιση σε πραγματικό χρόνο) |
| Χωρητικότητα αποθήκευσης |
16G |
| Εξωτερική διεπαφή |
Φόρτιση και επικοινωνία USB2.0 |
| Λειτουργία εξόδου αναφοράς |
Ανιχνεύει την έξοδο αναφοράς δεδομένων |
| Εύρος απόκρισης συχνότητας μέτρησης δόνησης: |
2—35KHz |
| Συνδεόμενοι τύποι αισθητήρων: |
Πιεζοηλεκτρικός αισθητήρας επιτάχυνσης, αισθητήρας ICP, αισθητήρας ταχύτητας μαγνητοηλεκτρικού, αισθητήρας ρευμάτων Eddy |
Επισκόπηση λογισμικού
Με την ταχεία ανάπτυξη του Διαδικτύου των πραγμάτων και των πλατφορμών μεγάλων δεδομένων, έχουμε ενσωματώσει τα λειτουργικά πλεονεκτήματα του υπάρχοντος συστήματος λογισμικού μας και έχουμε υιοθετήσει την πλατφόρμα Windows.Net 3.5-5.0, τη σουίτα Microsoft Visual Studio 2019 και τη βάση δεδομένων MySQL. Η επικοινωνία μεταξύ του συστήματος λογισμικού και του συλλέκτη υιοθετεί μια ενοποιημένη αρχιτεκτονική UDP και το σύστημα λογισμικού έχει σχεδιαστεί με εκδόσεις δικτύου και αυτόνομες. Μετά από σχεδόν ένα χρόνο προσπαθειών, έχουμε κυκλοφορήσει την τελευταία έκδοση του Enterprise Equipment Intelligent Monitoring and Diagnosis System (εφεξής EMD system). Αξιοποιώντας τη λειτουργία ευέλικτου λογισμικού πελάτη και τα πλεονεκτήματα των ολοκληρωμένων εργαλείων ανάλυσης, οι χρήστες μπορούν να παρακολουθούν τα δεδομένα πιο εύκολα και να αναλύουν τις αιτίες των ανωμαλιών πιο αποτελεσματικά. Το λογισμικό συστήματος είναι συμβατό με συλλέκτες δεδομένων δικτύου πολλαπλών καναλιών, ασύρματους συλλέκτες παρακολούθησης και φορητούς αναλυτές εκτός σύνδεσης. Ενώ αναλύει τις τάσεις δεδομένων στο διαδίκτυο, ο φορητός αναλυτής μπορεί να συμπληρώσει τη συλλογή δεδομένων για να κάνει την ανάλυση του εξοπλισμού επί τόπου πιο ολοκληρωμένη, αναλύοντας έτσι περιεκτικά τις τάσεις και τις ανωμαλίες της μονάδας, προσδιορίζοντας με ακρίβεια τις αιτίες των ανωμαλιών και μεγιστοποιώντας την προστασία του εξοπλισμού επί τόπου.
Προδιαγραφές λογισμικού
| Στατιστικά |
|
| Κύριες λειτουργίες |
1. Το σύστημα απαιτεί ταυτόχρονη εμφάνιση τεσσάρων παραμέτρων: επιτάχυνση, ταχύτητα, μετατόπιση και αξονικός φάκελος.
2. Τα γραφήματα τάσης για οποιαδήποτε παράμετρο μπορούν να ανακτηθούν και να προβληθούν με επιλογή ώρας.
3. Το γράφημα τάσης μιας παραμέτρου, το γράφημα κυματομορφής και το γράφημα ανάλυσης φάσματος συχνοτήτων μπορούν να εμφανιστούν στην ίδια διεπαφή.
4. Τέσσερα γραφήματα τάσης παραμέτρων (επιτάχυνση, ταχύτητα, μετατόπιση και αξονικός φάκελος) μπορούν να εμφανιστούν στην ίδια διεπαφή.
5. Τρία γραφήματα τάσης παραμέτρων επιτάχυνσης, ταχύτητας και θερμοκρασίας (συμπεριλαμβανομένων των γραφημάτων ανάλυσης φάσματος συχνοτήτων επιτάχυνσης και ταχύτητας) μπορούν να εμφανιστούν στην ίδια διεπαφή.
6. Η ανάλυση τομέα χρόνου περιλαμβάνει 13 ευαίσθητους δείκτες διάγνωσης βλαβών.
7. Η λειτουργία αυτοσυσχέτισης είναι διαθέσιμη.
Απαιτήσεις επέκτασης λειτουργίας συστήματος:
8. Αναφορά πρόβλεψης υπολειπόμενης διάρκειας ζωής ρουλεμάν.
9. Το γράφημα τάσης και η ανάλυση φάσματος συχνοτήτων θα πρέπει να έχουν γνώμες αναφοράς αυτοδιάγνωσης.
10. Οι αναφορές μπορούν να εξαχθούν με ένα κλικ.
11. Απαιτείται λειτουργία διάγνωσης και ανάλυσης πολλαπλών παραμέτρων και πολλαπλών διαστάσεων.
Στατιστικά κατάστασης λειτουργίας και συντήρησης συστήματος:
12. Εμφανίζονται στατιστικά κατάστασης συναγερμού.
13. Εμφανίζεται η κατάσταση εκτέλεσης του σχεδίου.
Διαχείριση λειτουργίας και συντήρησης συστήματος:
14. Η κατάσταση των συλλεκτών δεδομένων μπορεί να προβληθεί.
15. Η κατάσταση του εξοπλισμού μπορεί να προβληθεί.
Διατίθεται εισαγωγή απογραφής εξοπλισμού με ένα κλικ.
|
