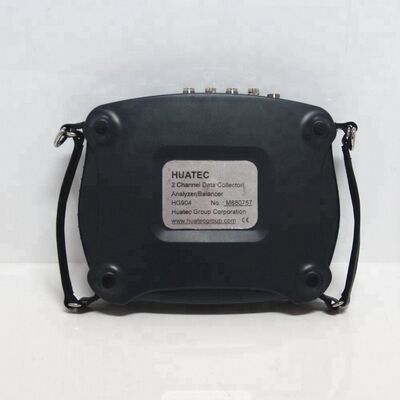

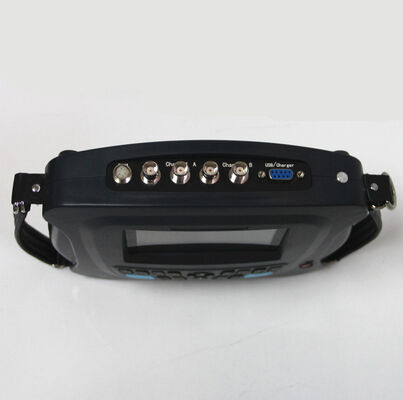

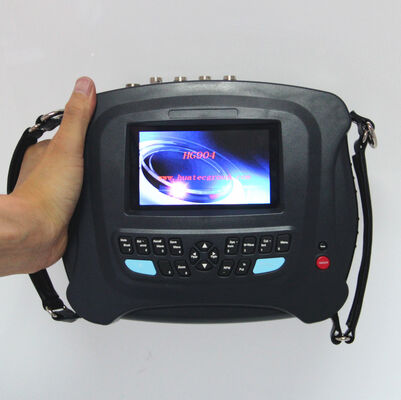

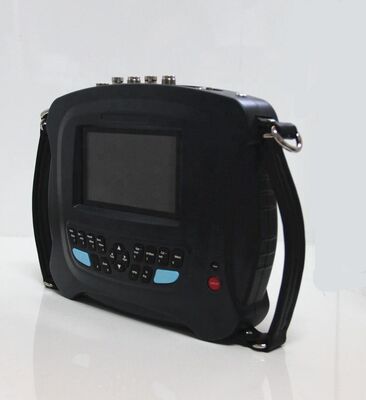

Αναλυτής δονήσεων 2 κανάλια Συλλέκτης δεδομένων / Αναλυτής / Εξισορρόπηση

Αναλυτής κραδασμών 2 καναλιών Συλλέκτης / Αναλυτής / Εξισορροπητής δεδομένων

Η ανισορροπία είναι μια από τις κύριες αιτίες των κραδασμών των μηχανημάτων. Υπολογίζεται ότι περίπου το 50 τοις εκατό όλων των βλαβών προκαλούνται από την ανισορροπία των ρότορων. Το καλύτερο μέσο για την απαλλαγή από τη μηχανική ανισορροπία είναι η επιτόπου ζυγοστάθμιση. Ο Αναλυτής/Εξισορροπητής Μηχανημάτων HG904 είναι ιδιαίτερα χρήσιμος για αυτόν τον σκοπό. Μπορεί να μετρήσει την ένταση των κραδασμών. να διαγνώσει την αιτία των κραδασμών αναλύοντας το φάσμα συχνοτήτων. Μπορεί επίσης να χρησιμοποιηθεί για τη μέτρηση της ταχύτητας περιστροφής και της φάσης των κραδασμών, καθώς και για τον υπολογισμό του βάρους και της θέσης της ανισορροπίας.

Χαρακτηριστικά:

• Εύκολο στη χρήση
• Διανυσματική απεικόνιση, η διαδικασία και το αποτέλεσμα της ζυγοστάθμισης εμφανίζονται καθαρά με μια ματιά
• Αποθήκευση δεδομένων ζυγοστάθμισης 10 ρότορων
• Επιλογή αφαίρεσης ή διατήρησης της δοκιμαστικής μάζας
• Αποσύνθεση του αποτελέσματος ζυγοστάθμισης σε δύο καθορισμένες θέσεις
• Εύρος δοκιμαστικού βάρους που υπολογίζεται σύμφωνα με το βάρος του ρότορα, την ταχύτητα περιστροφής, την ακτίνα και τον απαιτούμενο βαθμό ζυγοστάθμισης
• Η εγκυρότητα της δοκιμαστικής μάζας κρίνεται αυτόματα
• Μέτρηση RPM, πλάτους και φάσης
• Επιτόπου φάσμα FFT 400 γραμμών και λειτουργία διάγνωσης
• Συγχρονισμένη συλλογή δεδομένων διπλού καναλιού
• Αποδιαμόρφωση περιβλήματος υλικού για διάγνωση ρουλεμάν και γραναζιών
• Συνάρτηση μεταφοράς για τη μέτρηση της φυσικής συχνότητας
• Εμφάνιση κυματομορφής και φάσματος από μεγάλη LCD
• Αποθήκευση τιμών κραδασμών και κυματομορφής κραδασμών

Συνθήκες λειτουργίας

• Εύρος θερμοκρασίας: από 5°C έως 50°C
• Σχετική υγρασία: < 85%, μη κορεσμένη
• Χωρίς διαβρωτικά αέρια
• Χωρίς ισχυρό ηλεκτρομαγνητικό πεδίο & ισχυρή πρόσκρουση

Ασφάλεια

Στα HG904 δεν επιτρέπεται η επαφή με το κινούμενο μέρος του μηχανήματος.

Προδιαγραφές

• Εύρος ταχύτητας περιστροφής για δυναμική ζυγοστάθμιση: 70-60.000 σ.α.λ.
• Επιλογή αυτόματης και χειροκίνητης εμβέλειας
• Ακρίβεια μέτρησης κραδασμών: 5 %

• Αισθητήρες: Πιεζοηλεκτρικό επιταχυνσιόμετρο, Μαγνητοηλεκτρική ταχύτητα, Μετατόπιση Eddy και κ.λπ.
• 8^ος-τάξης φίλτρο κατά της αλίευσης, φίλτρο διέλευσης ζώνης RPM
• Σήμα εισόδου: Επιταχυνσιόμετρο και τάση

• Ανάλυση φάσματος πλάτους: 100 γραμμές έως 400 γραμμές (ζουμ), Hanning windowed
• Εύρος συχνοτήτων ανάλυσης φάσματος: 100, 200, 500, 1K, 2K, 5K, 10KHz (μόνο για δειγματοληψία 1 καναλιού)
• Αποθήκευση δεδομένων: 400 κυματομορφές 1024 σημείων και 400 σύνολα δεδομένων

• Εύρη πλάτους & Απόκριση συχνότητας για τη συνολική μέτρηση κραδασμών:

• 	Εύρη πλάτους	Απόκριση συχνότητας
  Μετατόπιση	0,003 – 5 mm κορυφή-κορυφή	10 – 500 Hz
  Ταχύτητα	0,2 – 200mm/s πραγματικό RMS	10 – 1000 Hz
  Επιτάχυνση	0,5 – 250m/s2 κορυφή	20 – 5000 Hz
  Περίβλημα	0,1 – 20unit πραγματικό RMS	5-1000Hz από 15-40 KHz
  Τάση	0,1 – 10V κορυφή-κορυφή	10 – 10000 Hz

• Σημειωματάριο: 10 κωδικοί συνθηκών για οπτική επιθεώρηση
• Έξοδος: USB για επικοινωνία με υπολογιστή
• Ισχύς: Επαναφορτιζόμενη μπαταρία Ni-MH για 8 ώρες συνεχούς λειτουργίας, προειδοποίηση χαμηλής μπαταρίας
• Περιβάλλον λειτουργίας: 0~55 ^oC, 90% υγρασία χωρίς συμπύκνωση
• Μέτρηση ταχύτητας περιστροφής με αισθητήρα φωτοκυττάρου
• Δυναμικό εύρος: 60dB με ρυθμιζόμενο εύρος κέρδους 48dB
• Διαστάσεις: 21×13×4 cm; Βάρος: 1,2 kg (Συμπεριλαμβάνονται οι μπαταρίες)

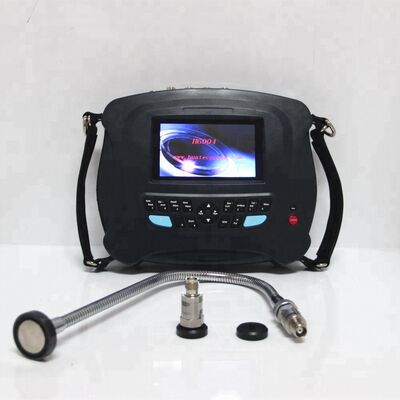

Λίστα συσκευασίας
HG904 Συλλέκτης δεδομένων κραδασμών 1
Επιταχυνσιόμετρο 2
Μαγνητική βάση 2
Ατσάλινος προέκταση 1
Φορτιστής μπαταρίας 1
Καλώδιο επιταχυνσιόμετρου 3
Καλώδιο επικοινωνίας RS232c 1
Μονάδα ζυγοστάθμισης 1
Αισθητήρας και καλώδιο Tacho/Trigger 1
Σετ χαρτιού ανακλαστήρα 1
Οδηγός γρήγορης εκκίνησης 1
CD λογισμικού 1
Πιστοποιητικά HG904 και αισθητήρων 3
Θήκη μεταφοράς 1
