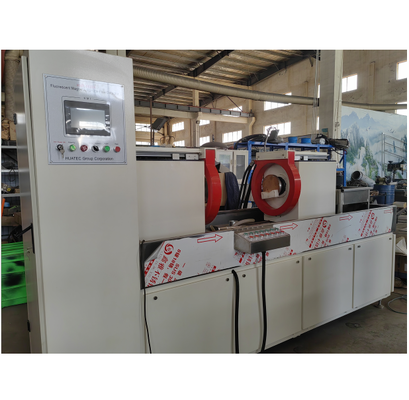

Ανιχνευτής ελαττωμάτων φθοριστικών μαγνητικών σωματιδίων τύπου πάγκου

Ι.Αρχή λειτουργίας

Η μαγνητική επιθεώρηση σωματιδίων χρησιμοποιεί την αλληλεπίδραση μεταξύ του μαγνητικού πεδίου διαρροής στο σημείο ελαττώματος του εργαστηρίου και των μαγνητικών σωματιδίων.Εκμεταλλεύεται τη διαφορά στη μαγνητική διαπερατότητα μεταξύ των ελαττωμάτων της επιφάνειας και των ελαττωμάτων κοντά στην επιφάνεια (όπως οι ρωγμές).Η μέθοδος αυτή χρησιμοποιείται επίσης για την ανάλυση των επιπτώσεων της ατμοσφαιρικής έλξης και της μαγνητικής διαπερατότητας του χάλυβα.Το μαγνητικό πεδίο στα ασυνεχή μέρη αυτών των υλικών θα παραμορφωθεί., με αποτέλεσμα μερική διαρροή μαγνητικής ροής και δημιουργία μαγνητικού πεδίου διαρροής.Εκμεταλλευόμενοι το χαρακτηριστικό ότι το μαγνητικό πεδίο διαρροής στο σημείο ελαττώματος μπορεί να απορροφήσει μαγνητικά σωματίδια, Αυτό προσελκύει μαγνητική σκόνη για να σχηματίσει μια μαγνητική συσσώρευση σκόνης στο σημείο ελαττώματος - μαγνητικά ίχνη.

ΙΙ. Χρήση

Fluorescent magnetic particle flaw detectors are used to detect fine defects such as cracks and slag inclusions on and near the surface of ferromagnetic workpieces (such as couplings) caused by forging, σβήσιμο, άλεση, κόπωση, επεξεργασία νήματος κλπ.

Προδιαγραφή του μέρους

Διάμετρος <φ400mm, μήκος 200~500mm

ΙΙΙ. Κανονικό

Ανιχνευτής ελαττωμάτων μαγνητικών σωματιδίων:GB/T8290 ∙ 2011

Προϋποθέσεις παρατήρησης για δοκιμές μαγνητικών σωματιδίων:GB/T 5097-2020/ ISO 3059:2012

Αμερικανική Εταιρεία Ελέγχου και Υλικών: Μέθοδος δοκιμής μαγνητικών σωματιδίων ASTM E1444-01

ΕΕ, διεθνή πρότυπα:DIN EN ISO 9934-2-2003

IV.Διαδικασία ανίχνευσης

Τροφοδοσία --- Το μηχανικό χέρι αρπάζει τα εξαρτήματα στην θέση αναμονής --- η μεταγωγική ταινία μεταφέρει τα εξαρτήματα στην θέση μαγνητισμού --- ορμάκωση, ψεκασμός, and magnetization --- The mechanical hand grabs the parts to the observation position --- observing the outer surface --- rotating the disc 360 degrees to observe the inner hole --- the mechanical hand grabs the parts to the demagnetization area --- the parts are demagnetized through the demagnetization coil --- The parts roll down to the unloading rack under the effect of gravity

VΤεχνικές παραμέτρους

VI.Λειτουργίες και χαρακτηριστικά

• Σκοτεινό δωμάτιο, μοναδικό σχήμα.
• Φύση υπεριώδους ακτινοβολίας
• Δοκιμή φθοριούμενων μαγνητικών σωματιδίων
• Μαγνητισμός ράβδου, μαγνητισμός κατά μήκος, μαγνητισμός σύνθετος
• Πίνακας ελέγχου με οθόνη αφής, αγγλικό μενού
• Το ρεύμα μπορεί να είναι προκατασκευασμένο με πραγματική οθόνη RMS
• Τα κύρια συστατικά είναι διεθνώς αναγνωρισμένων μάρκων
• Η λειτουργία ελέγχου της φάσης απενεργοποίησης
• Αυτόματη απομαγνητοποίηση αμβλύνσεως

VII.Πίνακας διαμόρφωσης

1 σύνολο x ρεύμα ανίχνευσης ελαττωμάτων φθοριούμενων μαγνητικών σωματιδίων

2 σετ x μαγνητικές πηγές ρεύματος

1 σύνολο x μηχανισμός μαγνητισμού

1 σύνολο x περιστρεφόμενο τραπέζι παρατήρησης

2 σετ x χειριστικών μεταμόσχευσης

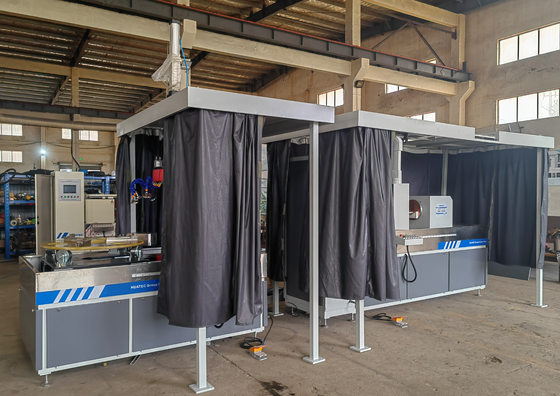

1 σετ x σκοτεινό δωμάτιο

1 σύνολο x τυποποιημένα τεστ

1 σύνολο x μέτρο μαγνητισμού

1 σύνολο x διακόπτης ποδιών

1 σύνολο x αιωρούμενη υπεριώδης λάμπα

1 σύνολο x χειροκίνητη υπεριώδης λάμπα
