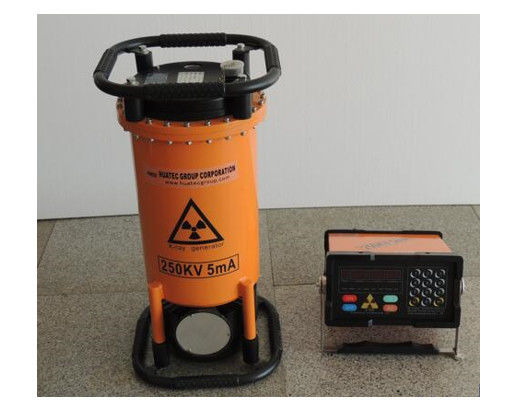

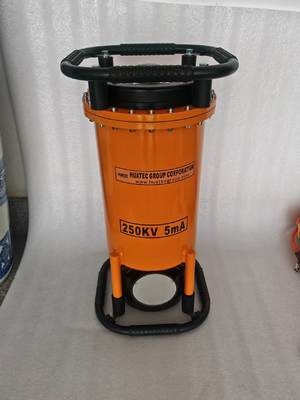

Σωλήνας κεραμικού X-ray NDT για ανιχνευτή ελαττωμάτων εξοπλισμού NDT XXG2505
Χαρακτηριστικά:
Η σειρά HUATEC XXGεξαιρετικά μικρόμέγεθος ανιχνευτής ελαττωμάτων ακτίνων Χ που παράγεται από την εταιρεία μας, HUATEC Group Corporation,η οποία υιοθετεί τεχνικές παλμών μεταβλητής συχνότητας και σταθερής συχνότητας. Το XXG οι ελεγκτές της σειράς έχουν νέα δομή, τέλεια απόδοση και βολικόστη μεταφορά κ.λπ. χαρακτήρες. Βασίζεται σε σύστημα ελέγχου μικροϋπολογιστή και αρθρωτή δομή, η οποία κάνει την ενσωματωμένη μηχανή να αποκτήσει καλύτερη σταθερότητα και αξιοπιστία. Για την ευκολίατων πελατών, το μηχάνημα προσφέρει επίσης τη λειτουργία γήρανσης, η οποία αυξάνει τη διάρκεια ζωής του. Η γεννήτρια μας υιοθετεί μόνωση αερίου, εξαναγκασμένη ψύξη αέρα και γειωμένη άνοδο, καιέχει εξαιρετικές ιδιότητες μικρού όγκου και μικρού βάρους. Τα προϊόντα έχουν χρησιμοποιηθεί ευρέως για μη καταστροφικές δοκιμές στη βιομηχανία διαστημικών πτήσεων, στη βιομηχανία μηχανικής συγκόλλησης, ναυπηγική βιομηχανία, βιομηχανία σωλήνων λέβητα, βιομηχανία πετροχημικών μηχανικών, κατασκευή αεροσκαφών, βιομηχανία συντήρησης, αυτοκινητοβιομηχανία, αμυντικές βιομηχανίες κ.λπ.
Κύριος σκοπός
1. Έλεγχος ποιότητας και αναγνώριση ελαττωμάτων
2. Επαλήθευση συναρμολόγησης και δομική ανάλυση
3. Ανίχνευση ξένων αντικειμένων και ανάλυση βλαβών
4. Μέτρηση πάχους και αξιολόγηση διάβρωσης
·Μέτρηση πάχους τοιχώματος αγωγών και δοχείων: Σε βιομηχανίες όπως τα πετροχημικά και τα εργοστάσια παραγωγής ενέργειας, χρησιμοποιείται για τη μέτρηση της διάβρωσης και της λέπτυνσης των αγωγών και των τοιχωμάτων των λεβήτων μετά από μακροχρόνια χρήση και την αξιολόγηση της υπολειπόμενης διάρκειας ζωής και της ασφάλειάς τους.
·Μέτρηση πάχους επίστρωσης και επιμετάλλωσης: μετρήστε το πάχος ενός ομοιόμορφου στρώματος επίστρωσης.
Εξαιρετικά μικρόXXG2505 Προσανατολισμός κεραμικού σωλήνα/κατευθυντικός
Κύριες τεχνικές παράμετροι
|
ΤΥΠΟΣ
ΕΙΔΟΣ
|
XXG2505
|
|
Μέγιστο πάχος διείσδυσης Χάλυβας (A3)
|
40mm 5 λεπτά
|
|
Εστιακή απόσταση
|
600mm
|
|
Χρόνος έκθεσης
|
5 λεπτά
|
|
Τύπος φιλμ
|
Agfa D7
|
|
Οθόνη ενίσχυσης διπλού φύλλου μολύβδου
|
0.03
|
|
Διάθεση σκοτεινού θαλάμου
|
20±2℃
|
|
Ανάπτυξη
|
5 λεπτά
|
|
Μαύρισμα
|
1.5
|
|
Είσοδος
|
Τάση (V)
|
220V±10% 50―60Hz
|
|
Χωρητικότητα (KVA)
|
2.0
|
|
Έξοδος
|
Τάση σωλήνα (KVP)
|
100-250
|
|
Ρεύμα σωλήνα (mA)
|
5
|
|
Σταθερότητα
|
±1%
|
|
ΑΚΤΙΝΟΒΟΛΙΑ
Σωλήνας
|
Εστίαση mm2
|
2.0×2.0
|
|
Γωνία ακτινοβολίας
|
40±5°
|
|
Ευαισθησία
|
k≤1.8%
|
|
Λειτουργία λειτουργίας
|
Διαλείπουσα λειτουργία,RΟ χρόνος ακτινοβολίας προς τον χρόνο ψύξης είναι 1:1
|
|
Ακτίνες Χ
Ελεγκτής
|
Διάσταση
|
270×270×140
|
|
Βάρος
|
9kg
|
|
Δομή κυκλώματος
|
Έλεγχος μικροϋπολογιστή, αρθρωτή δομή, φωνητική προτροπή
|
|
ΑΚΤΙΝΟΒΟΛΙΑ
Γεννήτρια
|
Ψύξη
|
Εξαναγκασμένη ψύξη αέρα
|
|
Μόνωση
|
Μόνωση αερίου SF6
|
|
Πίεση λειτουργίας
|
0.35Mpa-0.45Mpa
|
|
Διάσταση
|
270×270×615
|
|
Βάρος (kg)
|
21kg
|
|
Θερμοκρασία λειτουργίας
|
-10℃―+40℃
|
Τυπική παράδοση
|
Κατευθυντικός κεραμικός σωλήνας ακτίνων Χ
|
1 τεμ.
|
|
|
Γεννήτρια
|
1 σετ
|
|
|
Καλώδιο υψηλής τάσης
|
1 τεμ.
|
25 μέτρα
|
|
Ελεγκτής
|
1 σετ
|
|
|
Καλώδιο τροφοδοσίας
|
1 τεμ.
|
10 μέτρα
|
|
Καλώδιο γείωσης
|
1 τεμ.
|
5 μέτρα
|
|
Αξεσουάρ
|
1 σετ
|
|
|
(Συμπεριλαμβανομένων: λυχνία συναγερμού, 1 τεμ.; γράμμα μολύβδου, 1 κουτί; σκοτεινά κασέτες φιλμ 5 τεμ.; οθόνη ενίσχυσης 5 τεμ.; Δοκιμαστής διείσδυσης σύρματος (IQI) 1 σετ; ασφάλεια 1 τεμ.)
|
Προαιρετικά αξεσουάρ:
Πλατφόρμα δοκιμών, IQI/δοκιμαστής διείσδυσης σύρματος, γράμμα/ψηφία μολύβδου, μολύβδινοταινία, κασέτα, οθόνη μολύβδου, προσωπικός δοσίμετρος, προβολέας φιλμ, πυκνόμετρο, φιλμπρογραμματιστής, φως σκοτεινού θαλάμου, μπλοκ βαθμονόμησης RTκ.λπ.
