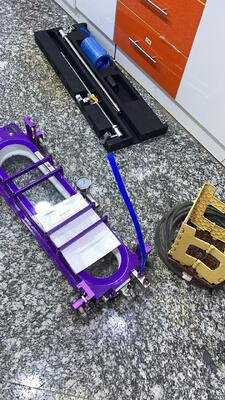

Ανίχνευση διαρροής συγκόλλησης στην κάτω πλάκα της δεξαμενής αποθήκευσης πετρελαίου
- Εισαγωγή του προϊόντος
Για τη βελτίωση της συνολικής επιθεώρησης της δεξαμενής αποθήκευσης πετρελαίου,Η εταιρεία μας έχει ειδικά σχεδιάσει και αναπτύξει μια σειρά από συστήματα ανίχνευσης δεξαμενών κενού για την ανίχνευση διαρροής συγκόλλησης στην κάτω πλάκα δεξαμενών αποθήκευσης πετρελαίου.
Το τυποποιημένο, φορητό σύστημα ανίχνευσης δεξαμενής κενού μπορεί να ανιχνεύσει τη συγκόλληση γόνατος/κώλου στην κάτω πλάκα οποιουδήποτε μεγέθους δεξαμενής αποθήκευσης,και η περιφερειακή συγκόλληση (φιλέ συγκόλληση) στην κάτω πλάκα δεξαμενής αποθήκευσης με διάμετρο άνω των 5 μέτρωνΓια την αξιολόγηση της ακεραιότητας διαφόρων συγκόλλησεων, το σύστημα ανίχνευσης κενού είναι μια αποτελεσματική, γρήγορη και οικονομική μέθοδος ανίχνευσης.και το ποσοστό ανίχνευσης διεισδυτικής διάβρωσης/τρυπών είναι τουλάχιστον 95%.
2Ειδικά χαρακτηριστικά
1) Το κανονικό μοντέλο γενικά χρησιμοποιούν το χέρι για να πιέσετε το κουτί, έτσι θα είναι πολύ κουρασμένος, βελτιώσαμε την ανάγκη να λυγίσει πάνω απευθείας με τα πόδια
2) Όταν κινείται, έχουμε τροχούς κάτω από την δεξαμενή, δεν χρειάζεται να σηκώσει την δεξαμενή για να κινηθεί
3) Η αντλία κενού μπορεί να αναλάβει τηλεχειρισμό του ρομπότ, η τοποθεσία είναι πολύ βολική.
3Απαιτήσεις τεχνικών παραμέτρων:
3.1 Κουτί κενού για τη δοκιμή συγκόλλησης γλουτών και γλουτών
3.1.1 βαθμός κενού: τουλάχιστον 60 kPa·
3.1.2 μήκος ανίχνευσης συγκόλλησης: τουλάχιστον 800 mm·
3.1.3 Ελέγξτε τους τύπους συγκόλλησης: συγκόλληση γόνατος και γόνατος στο κάτω μέρος της δεξαμενής.
3.1.4 Απαιτήσεις διάμετρου δεξαμενής: μπορούν να εφαρμοστούν σε όλες τις διαμέτρους δεξαμενών.
★3.1.5 Τρόπος λειτουργίας: Το προσωπικό επιθεώρησης μπορεί να ολοκληρώσει ολόκληρη τη λειτουργία σε όρθια θέση·
★3.1.6 Σύστημα φωτισμού:Σύστημα φωτισμού LED σε κουτί κενού;
3.1.7 Ηλεκτρική τροφοδοσία συστήματος φωτισμού: ενσωματωμένη μπαταρία λιθίου 3Wh, χρόνος τροφοδοσίας τουλάχιστον 16 ώρες·
★3.1.8 Κινούμενος τροχός: το Vacuum box συνοδεύεται από 4 κινούμενους τροχούς, 4 κινούμενους τροχούς με ελατήριο μπορούν να σηκωθούν, μπορούν να σπρώξουν το Vacuum box για να περπατήσει.
★3.1.9 βοηθητική ράβδος: Η βαλβίδα ελάφρυνσης πίεσης είναι εγκατεστημένη στην βοηθητική ράβδα και το προσωπικό ανίχνευσης μπορεί να ενεργοποιήσει την βαλβίδα ελάφρυνσης πίεσης όταν βρίσκεται σε κανονική στάση.
3.2 Κουτί κενού για δοκιμή συγκόλλησης περιφέρειας
3.2.1 Κενό: τουλάχιστον 60 kP·
3.2.2 μήκος ανίχνευσης συγκόλλησης: τουλάχιστον 400 mm·
3.2.3 Τύπος συγκόλλησης επιθεώρησης: συγκόλληση από φιλέτο.
3.2.4 Διάμετρος δεξαμενής: ≥ 5m·
★3.2.5 Τρόπος λειτουργίας: Το προσωπικό επιθεώρησης μπορεί να ολοκληρώσει ολόκληρη τη λειτουργία σε όρθια θέση·
★3.2.6 Σύστημα φωτισμού: σύστημα φωτισμού LED σε κουτί κενού.
3.2.7 Ηλεκτρική τροφοδοσία συστήματος φωτισμού: ενσωματωμένη μπαταρία λιθίου 3Wh, χρόνος τροφοδοσίας τουλάχιστον 16 ώρες·
★3.2.8 Κινούμενος τροχός: το Vacuum box συνοδεύεται από 2 κινούμενους τροχούς, 2 κινούμενους τροχούς με ελατήριο μπορούν να σηκωθούν, μπορούν να σπρώξουν το Vacuum box για να περπατήσει.
★3.2.9 βοηθητική ράβδος: η βαλβίδα ελάφρυνσης πίεσης είναι εγκατεστημένη στην βοηθητική ράβδα και το προσωπικό ανίχνευσης μπορεί να ενεργοποιήσει την βαλβίδα ελάφρυνσης πίεσης όταν βρίσκεται σε κανονική στάση.
★3.2.10 Άλλες βοηθητικές λειτουργίες: Δύο ηλεκτρομαγνήτες με 85 kg δύναμης αναρρόφησης και δύο κινητήρες με 19 kg δύναμης ώθησης είναι εγκατεστημένοι και στις δύο πλευρές του κουτιού κενού.
3.3 Αντλία κενού
3.3.1 Πρόταση: 220V 50/60Hz·
3.3.2 Πίεση σχεδιασμού: 92 kPa·
3.3.3 Τύπος αντλίας: ηλεκτρική αντλία κενού με ανεμιστήρα.
3.3.4 Σχέδιο ροής: 200 l/min·
3.3.5 Βάρος: όχι μεγαλύτερο από 10,5 kg·
3.3.6 Δύναμη: όχι μεγαλύτερη από 450w.
4Απαιτήσεις διαμόρφωσης
4.1 Αντλία κενού: 1pc
4.2 Ζυγίσματα γλουτών και γλουτών Κουτί κενού: 1 σύνολο
4.3 Κουτί συγκόλλησης με φίλε: 1 σύνολο
4.4 Σωλήνες μαλακού αέρα: 1 σύνολο
4.5 Μπαταρία τροφοδοσίας αντλίας κενού: 1pc
4.6 Εγχειρίδιο: 1 αντίγραφο·
4.7 Κουτιά αποστολής: 3 τεμάχια
Το κουτί κενού HV1800F-LED είναι κατάλληλο για συγκόλληση με μύτη ή γόνατα
2. Τεχνική παράμετρος
| |
HV1800F-LED Κουτί κενού |
HC1400-LED Κουτί κενού |
| Μέγεθος |
Δοκιμαστικό σύστημα |
Δοκιμαστικό σύστημα |
| Βάρος |
11 κιλά |
8.95 κιλά |
| βαθμός κενού |
20 ίντσες Hg |
20 ίντσες Hg |
| μήκος ανίχνευσης συγκόλλησης |
750 χιλιοστά |
400 χιλιοστά |
| Τύπος συγκόλλησης επιθεώρησης |
Επικάλυψη και συγκόλληση από πίσω του βυθού δεξαμενής |
Συμπεριφερειακή συγκόλληση (φιλέ συγκόλληση) |
| Διάμετρος δεξαμενής |
Μπορεί να εφαρμοστεί σε δεξαμενές όλων των διαμέτρων |
5 μέτρα |
| Σύστημα φωτισμού |
Σύστημα φωτισμού LED |
Σύστημα φωτισμού LED |
| Αντλία κενού |
| Ηλεκτρική τροφοδοσία |
Μπορεί να συνδεθεί στο δίκτυο ή να τροφοδοτείται από μπαταρία λιθίου |
| Διάρκεια καλωδίου |
10 μέτρα |
| Σύστημα ρομπότ (προαιρετικό) |
| Λειτουργία |
Το ρομπότ φορτίζει μια αντλία κενού, η οποία μπορεί να τροφοδοτείται από μπαταρίες |
