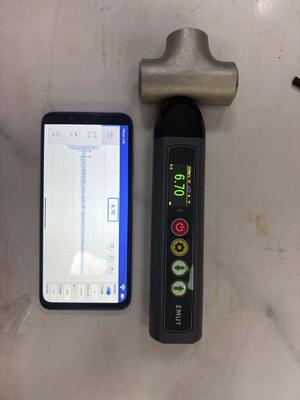

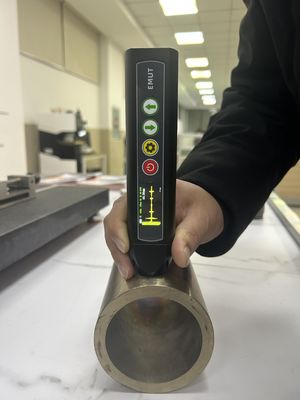

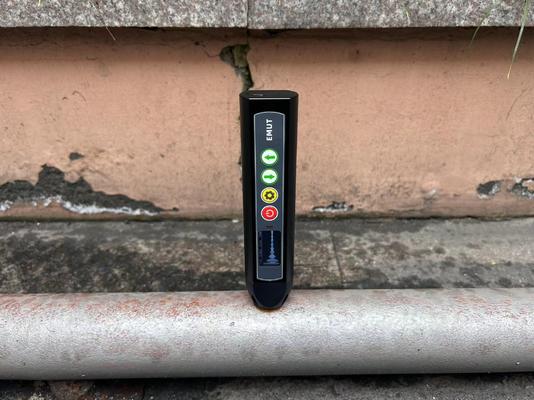

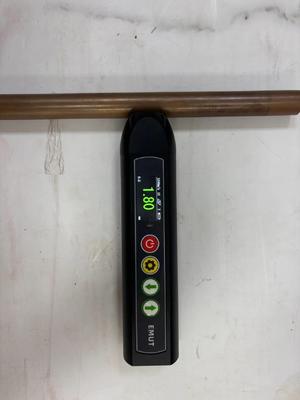

Θηκός τύπου στυλό χωρίς παράγοντα σύζευξης και μη-επαφής ηλεκτρομαγνητικό υπερηχητικό μετρητή πάχους
Γενική εισαγωγή
Το όργανο υιοθετεί την αρχή του ηλεκτρομαγνητικού υπερήχου και δεν χρειάζεται να λειανθεί η επιφάνεια του τεμαχίου κατά τη διάρκεια της διαδικασίας ανίχνευσης και δεν απαιτείται παράγοντας σύζευξης
Ο αισθητήρας και η μονάδα είναι ενσωματωμένα και ο αισθητήρας μπορεί να αντικατασταθεί
Διαμορφώσιμοι τύποι αισθητήρων: αισθητήρας κανονικής θερμοκρασίας: ≤ 120 ℃, 4MHz, χρησιμοποιείται κυρίως για την ανίχνευση υλικών λεπτόκοκκων, όπως χάλυβας χαμηλού άνθρακα, αλουμίνιο κ.λπ., με μέγιστη απόσταση ανύψωσης 4mm, αισθητήρας υψηλής θερμοκρασίας: ≤ 800 ℃, 4MHz, χρησιμοποιείται κυρίως για τη μέτρηση σιδηρομαγνητικών λεπτόκοκκων υλικών, όπως χάλυβας χαμηλού άνθρακα, με μέγιστη απόσταση ανύψωσης 2mm
Επίδραση ανύψωσης: (η πραγματική απόσταση ανύψωσης σχετίζεται με τις ιδιότητες και τους βαθμούς του υλικού), αντιδιαβρωτική μεμβράνη, εναποθέσεις αλάτων ή οποιαδήποτε άλλη μονωτική επίστρωση (λάδι, βερνίκι, πορσελάνη, πλαστικό κ.λπ.) μπορεί να χρησιμοποιηθεί ως λειτουργικό διάκενο
# Επιτρέπονται στρώματα διάβρωσης και η μέτρηση μπορεί να βελτιωθεί με μέγιστη αύξηση απόστασης 3mm
# Η ελάχιστη διάμετρος (καμπυλότητα) του τεμαχίου που μπορεί να ανιχνευθεί είναι 8mm
# Η μέγιστη γωνία κλίσης του αισθητήρα: 25°
# Μέθοδος διέγερσης αισθητήρα: μαγνήτης νερού
# Τύπος ηχητικού κύματος: διατμητικό κύμα
Χαρακτηριστικά
# Θήκη τύπου στυλό, χωρίς παράγοντα σύζευξης και μετρητής πάχους μη-επαφής
# Σχεδιασμός μηχανικής ανθρώπινου σώματος, συμπαγής δομή, εξαιρετικά μικρός όγκος, εύκολος στη μεταφορά, χειροκίνητη λειτουργία, ισχυρή μαγνητική απορρόφηση, βελτίωση των συνθηκών κόπωσης
# Ακριβής μέτρηση πάχους, μπορεί να περάσει μέσα από την επίστρωση, υποστήριξη επαγγελματικού αλγοριθμικού προγράμματος, δεν χρειάζεται παράγοντας σύζευξης, δεν χρειάζεται να λειανθεί η επιφάνεια του τεμαχίου, επιτρέπεται η βαφή της επιφάνειας που ανιχνεύεται και το στρώμα περιτυλίγματος, επιτρέπεται η ανομοιομορφία της επιφάνειας του τεμαχίου
# Η ταχύτητα ήχου πολλαπλών υλικών μπορεί να αποθηκευτεί εκ των προτέρων στο όργανο και η ταχύτητα ήχου του υλικού μπορεί να προστεθεί και να διαγραφεί δυναμικά ταυτόχρονα. Η βαθμονόμηση της ταχύτητας ήχου αυξάνει τη λειτουργία αντιστάθμισης θερμοκρασίας και βελτιώνει αποτελεσματικά την ακρίβεια μέτρησης
Τεχνική παράμετρος
| Εύρος μέτρησης |
1.5~240mm |
| Διάκενο ανύψωσης |
0~3mm |
| Λήψη κέρδους |
≤ 100dB |
| Συχνότητα λειτουργίας |
4MHz |
| Θερμοκρασία περιβάλλοντος |
-20°C έως +50°C |
| Αντιστάθμιση ταχύτητας ήχου υψηλής θερμοκρασίας |
αυτόματη αντιστάθμιση |
| Εύρος θερμοκρασίας |
-150~800℃(υψηλότερη θερμοκρασία μπορεί να προσαρμοστεί) |
| Ανάλυση |
0.01mm |
| Ρυθμιζόμενο εύρος ταχύτητας ήχου |
1000~9999m/s |
| Συνεχής χρόνος εργασίας |
3h |
| Μέγεθος |
151*76*35mm |
| Βάρος |
220g |
| Λειτουργία διέγερσης |
μόνιμος μαγνήτης |
| Εύρος σφάλματος |
≤10mm, σφάλμα ±0.05mm (> 10 mm + / - 0.01 + H / 200) mm (H είναι το πάχος του τεμαχίου) |
| Παροχή ηλεκτρικού ρεύματος |
επαναφορτιζόμενη μπαταρία λιθίου |
Τύπος αισθητήρα: τυπικός αισθητήρας θερμοκρασίας δωματίου, προαιρετικός αισθητήρας υψηλής θερμοκρασίας, υψηλής συχνότητας, αισθητήρας χαμηλής συχνότητας υψηλής θερμοκρασίας, αισθητήρας σάρωσης B
Τυπική παράδοση
Ηλεκτρομαγνητικός υπερηχητικός μετρητής πάχους TG-14
Αισθητήρας κανονικής θερμοκρασίας
Εγχειρίδιο οδηγιών
Πιστοποιητικό βαθμονόμησης
Θήκη μεταφοράς
Προαιρετικά αξεσουάρ
Υψηλή θερμοκρασία
Αισθητήρας υψηλής συχνότητας
Αισθητήρας χαμηλής συχνότητας υψηλής θερμοκρασίας
Αισθητήρας σάρωσης B
