Νέος Τύπος Ψηφιακού Υπερηχητικού Πάχυνσης Χειρός Υψηλής Ακρίβειας με Σάρωση A/B

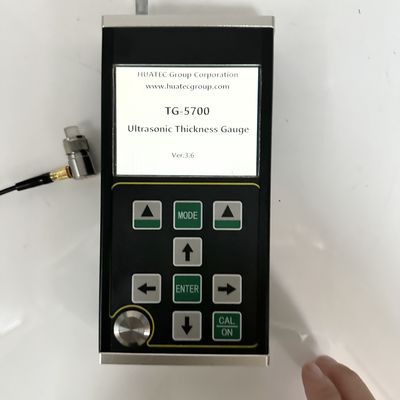

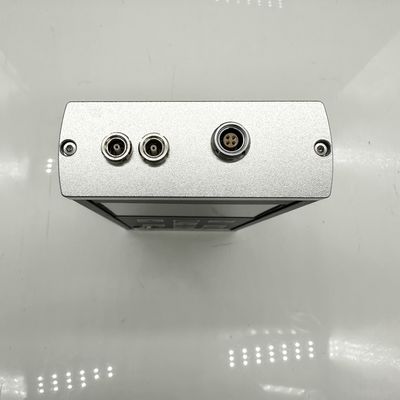

Το TG-5700 είναι ένας νέος τύπος ψηφιακού υπερηχητικού παχύμετρου χειρός υψηλής ακρίβειας με σάρωση A/B. Υιοθετεί την αρχή της μέτρησης πάχους με υπερήχους, βασισμένη στην ανάκλαση παλμών. Είναι κατάλληλο για τη μέτρηση του πάχους υλικών που μπορούν να επιτρέψουν τη διάδοση υπερηχητικών κυμάτων με σταθερή ταχύτητα και να λάβουν την ανάκλαση από την πίσω πλευρά τους. Η ανάλυση μέτρησης είναι 0,001mm και το εύρος μέτρησης είναι τόσο λεπτό όσο 0,15mm (χάλυβας).
Αυτό το προϊόν μπορεί να μετρήσει με ακρίβεια πλάκες και επεξεργασμένα εξαρτήματα. Από την άλλη πλευρά, μπορεί να παρακολουθεί τον βαθμό λέπτυνσης σωλήνων και δοχείων πίεσης σε εξοπλισμό παραγωγής μετά από διάβρωση κατά τη χρήση. Μπορεί να χρησιμοποιηθεί σε πετρελαϊκή, χημική βιομηχανία, μεταλλουργία, ναυπηγική, αεροδιαστημική, ενέργεια και άλλους τομείς.
Αυτό το προϊόν συμμορφώνεται με τα ακόλουθα πρότυπα: Προδιαγραφή βαθμονόμησης για υπερηχητικό παχύμετρο (JJF 1126-2004).
Κύρια Χαρακτηριστικά Λειτουργίας
● Αυτό το προϊόν διαθέτει λειτουργία A-scan, λειτουργία B-scan και λειτουργία αριθμητικής εμφάνισης.
● Το εύρος μέτρησης είναι ευρύ και υιοθετείται η μοναδική τεχνολογία "πολλαπλών ηχώ" για την πραγματοποίηση της μέτρησης εξαιρετικά λεπτών εξαρτημάτων, με ελάχιστο πάχος μέτρησης 0,15mm (χάλυβας).
● Αυτό το προϊόν μπορεί να μετρήσει το πάχος με υψηλή ακρίβεια και η μέγιστη ανάλυση μέτρησης μπορεί να φτάσει τα 0,001mm. Η ανάλυση επανάληψης μπορεί να φτάσει ± 0,002mm.
● Έχει τις λειτουργίες διείσδυσης επίστρωσης και μέτρησης ηχούς σε ηχώ, η οποία χρησιμοποιείται για τη μέτρηση υλικών με στρώμα βαφής και επίστρωση στην επιφάνεια.
● Πολλαπλές λειτουργίες μέτρησης: οι λειτουργίες mb-e, E-E και me-e ικανοποιούν τη μέτρηση συμβατικών παχιών τεμαχίων. Η λειτουργία λεπτού πραγματοποιεί τη μέτρηση λεπτών εξαρτημάτων.
● Οι αριθμητικές λειτουργίες περιλαμβάνουν: λειτουργία συμβατικής τιμής πάχους, λειτουργία διαφοράς / ρυθμού μείωσης και λειτουργία μέγιστης τιμής.
● Δύο λειτουργίες κέρδους: αυτόματο κέρδος / χειροκίνητο κέρδος.
● Μπορεί να ρυθμιστεί χειροκίνητο κλείσιμο και αυτόματο κλείσιμο, με λειτουργία εξοικονόμησης ενέργειας.
● Υποστηρίζει μια ποικιλία αισθητήρων, συμπεριλαμβανομένου του αισθητήρα διπλού κρυστάλλου και του αισθητήρα μονόκρυστάλλου, και υποστηρίζει αισθητήρα υψηλής συχνότητας έως 20MHz.
● Υποστηρίζει μαζική αποθήκευση και μπορεί να αποθηκεύσει 100000 τιμές πάχους, 500 ομάδες κυματομορφών A-scan και 500 ομάδες κυματομορφών B-scan ταυτόχρονα.
● Μεγάλη έγχρωμη οθόνη TFT-LCD 3,5 ιντσών με ανάλυση υψηλής ευκρίνειας 320x240 (QVGA).
● Διαθέτει μια ποικιλία μεθόδων βαθμονόμησης, υποστηρίζει βαθμονόμηση ενός σημείου, βαθμονόμηση πολλαπλών σημείων και χειροκίνητες λειτουργίες βαθμονόμησης και μπορεί να βαθμονομήσει την ταχύτητα του ήχου και τη μηδενική θέση του αισθητήρα ταυτόχρονα. Υποστηρίζει διόρθωση v-path του αισθητήρα διπλού κρυστάλλου.
● Υποστηρίζει τη μετατροπή μετρικού και βρετανικού συστήματος. Μπορεί να εναλλάσσεται μεταξύ χιλιοστών και ιντσών.
● Υποστηρίζει αγγλική εμφάνιση.
Εφαρμόσιμα Υλικά
Είναι κατάλληλο για τη μέτρηση του πάχους μετάλλων (όπως χάλυβας, χυτοσίδηρος, αλουμίνιο, χαλκός κ.λπ.), πλαστικών, κεραμικών, γυαλιού, ρητίνης, υαλοβάμβακα και άλλων καλών αγωγών υπερήχων.
Βασικές Αρχές
Η αρχή της μέτρησης πάχους με υπερήχους είναι παρόμοια με αυτή της μέτρησης κυμάτων φωτός. Ο παλμός υπερήχων που εκπέμπεται από τον αισθητήρα φτάνει στο μετρούμενο αντικείμενο και διαδίδεται στο αντικείμενο. Όταν φτάσει στη διασύνδεση του υλικού, ανακλάται πίσω στον αισθητήρα. Το πάχος του μετρούμενου υλικού καθορίζεται με την ακριβή μέτρηση του χρόνου διάδοσης των υπερήχων στο υλικό.
Παράμετροι Προδιαγραφών
* Σημείωση: η εταιρεία διατηρεί το δικαίωμα να κάνει τεχνικές τροποποιήσεις χωρίς προηγούμενη ειδοποίηση.
| Στοιχείο |
TG-5700 |
| Τύπος αισθητήρα |
Αισθητήρας μονόκρυστάλλου / αισθητήρας διπλού κρυστάλλου |
| Εύρος μέτρησης(χάλυβας 45#) |
0,15mm – 1800mm |
| Σταθερότητα ένδειξης |
Η τεχνολογία μηδενικής διέλευσης και πολλαπλών ηχώ υιοθετείται για να διασφαλιστεί ότι η τιμή μέτρησης πάχους δεν επηρεάζεται από την ένταση της ηχούς, τον συντελεστή εξασθένησης του υλικού, το κέρδος και το ύψος της πύλης και έχει υψηλή σταθερότητα και αξιοπιστία μέτρησης. |
| Συχνότητα μέτρησης |
4Hz,8Hz,16Hz |
| Ανάλυση |
0,1mm,0,01mm,0,001mm(0,01inch,0,001inch,0,0001inch) |
| Ακρίβεια |
0,001mm |
| Γεννήτρια παλμών |
Υιοθετείται εκπομπή αρνητικού τετραγωνικού κύματος και το πλάτος και η τάση του παλμού ταιριάζουν αυτόματα με τον αισθητήρα. |
| Εύρος ταχύτητας ήχου |
400-19999m/s |
| Μπλοκ βαθμονόμησης |
4mm(χάλυβας) |
| Αυτόματο κλείσιμο |
Μπορεί να επιλεγεί 5 λεπτά, 10 λεπτά, 20 λεπτά και χειροκίνητο κλείσιμο. |
| Βαθμονόμηση αισθητήρα |
Βαθμονόμηση ενός σημείου, βαθμονόμηση πολλαπλών σημείων |
| κέρδος |
Αυτόματος έλεγχος κέρδους, Χειροκίνητος έλεγχος κέρδους |
| Εύρος κέρδους |
0~70dB |
| Λειτουργία ανίχνευσης |
Ραδιοσυχνότητα (RF), θετικό ημι-κύμα (POS), αρνητικό ημι-κύμα (NEG), πλήρες κύμα (FULL) |
| Λειτουργία μέτρησης |
(1) MB-E: η λειτουργία μέτρησης βασίζεται στον χρόνο διέλευσης από την αρχική ηχώ στην πρώτη ηχώ πυθμένα. (2) E-E: λειτουργία μέτρησης διείσδυσης επίστρωσης, η αυθαίρετη ηχώ Em–En είναι προαιρετική. (3) ME-E: λειτουργία μέτρησης πολλαπλών ηχώ. (4) THIN: λειτουργία μέτρησης λεπτού τοιχώματος; |
| Αριθμητική λειτουργία |
Λειτουργία τιμής πάχους, λειτουργία διαφοράς / ρυθμού μείωσης, λειτουργία μέγιστης / ελάχιστης τιμής |
| Λειτουργία A-scan |
Διαθέσιμη |
| Λειτουργία B-scan |
Διαθέσιμη |
| Ένδειξη σύζευξης |
Διαθέσιμη |
| Ένδειξη μπαταρίας |
Διαθέσιμη |
| Γλώσσα |
Αγγλικά |
| Μονάδα |
mm/inch |
| Λειτουργία μενού |
Διαθέσιμη |
| Λειτουργία λογισμικού |
Δυναμική ρύθμιση πύλης, ρύθμιση κενώματος (Blank), ρύθμιση κενώματος ηχούς (E-blank), πάγωμα ηχούς, μετάφραση και κλιμάκωση ηχούς |
| Λειτουργία αποθήκευσης |
Μπορεί να αποθηκεύσει 100.000 πάχη (100 ομάδες, 1000 σε κάθε ομάδα), 500 ομάδες κυματομορφών A-scan και 500 ομάδες κυματομορφών B-scan ταυτόχρονα. |
| Αναβάθμιση προγράμματος κεντρικού υπολογιστή |
Διαθέσιμη |
| Οθόνη |
Έγχρωμη οθόνη TFT-LCD 3,5 "QVGA (320 × 240) |
| Μετάδοση δεδομένων |
Υποστηρίζει σειριακή επικοινωνία RS-232 και USB για τη μετάδοση δεδομένων στον υπολογιστή. |
| Θερμοκρασία λειτουργίας |
-10℃～＋50℃; Με ειδικές απαιτήσεις, μπορεί να φτάσει - 20 ℃; |
| Τάση λειτουργίας |
Απαιτούνται τέσσερις μπαταρίες AA Νο. 5. Όταν η ισχύς είναι ανεπαρκής, υπάρχει προτροπή χαμηλής τάσης. |
| Συνολική διάσταση |
204 x 100 x 36 (mm) |
| Συνολικό Βάρος |
310 g(Χωρίς μπαταρία) |
| Μπαταρία |
4pcs AA ξηρή μπαταρία |
Τυπική Παράδοση
Κύρια μονάδα TG-5700 1pc
Μετατροπέας 2,5M Φ20 μονό στοιχείο, εύρος δοκιμής 4-1800mm 1pc
Μπουκάλι συνδετικού 1pc
Θήκη μεταφοράς 1pc
Εγχειρίδιο οδηγιών 1pc

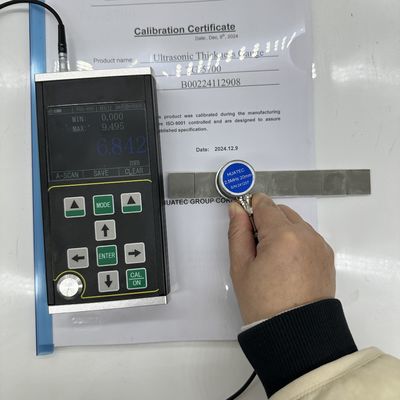

Πιστοποιητικό βαθμονόμησης 1pc
Προαιρετικά Αξεσουάρ
Διάφοροι αισθητήρες με διαφορετική συχνότητα, μονός αισθητήρας 8mm/10mm/12mm και αισθητήρες υπερήχων TR
Διάφορα μπλοκ σφήνας
Λογισμικό δεδομένων PC
Συσκευασία
Συσκευασία: Τυπική συσκευασία εξαγωγής, καντόνι
Προαιρετικός αισθητήρας:
| Αισθητήρας διπλού κρυστάλλου TS400 |
10Mhz |
5mm |
0,5-50mm |
| Αισθητήρας διπλού κρυστάλλου TS500 |
5Mhz |
5mm |
1,0-65mm |
| Αισθητήρας διπλού κρυστάλλου TS510 |
5Mhz |
10mm |
1,0-500mm |
| Αισθητήρας μονόκρυστάλλου DTM15 |
15 MHz |
6mm |
0,15-22,5mm |
| Αισθητήρας μονόκρυστάλλου DTM7.5 |
7.5Mhz |
6mm |
0,5-22,5mm |
| Αισθητήρας μονόκρυστάλλου DTM10 |
10Mh |
6mm |
0,3-22,5mm |
| Αισθητήρας μονόκρυστάλλου DTM5 |
5M |
6mm |
1,0-22,5mm |
| Αισθητήρας μονόκρυστάλλου BD510 |
10Mh |
10mm |
1-1000mm |
| Αισθητήρας μονόκρυστάλλου BD212 |
2MHz |
12mm |
4-1800mm |
| Καλώδιο αισθητήρα διπλού κρυστάλλου |
|
| Καλώδιο αισθητήρα μονόκρυστάλλου |
|
