CX-230 Δοκιμαστικό κομμάτι μαγνητικών σωματιδίων QQI ASTM E1444 Χαμηλού άνθρακα χάλυβα

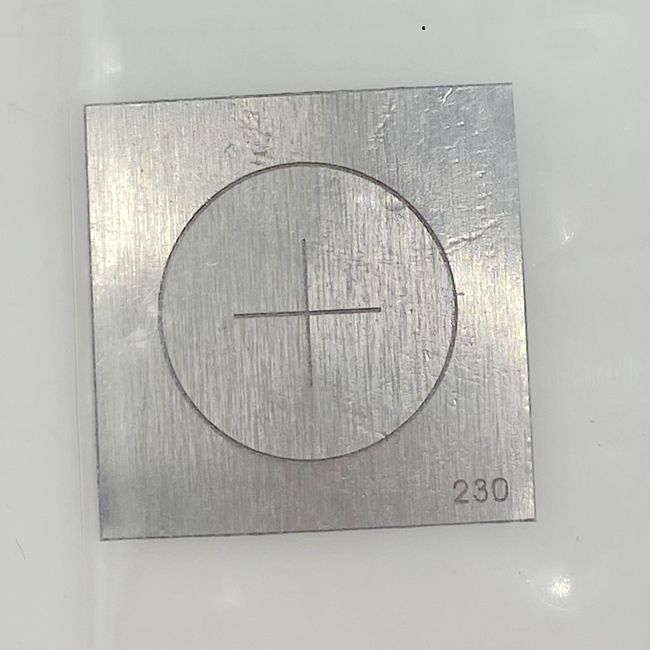

Η CX-230 κατασκευάζεται συνήθως από χάλυβα χαμηλού άνθρακα AISI 1005 με τυποποιημένο πάχος 0,002 ίντσες (περίπου 0,05 mm).Τα δοκιμαστικά τεμάχια διαθέτουν ειδικά μοτίβα χαραγμένα με φωτολιθογραφία, όπως συγκεντρωτικοί κύκλοι ή σταυροί.Το κοινό μέγεθος είναι 3/4 τετραγωνικών ίντσες, με μικρότερα μεγέθη διαθέσιμα κατόπιν αιτήματος.

Πριν από τη χρήση, αφαιρέστε την ανθεκτική στη διάβρωση προστατευτική ταινία από το QQI.τοποθετείται είτε καλύπτοντας τις άκρες με διαφανή ταινία είτε χρησιμοποιώντας μόνιμες κόλλες όπως το κυανοακρυλικό- Να εξασφαλίζεται πλήρης επαφή χωρίς κενά ή χαλαρές περιοχές και χωρίς υπολείμματα συγκολλητικού στην επιφάνεια ελέγχου.

Μετά τη μαγνητοποίηση των εξαρτημάτων και την εφαρμογή μαγνητικής σκόνης, η προσκόλληση στο μοτίβο χαρακτικής επιβεβαιώνει την επαρκή ένταση του μαγνητικού πεδίου και τη σωστή κατεύθυνση.

Κατασκευάζεται με αυστηρή συμμόρφωση με:

• Απαιτήσεις για χαμηλού άνθρακα χάλυβα AISI 1005 ανά πρότυπο AMS
• Πρότυπο αεροδιαστημικής SAE AS 5371
• Διατάξεις της ASTM E1444-05
• Κώδικας ASME για τις λέβητες και τα αγγεία υπό πίεση, τόμος V, μέρος 7
