Δοκιμαστής υψηλής ακρίβειας τραχύτητας και διαγράμματος με ψηφιακό αισθητήρα
Προδιαγραφές προϊόντος
| Ειδικότητα |
Αξία |
| Ονομασία προϊόντος |
Δοκιμαστής τραχύτητας και περίγραμμα |
| Γωνία |
Οριζόντια γωνία, κατακόρυφη γωνία, εγκάρσια γωνία |
| Άξονας Χ |
200 χιλιοστά |
| Καθαρότητα |
0.6μm /100mm |
Αρχή μέτρησης
Καρτεσιανές συντεταγμένες με μέτρηση επαφής με στιλό
Υψηλής ακρίβειας πλωτή καθοδήγηση αέρα ως δεδομένο μέτρησης στον άξονα Χ
Ψηφιακός αισθητήρας για τη μέτρηση συντεταγμένων Z
Λογισμικό βασισμένο σε Windows για την επεξεργασία δεδομένων και την υποβολή εκθέσεων
Βασικές δυνατότητες μέτρησης
Μέτρηση διαστάσεων:
Οριζόντιες, κατακόρυφες και γραμμικές αποστάσεις
Μετρήσεις ακτίνας και διάμετρου
Μέτρηση γωνίας:
Οριζόντιες, κατακόρυφες και εγκάρσιες γωνίες
Ανάλυση ανοχής:
Παράλληλος και κατακόρυφη
Καθαρότητα, στέμμα και κύκλωμα προφίλ τόξου
Τεχνικές παραμέτρους
| Άρθρο |
Παράμετρος |
Απόφαση |
| Πεδίο μέτρησης |
Άξονας Χ: 200 mm |
0.1μm |
| Καθαρότητα |
0.6μm /100mm |
- Δεν ξέρω. |
| Ζ1 Περιοχή αισθητήρα |
40 mm (συγχρονισμός εύρους τραχύτητας) |
00,05 μm |
| Μίν. εσωτερική τρύπα |
30 mm (μικρότερα με εξειδικευμένες βελόνες) |
- Δεν ξέρω. |
| Γραμμική ακρίβεια |
≤±(1+I0.12HI) μm |
- Τι; |
| Ακριβότητα γωνίας |
≤ ± 1′ |
60°,90° γωνιακό μπλοκ |
Τεχνικά στοιχεία
Ταυτόχρονη ανάλυση της τραχύτητας και του προφίλ
Λειτουργίες με υψηλή ακρίβεια (άξονας Χ)
Εισαγόμενος ψηφιακός αισθητήρας (άξονας Z1)
Εύκολη αντικατάσταση πινέλας χωρίς επανακατάταξη
Διγλωσσικό λογισμικό (κινεζικά/αγγλικά)
Εισαγωγή/εξαγωγή αρχείων συμβατών με το CAD (δοχή DXF)
Προηγμένα χαρακτηριστικά αυτοματοποίησης των μετρήσεων
Μέγεθος εξοπλισμού
| Διάσταση |
Προϊόν |
Συσκευή |
| Διάμετρος (mm) |
1400 |
960 |
| Διάμετρο (mm) |
725 |
960 |
| Υψόμετρο (mm) |
1740 |
1950 |
| Βάρος (kg) |
270 |
300 |
Εγκατάσταση και συντήρηση
Εγκατάσταση και δοκιμή επί τόπου από τον προμηθευτή
Περιεκτικό πρόγραμμα κατάρτισης των χρηστών
Δοκιμές αποδοχής σύμφωνα με εθνικά πρότυπα

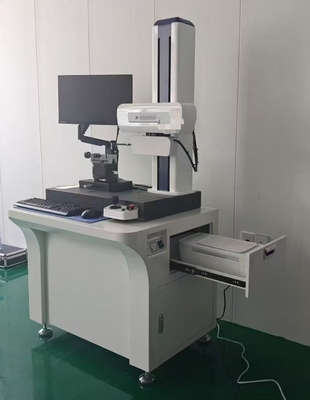

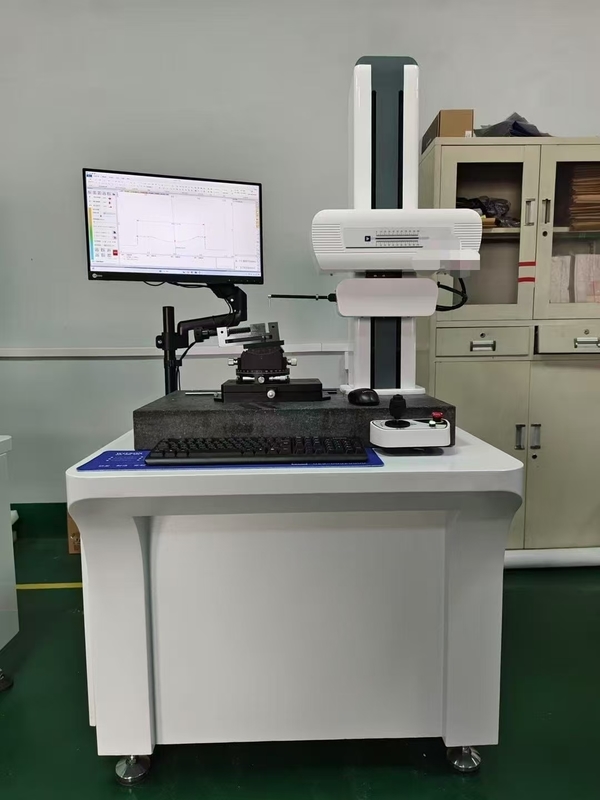

Εικόνες προϊόντων
