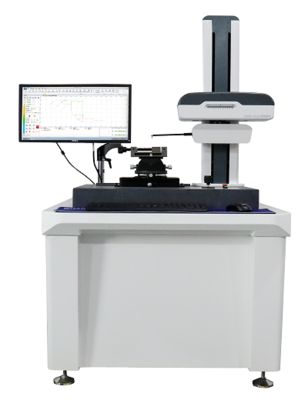

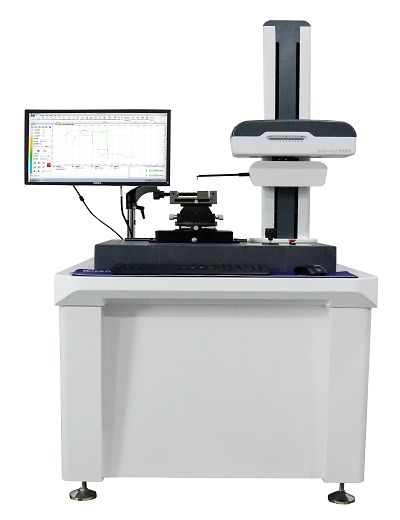

SRT-680G Ενσωματωμένος δοκιμαστής κυματισμού με ψηφιακό αισθητήρα πλέγματος
Βασικά χαρακτηριστικά
- Μέτρηση των καρτεσιανών συντεταγμένων με επαφή με το στιλό
- Υψηλής ακρίβειας πλωτή καθοδήγηση αέρα για ακρίβεια στον άξονα Χ
- Ψηφιακός αισθητήρας πλέγματος για ακριβή μέτρηση συντεταγμένων Z
- Πρόγραμμα μέτρησης MMD βασισμένο σε Windows για επεξεργασία δεδομένων
- Ηλεκτρικός έλεγχος τριών αξόνων μέσω λογισμικού ελέγχου
- Πλήρεις δυνατότητες μέτρησης για τα περίμετρα, την τραχύτητα και την κυματοειδή
Τεχνικές προδιαγραφές
| Παράμετρος |
Αξία |
| Άξονας Χ |
200 χιλιοστά |
| Καθαρότητα |
0.6μm /100mm |
| Αισθητήρας Z1 (περίοδος) |
40 mm (συγχρονισμός εύρους τραχύτητας) |
| Z2 (ύψος) |
550 χιλιοστά |
| Γραμμική ακρίβεια |
≤±(1+I0.12HI) μm |
| Ταχύτητα μέτρησης |
00,02 mm έως 4,0 mm/s |
| Τρόπος μέτρησης |
Κίνηση αισθητήρα |
| Απαιτούμενη ισχύς |
Δρομολογιακό ρεύμα 220V±10% 50Hz |
Ικανότητες μέτρησης
Μέγεθος:
Οριζόντια απόσταση, κατακόρυφη απόσταση, γραμμική απόσταση, ακτίνα, διάμετρο
Γωνία:
Οριζόντια γωνία, κατακόρυφη γωνία, εγκάρσια γωνία
Ανεπάρκεια θέσης:
Παράλληλος και κατακόρυφη
Ανεκτικότητα σε φόρμα:
Καθαρότητα, στέμμα, κύκλωμα προφίλ τόξου
Παράμετροι τραχύτητας:
Ra, Rq, Rz(Ry), Rz(DIN), R3z, Rp, Rv, Rt, Rsk, Rsm και άλλα
Παράμετροι κυματισμού:
Wt, Wa, Wp, Wv, Wq, Wc, Wku, Wsk, και άλλα
Φυσικές προδιαγραφές
| Διάσταση |
Προϊόν (mm) |
Συσκευή (mm) |
Βάρος (kg) |
| Διάρκεια |
1400 |
960 |
270 |
| Διάμετρο |
725 |
960 |
300 |
| Υψόμετρο |
1740 |
1950 |
0.88 CBM |
Περιβαλλοντικές απαιτήσεις
Θέρμανση:
10-30°C
Η υγρασία:
< 85% RH
Δονήσεις:
Καμία εμφανής δόνηση, RMS≤50Hz 2,5μm/s, RMS>50Hz 5,0μm/s
Δύναμη:
Εναλλακτικός ρεύμα 220V±10% 50Hz με ανεξάρτητη γείωση
