TG-M70C Ρομπότ Μαγνητικής Ερπύστριας για Μέτρηση Διάβρωσης και Πάχους με Ηλεκτρομαγνητικό Υπέρηχο για Ανίχνευση Διάβρωσης σε Τοιχώματα Πλακών

TG-M70C Μαγνητικός ρομπότ διαβρωτικής διαδρομής και ηλεκτρομαγνητικού υπερηχητικού μετρητή πάχους για ανίχνευση διαβρωτικής διάβρωσης στοίχων πλάκας

1Σύντομα.Εισαγωγή

Αυτό το σύστημαΜπορεί να συνειδητοποιήσει την ταχεία ανίχνευση της διάβρωσης πάχους τοίχου σε μεγάλο υψόμετρο μέσω συστήματος τηλεχειρισμού.

• Χρησιμοποιώντας τον σπάνιο γήινο τροχό υψηλής αντοχής μόνιμου μαγνήτη, ακόμη και αν υπάρχει μια απροσδόκητη διακοπή ρεύματος, δεν θα πέσει από την επιφάνεια ανίχνευσης.κάθετες και αντιστροφές πολλαπλών κινήσεις στάσης στην επιφάνεια σιδηρομαγνητικών κατασκευαστικών στοιχείων.
• Εγκατάστασηηλεκτρομαγνητικός ανιχνευτής πάχους υπερήχων για ταχεία ανίχνευση και τοποθέτηση κατά της διάβρωσης του τοίχου
• Ακριβής σάρωση της περιοχής για να δοκιμάσει τη διάβρωση του πάχους.
• Συμφωνία με το A scan και το B scan.
• Εξοπλισμένη με κάμερα βίντεο, η κατάσταση βίντεο της επιφάνειας που ελέγχεται μπορεί να παρατηρηθεί σε πραγματικό χρόνο.
• Το σύστημα τηλεχειρισμού για τον έλεγχο της κατεύθυνσης σάρωσης, και μπορεί να προεπιλεγεί κατεύθυνση σάρωσης.
• (Επιλογική) λειτουργία υψηλής θερμοκρασίας: με λειτουργία προειδοποίησης και προστασίας υπερθερμοκρασίας, μπορεί να πραγματοποιήσει την άμεση ανίχνευση υλικών υψηλής θερμοκρασίας εντός των ορίων -10 ~ + 150 °C.
• 2Διαμόρφωση και τιμή

• Άρθρο	Ονομασία	Μονάδα	Ποσότητα	Σημείωση
  1	Δοκιμαστικός οικοδεσπότης (PC και λογισμικό)	σύνολο	1
  2	Δύο τροχοί μαγνητικός σέρβιρος TG-M70C (συμπεριλαμβάνεται η μονάδα μέτρησης βίντεο και πάχους)	σύνολο	1
  3	Ηλεκτρική τροφοδοσία και κουτί ελέγχου	Μονάδα	1
  4	Ελεγκτής	Μονάδα	1
  5	Μηχανισμός σήμανσης ελαττωμάτων	Μονάδα	1	Προαιρετικό
  6	Καλώδιο ελέγχου δοκιμής	μέτρο	30	Μπορεί να προσαρμοστεί ≤50m
  7	Προστασία από πτώση σχοινιών ασφαλείας	μέτρο	30
  8	Άλλα εξαρτήματα (μαγνητικές πλακέτες αποσυναρμολόγησης κλπ.)	σύνολο	1
  Συνολικά (συμπεριλαμβανομένου του ΦΠΑ, του κόστους αποστολής και των τελών κατάρτισης προσωπικού)

• 3.Μαγνητικός ελεγκτής και οικοδεσπότης
  1. Λειτουργικά χαρακτηριστικά
• ★(Διαφορετικά)λειτουργία υψηλής θερμοκρασίας:με λειτουργία προειδοποίησης και προστασίας από υπερθερμοκρασία (όταν η θερμοκρασία υπερβαίνει, θα υπενθυμίζει στον χρήστη να οδηγήσει το μηχάνημα στην ζώνη θερμοκρασίας περιβάλλοντος· μετά την ψύξη,να υπενθυμίζει στον χρήστη να οδηγήσει το σκάφος σε περιοχή υψηλής θερμοκρασίας και να συνεχίσει τη λειτουργία ανίχνευσης), μπορεί να συνειδητοποιήσει την άμεση ανίχνευση υλικών υψηλής θερμοκρασίας σε εύρος -10~+150°C.
• ★Ενσωματωμένες διπλές κάμερες με μπροστινή και οπίσθια θέα: η θέση ελέγχου και ο δρόμος ελέγχου των εναέριων εξαρτημάτων μπορούν να παρακολουθούνται και να ρυθμίζονται σε πραγματικό χρόνο στο έδαφος, εξασφαλίζοντας μια ελεγχόμενη τροχιά ελέγχου.
• Δυνατή μαγνητική αναρρόφηση, βαρύ φορτίο, υψηλή ασφάλεια: η χρήση σπάνιων γαιών υψηλής αντοχής μόνιμο μαγνητικό τροχό, μπορεί να απορροφηθεί σταθερά στην επιφάνεια των σιδηρομαγνητικών υλικών (όταν σταθμεύει με ανθρώπινη δύναμη είναι επίσης δύσκολο να τραβήξει κάτω),Δηλαδή...Η συσκευή είναι επίσης εξοπλισμένη με συσκευή πρόληψης πτώσεων για την πρόληψη τυχαίων πτώσεων.
• Ποικιλία στάσεων κίνησης: Είναι ασφαλές να ταξιδεύετε στην επιφάνεια των σιδηρομαγνητικών υλικών σε διαφορετικές στάσεις, όπως κάθετη, οριζόντια (πάνω και κάτω), κλίση και ανάποδα.
• Υψηλή ακρίβεια κίνησης: υιοθετώντας υψηλής ισχύος λειτουργία διπλής κίνησης κινητήρα, μπορεί με ακρίβεια να προχωρήσει και να υποχωρήσει και να κατευθύνει.και μπορεί να ορίσει με ακρίβεια την απόσταση βήματος και το χτύπημα της διαμήκης πρόοδος και υποχώρηση.
• Ευέλικτη και ευφυής σχεδίαση του αμαξώματος: συμπαγές μέγεθος, μικρή ακτίνα στροφής, με λαβή, μπορεί εύκολα να μετακινηθεί, να τοποθετηθεί, να ανακυκλωθεί.
• ★Λειτουργία προσανατολισμού κίνησης: Με τη λειτουργία μακροεπιτήρησης με βίντεο, μπορεί να παρατηρήσει την κατάσταση βίντεο της επιφάνειας που ελέγχεται εγκαίρως.
• ★Με εντοπισμό απόστασης (λάθος τοποθέτησης ≤ 30 mm), (προαιρετική) λειτουργία σήμανσης ελαττωμάτων, βολική για την επανάληψη της παρατήρησης ύποπτων περιοχών.
• ★Με τον ηλεκτρικό μηχανισμό ανύψωσης του ανιχνευτή, ο ανιχνευτής μπορεί να ανυψωθεί όταν διασχίζει εμπόδια όπως συγκόλληση και εξόγκωση, αποφεύγοντας να κρατηθεί πίσω.
• Επαγγελματικά σχεδιασμένος "μηχανισμός συμπίεσης με σαρώσεις" εξασφαλίζει τη σταθερότητα της σύνδεσης ταξιδιού και του ανιχνευτή.
• Με ειδικά καλώδια, ανθεκτικές στις εκρήξεις πρίζες και συσκευές προστασίας από διαρροές, έχει υψηλή ηλεκτρική ασφάλεια.
• Το EMAT και άλλες ενότητες κυκλώματος στο σώμα του ρομπότ είναι σφραγισμένα σε ένα προστατευτικό κουτί για να αποτρέψουν την είσοδο νερού, σιδερένιων σφραγίδων και άλλων ξένων αντικειμένων.
• Το φορητό ράφι καλωδίων ενσωματώνει ένα αφαιρούμενο, υψηλής φωτεινότητας (όρατο από το φως του ήλιου),Πίνακας βιομηχανικού ελέγχου υψηλής ευκρίνειας που λαμβάνει υπόψη το περιβάλλον λειτουργίας και τις συνθήκες χρήσης στο πεδίο.
• Πλήρως προγραμματισμένος έλεγχος κίνησης και παράλληλη συγχρονισμένη επεξεργασία: μπορούν να συλλέγονται ταυτόχρονα δεδομένα υπερήχων, δεδομένα εικόνας και δεδομένα απόστασης ταξιδιού,που μπορεί να εξασφαλίσει τον συγχρονισμό και την ακρίβεια των δεδομένων και των αρχείων, και να βελτιώσει σημαντικά την αποτελεσματικότητα της εργασίας.
• Το λογισμικό λειτουργίας του κεντρικού υπολογιστή διαθέτει λειτουργικές ενότητες για την αλληλεπίδραση ανθρώπου-υπολογιστή, τη διαχείριση των χρηστών, την εισαγωγή παραμέτρων, τη δημιουργία εκθέσεων και την έκδοση/εκτύπωση, τη συντήρηση δεδομένων και τη δημιουργία αντιγράφων ασφαλείας,ημερολόγια λειτουργίας, online βοήθεια και ούτω καθεξής.
  1. Τεχνική παράμετρος
• Διοικητής: CPU≥ i5/4GHz τετραπυρηνικό, υψηλού επιπέδου βιομηχανική επίπεδη οθόνη, υψηλής φωτεινότητας οθόνη HD 10,6 ιντσών (μπορεί να προσαρμοστεί), πρότυπο σκληρό δίσκο υψηλής ταχύτητας 500G (επεκτάσιμο), προστασία IPX3.
• Καλώδιο ελέγχου (απόσταση έλξης): 30m (μπορεί να προσαρμοστεί ≤50m)
• Κίνηση κίνησης: ρύθμιση ταχύτητας τρίτης ταχύτητας (χαμηλή ταχύτητα 20 mm/s, μέση ταχύτητα 50 mm/s, υψηλή ταχύτητα 100 mm/s), μπορεί να μετακινηθεί γρήγορα στην θέση ανίχνευσης ή να υποχωρήσει στο έδαφος.Δυνατότητα διέλευσης εμποδίων της κυψελώδους σκάλας ≤4 mm
• ★Ελάχιστη ακτίνα καμπυλότητας της επιφάνειας του εργαστηρίου R: εξωτερική διαμήκη αξιωτική κίνηση του σωλήνα ≥ 85 mm, εξωτερική περιφερειακή κίνηση του σωλήνα ≥ 110 mm.η κίνηση του εσωτερικού μήκους του σωλήνα ≥ 250 mm, η εσωτερική κίνηση περιφέρειας του σωλήνα ≥850mm, η εξωτερική κίνηση της μπάλας ≥150mm, η εσωτερική κίνηση της μπάλας ≥850mm
• ★Σώμα τροχαίου (με ενσωματωμένη μονάδα EMAT): L395×W150×H145mm, βάρους περίπου 7,5kg
• Ελέγχος: L220×W145×H60mm, 3,5 ιντσών 640×480 pixel οθόνη αφής, βάρος περίπου 0,4kg
• Βίντεο παρακολούθησης (εικόνα)
• Πηγή φωτισμού: πηγή φωτισμού LED υψηλής φωτεινότητας, ρύθμιση 5 επιπέδων
• ★Προσωρινή κάμερα: χρωματική CMOS, δυναμικά και στατικά pixel 2 εκατ. /1920×1080, μέγιστη γωνία εικόνας 90°, οπτική ζουμ 10×, συνδυασμένη περιστρεφόμενη πλατφόρμα: περιστροφή προς τα πάνω και προς τα κάτω 180°, περιστροφή αριστερά και δεξιά 60°
• ★Πίσω κάμερα: χρωματική CMOS, δυναμικά και στατικά pixel 3 εκατομμύρια /2304×1296, γωνία εικόνας 90°
• Ηλεκτρική τροφοδοσία: μονοφασική AC100~240V, 50/60Hz, κατανάλωση ισχύος ≤200VA
• Θερμοκρασία -10°C~+50°C, υγρασία ≤85%R.H.
• ★(Διαφορετικά)λειτουργία υψηλής θερμοκρασίας:
• -10~+50°C: συνεχής λειτουργία, χωρίς να απαιτείται ειδική ψύξη
• 50~150°C: κατακόρυφη, οριζόντια ανάρτηση, κλίση, στάση στα χέρια και άλλες στάσεις (θα είναι καλή), κάθε χρόνος εργασίας ≤3h @50~100°C, ≤2h @100~150°C, διάστημα ψύξης ≥1h·οριζόντια θέση κλίσης (η πιο έντονη ψήσιμη κατάσταση), κάθε χρόνος εργασίας ≤ 2 ώρες @ 50~100°C, ≤ 1 ώρα @ 100~150°C, διάστημα ψύξης ≥ 1 ώρα.
• Μονάδα μέτρησης πάχους EAMT
  1. Λειτουργικά χαρακτηριστικά
• ★Δεν απαιτείται γυάλωση της επιφάνειας, διείσδυση αντι-σάρωσης και σκουριάς και δεν απαιτείται σύνδεση.
• ★Η μέτρηση πάχους μπορεί να διεισδύσει στην διάβρωση της επιφάνειας, τη μπογιά, την προστασία από τη διάβρωση και άλλες επικαλύψεις έως και 4 mm πάχους.Η τιμή πάχους των μεταλλικών αντικειμένων που εμφανίζεται από το όργανο δεν χρειάζεται να λαμβάνει υπόψη τον υπολογισμό του πάχους της επικάλυψης.
• ★Η μη κατακόρυφη μέτρηση (μετατροπέας/ζωντανός προς την κανονική γραμμή του αντικειμένου που υποβάλλεται σε δοκιμή) είναι έως ±25^o, η οποία απαιτεί λιγότερη κατακόρυφη μετά την τοποθέτηση του ανιχνευτή.

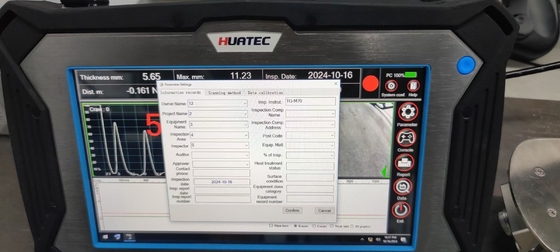

• Τα αποτελέσματα της μέτρησης του πάχους μπορούν να εμφανίζονται σε μορφή ψηφιακής αξίας, σε μορφή A-scan, σε μορφή εικόνας B-scan με βάση το χρόνο, ★ και σε μορφή εικόνας B-scan με βάση την απόσταση (ενσωματωτής).
• ★Χρησιμοποιώντας εξειδικευμένο έξυπνο αλγόριθμο, υπάρχουν τρεις τρόποι μέτρησης πάχους: αυτόματη λειτουργία, χειροκίνητη λειτουργία με μία θύρα (μέθοδος με μία κορυφή), χειροκίνητη λειτουργία με διπλή θύρα (μέθοδος από κορυφή σε κορυφή).Μειώνει σημαντικά την επίδραση των ανθρώπινων παραγόντων και απλοποιεί τα βήματα λειτουργίας.
• Ενσωματωμένη βάση δεδομένων της ταχύτητας κύματος κοπής βασικού υλικού και μπορεί να προσαρμόσει την τιμή ταχύτητας κύματος κοπής.
  1. Τεχνικές παραμέτρους
• Μέτρηση πάχους: ακρίβεια 0,04 mm, εύρος 2 ~ 120 mm (χάλυβας)
• ★Διαχωρισμός εργασίας / ανύψωση: ≤ 4 mm
• ★Δεν κατακόρυφη μέτρηση (φυσιολογική για τον μετατροπέα/απόκριση σε σχέση με το υπό δοκιμή αντικείμενο): ± 25^o
• Περιοχή ταχύτητας ήχου1000~9999 m/s, αύξηση ρύθμισης 1 m/s
• Λειτουργία πύλης: αυτόματη πύλη, χειροκίνητη μονοπύλη, χειροκίνητη διπλή πύλη
• Ηλεκτρομαγνητικός υπερηχογράφος: αδύναμοι ή λιγότερο μόνιμοι μαγνήτες, η μαγνητική αναρρόφηση≤15N, κυκλική Φ30× ύψος 44mm, βάρος≤80g
• Θερμοκρασία λειτουργίας: -10~+50°C
• Λογισμικό ανάλυσης μετρήσεων
• ★Συγχρονική εμφάνιση των αποτελεσμάτων της σάρωσης, A, Bs
• Απευθείας εκδίδεται αρχείο δοκιμής, λίστα τιμών πάχους, για τη διευκόλυνση της ανάλυσης και της επεξεργασίας των δεδομένων
• Συμβατό με το λειτουργικό σύστημα Win7~11 (32/64 bit)

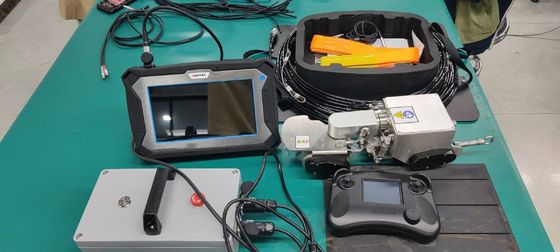

• 4.Λίστα συσκευασίας
• Δοκιμαστικός οικοδεσπότης (PC και λογισμικό) 1 σύνολο
• Δύο τροχοί μαγνητικός σέρβιρος TG-M70C

• (συμπεριλαμβάνεται η μονάδα μέτρησης βίντεο και πάχους) 1 σύνολο

• Κουτί τροφοδοσίας και ελέγχου 1 κομμάτι
• Ελεγκτής 1 κομμάτι
• Μηχανισμός σήμανσης ελαττωμάτων 1 κομμάτι (προαιρετικό)
• Δοκιμαστικό καλώδιο ελέγχου 1 σύνολο
• Τυποποιημένη δοκιμαστική μονάδα (κύκλος φ20 × πάχος 10 mm από χάλυβα άνθρακα) 1 κομμάτι
• Άλλα εξαρτήματα (μαγνητικές πλακέτες αποσυναρμολόγησης κλπ.) 1 σύνολο
• Προστατευτής πτώσης από σχοινί ασφαλείας 1 κομμάτι
• Εγχειρίδιο χειρισμού1 Βιβλίο
• Έκθεση εργοστασιακής δοκιμής1 αντίγραφο
• Πυροσβεστικό κιβώτιο μεταφοράς1 κομμάτι
