TG-M70C Ρομπότ Μαγνητικής Ερπύστριας για Μέτρηση Διάβρωσης και Πάχους με Ηλεκτρομαγνητικό Υπέρηχο για Ανίχνευση Διάβρωσης σε Τοιχώματα Πλακών

TG-M70C Μαγνητικό Ρομπότ Ανίχνευσης Διάβρωσης και Μέτρησης Πάχους με Ηλεκτρομαγνητικό Υπέρηχο για Ανίχνευση Διάβρωσης σε Τοιχώματα Πλακών

1. Σύντομη ΕισαγωγήΑυτό το σύστημα δεν χρειάζεται σκαλωσιά, δεν χρειάζεται αφαίρεση επικαλύψεων, σκουριάς ή μπογιάς, δεν χρειάζεται συνδετικό μέσο. Μπορεί να πραγματοποιήσει ταχεία ανίχνευση διάβρωσης πάχους τοιχώματος σε μεγάλο υψόμετρο μέσω συστήματος τηλεχειρισμού.

Χρησιμοποιώντας τον τροχό μόνιμου μαγνήτη υψηλής αντοχής σπάνιων γαιών, ακόμα και σε περίπτωση απροσδόκητης διακοπής ρεύματος, δεν θα πέσει από την επιφάνεια που ανιχνεύεται. Μπορεί να εκτελέσει οριζόντιες, κάθετες και ανεστραμμένες κινήσεις πολλαπλών θέσεων στην επιφάνεια των σιδηρομαγνητικών εξαρτημάτων.Εγκατάσταση αισθητήρα ηλεκτρομαγνητικού υπερήχου για ταχεία σάρωση και εντοπισμό θέσης έναντι της διάβρωσης των τοιχωμάτων.Ακριβής σάρωση της περιοχής για έλεγχο της διάβρωσης του πάχους.

• Αντιστοίχιση εμφάνισης A-scan και B-scan.
• Εξοπλισμένο με κάμερα βίντεο, η κατάσταση του βίντεο της επιθεωρούμενης επιφάνειας μπορεί να παρατηρηθεί σε πραγματικό χρόνο.Το σύστημα τηλεχειρισμού για τον έλεγχο της κατεύθυνσης σάρωσης και μπορεί να προκαθορίσει την κατεύθυνση σάρωσης.
• (Προαιρετικό) λειτουργία υψηλής θερμοκρασίας: με λειτουργία προειδοποίησης και προστασίας υπερβολικής θερμοκρασίας, μπορεί να πραγματοποιήσει την άμεση ανίχνευση τεμαχίων εργασίας υψηλής θερμοκρασίας εντός -10~+150℃.
• 2. Διαμόρφωση και τιμή
• Στοιχείο
• Όνομα
• Μονάδα
• Ποσότητα

• Σημείωση	1	Κεντρικός υπολογιστής δοκιμής (Η/Υ και λογισμικό)	σετ	1
  ★	Διτροχοφόρο μαγνητικό ανιχνευτή TG-M70C (περιλαμβάνεται μονάδα βίντεο και μέτρησης πάχους)	Λειτουργικά χαρακτηριστικά	★
  3	Κουτί τροφοδοσίας και ελέγχου	Λειτουργικά χαρακτηριστικά	★
  4	Ελεγκτής	Καλώδιο ελέγχου δοκιμής	★
  5	Μηχανισμός σήμανσης ελαττωμάτων	Καλώδιο ελέγχου δοκιμής	★
  Προαιρετικό	6	Καλώδιο ελέγχου δοκιμής	★	30
  Μπορεί να προσαρμοστεί ≤50m	7	σετ	1	30
  8	Άλλα αξεσουάρ (μαγνητικά μαξιλαράκια αποσυναρμολόγησης, κ.λπ.)	σετ	1
  Σύνολο (συμπεριλαμβανομένου του ΦΠΑ, του κόστους αποστολής και των τελών εκπαίδευσης προσωπικού)	3. Μαγνητικός Ανιχνευτής και Κεντρικός Υπολογιστής	Λειτουργικά χαρακτηριστικά	★
  (Προαιρετικό) λειτουργία υψηλής θερμοκρασίας: με λειτουργία προειδοποίησης και προστασίας υπερβολικής θερμοκρασίας (όταν η θερμοκρασία υπερβαίνει, θα υπενθυμίσει στον χρήστη να οδηγήσει τον ανιχνευτή στην ζώνη θερμοκρασίας περιβάλλοντος. Μετά την ψύξη, υπενθυμίστε στον χρήστη να οδηγήσει τον ανιχνευτή στην περιοχή υψηλής θερμοκρασίας και να συνεχίσει τη λειτουργία ανίχνευσης), μπορεί να πραγματοποιήσει την άμεση ανίχνευση τεμαχίων εργασίας υψηλής θερμοκρασίας εντός -10~+150℃.

• ★Ενσωματωμένες μπροστινές και πίσω διπλές κάμερες: η θέση επιθεώρησης και η διαδρομή επιθεώρησης των εξαρτημάτων εναέριας κυκλοφορίας μπορούν να παρακολουθούνται και να ρυθμίζονται σε πραγματικό χρόνο στο έδαφος, εξασφαλίζοντας μια ελεγχόμενη τροχιά επιθεώρησης.
  1. Εύρος ταχύτητας ήχου1000~9999 m/s, Αύξηση ρύθμισης 1 m/s
• Ενσωματωμένη βάση δεδομένων ταχύτητας διάτμησης βασικού υλικού και μπορεί να προσαρμόσει την τιμή ταχύτητας διάτμησης.Τεχνικές παράμετροιΕυέλικτος και έξυπνος σχεδιασμός σώματος: συμπαγές μέγεθος, μικρή ακτίνα στροφής. Με λαβή, μπορεί εύκολα να μετακινηθεί, να τοποθετηθεί, να ανακυκλωθεί.★
• Ενσωματωμένη βάση δεδομένων ταχύτητας διάτμησης βασικού υλικού και μπορεί να προσαρμόσει την τιμή ταχύτητας διάτμησης.★Με τοποθέτηση απόστασης (σφάλμα τοποθέτησης ≤30mm), (προαιρετική) λειτουργία σήμανσης ελαττωμάτων, βολικό για επανάληψη της παρατήρησης ύποπτων περιοχών.★Με μηχανισμό ανύψωσης ηλεκτρικού αισθητήρα, ο αισθητήρας μπορεί να ανυψωθεί κατά τη διέλευση εμποδίων όπως συγκολλήσεις και εξογκώματα, αποφεύγοντας την παρεμπόδιση.
• Ο επαγγελματικά σχεδιασμένος "μηχανισμός σύσφιξης σάρωσης" εξασφαλίζει τη σταθερότητα της κίνησης και της σύζευξης του αισθητήρα.Με ειδικά καλώδια, αντιεκρηκτικές πρίζες και συσκευές προστασίας διαρροής, έχει υψηλή ηλεκτρική ασφάλεια.
• Οι μονάδες EMAT και άλλες μονάδες κυκλώματος στο σώμα του ρομπότ είναι σφραγισμένες σε ένα προστατευτικό κουτί για να αποτρέψουν την είσοδο νερού, σιδηροπυρίτη και άλλων ξένων αντικειμένων.Η φορητή σχάρα καλωδίων ενσωματώνει ένα αφαιρούμενο, υψηλής φωτεινότητας (ορατό στο φως του ήλιου), βιομηχανικό πίνακα ελέγχου υψηλής ευκρίνειας που λαμβάνει υπόψη το περιβάλλον λειτουργίας και τις συνθήκες χρήσης στο πεδίο.
• Πλήρως προγραμματισμένος έλεγχος κίνησης και παράλληλη σύγχρονη επεξεργασία: δεδομένα υπερήχων, δεδομένα εικόνας και δεδομένα απόστασης ταξιδιού μπορούν να αποκτηθούν ταυτόχρονα, γεγονός που μπορεί να εξασφαλίσει τον συγχρονισμό και την ακρίβεια των δεδομένων και των αρχείων και να βελτιώσει σημαντικά την αποδοτικότητα της εργασίας.Το λογισμικό λειτουργίας του κεντρικού υπολογιστή διαθέτει λειτουργικές μονάδες για αλληλεπίδραση ανθρώπου-υπολογιστή, διαχείριση χρηστών, εισαγωγή παραμέτρων, δημιουργία και έξοδο/εκτύπωση αναφορών, συντήρηση και δημιουργία αντιγράφων ασφαλείας δεδομένων, αρχεία καταγραφής λειτουργιών, ηλεκτρονική βοήθεια και ούτω καθεξής.
• Τεχνική παράμετροςΚεντρικός υπολογιστής: CPU≥ i5/4GHz τετραπύρηνος, βιομηχανικός επίπεδος πίνακας υψηλής ποιότητας, οθόνη HD υψηλής φωτεινότητας 10,6 ιντσών (μπορεί να προσαρμοστεί), τυπικός σκληρός δίσκος υψηλής ταχύτητας 500G (επεκτάσιμος), προστασία IPX3.
• Ενσωματωμένη βάση δεδομένων ταχύτητας διάτμησης βασικού υλικού και μπορεί να προσαρμόσει την τιμή ταχύτητας διάτμησης.Κινούμενη κίνηση: ρύθμιση ταχύτητας τρίτης ταχύτητας (χαμηλή ταχύτητα 20 mm/s, μεσαία ταχύτητα 50 mm/s, υψηλή ταχύτητα 100 mm/s), μπορεί να ταξιδέψει γρήγορα στη θέση ανίχνευσης ή να υποχωρήσει στο έδαφος. Δυνατότητα διέλευσης εμποδίων σκαλοπατιού ≤4mm★Ελάχιστη ακτίνα καμπυλότητας της επιφάνειας του τεμαχίου εργασίας R: η εξωτερική διαμήκης αξονική κίνηση του σωλήνα ≥85mm, η εξωτερική περιφερειακή κίνηση του σωλήνα ≥110mm. η εσωτερική διαμήκης αξονική κίνηση του σωλήνα ≥250mm, η εσωτερική περιφερειακή κίνηση του σωλήνα ≥850mm. η εξωτερική κίνηση της μπάλας ≥150mm, η εσωτερική κίνηση της μπάλας ≥850mm
• ★Σώμα ανιχνευτή (με ενσωματωμένη μονάδα EMAT): L395×W150×H145mm, ζυγίζει περίπου 7,5kg
• Ελεγκτής: L220×W145×H60mm, οθόνη αφής 3,5 ιντσών 640×480 pixel, βάρος περίπου 0,4kg
• Παρακολούθηση βίντεο (οπτική επιθεώρηση)
• Πηγή φωτισμού: πηγή φωτισμού LED υψηλής φωτεινότητας, ρύθμιση 5 επιπέδων
• ★Μπροστινή κάμερα: έγχρωμο CMOS, δυναμικά και στατικά pixel 2 εκατομμύρια /1920
• ×
• 1080, μέγιστη γωνία θέασης 90°, οπτικό ζουμ 10×, συνδυασμένη περιστρεφόμενη πλατφόρμα: πάνω και κάτω περιστροφή 180°, αριστερή και δεξιά περιστροφή 60°
• ★Πίσω κάμερα: έγχρωμο CMOS, δυναμικά και στατικά pixel 3 εκατομμύρια /2304×1296, γωνία θέασης 90°
  1. Τροφοδοσία: μονοφασική AC100~240V, 50/60Hz, κατανάλωση ισχύος ≤200VA
• Θερμοκρασία -10℃~+50℃, Υγρασία ≤85%R.H
• ★
• (Προαιρετικό) λειτουργία υψηλής θερμοκρασίας:
• -10~+50℃: συνεχής λειτουργία, δεν απαιτείται ειδική ψύξη
• 50~150℃: κάθετη, οριζόντια ανάρτηση, κλίση, handstand και άλλες στάσεις (θα είναι καλό), κάθε χρόνος εργασίας ≤3h @50~100℃, ≤2h @100~150℃, διάστημα ψύξης ≥1h. οριζόντια θέση (το πιο σοβαρό ψήσιμο), κάθε χρόνος εργασίας ≤2h @50~100℃, ≤1h @100~150℃, διάστημα ψύξης ≥1h.
• Μονάδα μέτρησης πάχους EAMT
• Λειτουργικά χαρακτηριστικά
• ★Δεν χρειάζεται στίλβωση επιφάνειας, διείσδυση αντιδιαβρωτικής επίστρωσης και σκουριάς και δεν χρειάζεται συνδετικό μέσο.
• ★Η μέτρηση πάχους μπορεί να διεισδύσει στη διάβρωση της επιφάνειας, τη βαφή, την προστασία από τη διάβρωση και άλλες επιστρώσεις πάχους έως 4mm. Η τιμή πάχους μεταλλικών αντικειμένων που εμφανίζονται από το όργανο δεν χρειάζεται να λάβει υπόψη τον υπολογισμό του πάχους της επίστρωσης.★Η μη κάθετη μέτρηση (μετατροπέας/αισθητήρας προς την κάθετη γραμμή του αντικειμένου που πρόκειται να ελεγχθεί) είναι έως και ±25o
• , η οποία απαιτεί λιγότερη κάθετη μετά την τοποθέτηση του αισθητήρα.
• Τα αποτελέσματα μέτρησης πάχους μπορούν να εμφανιστούν σε μορφή ψηφιακής τιμής, μορφή A-scan, μορφή εικόνας B-scan που βασίζεται στον χρόνο, ★και μορφή εικόνας B-scan που βασίζεται στην απόσταση (κωδικοποιητής).
• ★Χρησιμοποιώντας τον έξυπνο αλγόριθμο ειδικών, υπάρχουν τρεις τρόποι μέτρησης πάχους: αυτόματος τρόπος, χειροκίνητος τρόπος μονής πύλης (μέθοδος μονής κορυφής), χειροκίνητος τρόπος διπλής πύλης (μέθοδος κορυφής προς κορυφή). Μειώνει σημαντικά την επίδραση των ανθρώπινων παραγόντων και απλοποιεί τα βήματα λειτουργίας.
• Ενσωματωμένη βάση δεδομένων ταχύτητας διάτμησης βασικού υλικού και μπορεί να προσαρμόσει την τιμή ταχύτητας διάτμησης.Τεχνικές παράμετροιΜέτρηση πάχους: Ακρίβεια 0,04mm, Εύρος 2~120 mm (Χάλυβας)
• ★Διάκενο εργασίας / ανύψωση:≤4mm
• ★Μη κάθετη μέτρηση (κανονική προς τον μετατροπέα/αισθητήρα σε σχέση με το υπό δοκιμή αντικείμενο):±25
• o
  1. Εύρος ταχύτητας ήχου1000~9999 m/s, Αύξηση ρύθμισης 1 m/s
• Λειτουργία πύλης: αυτόματη πύλη, χειροκίνητη μονή πύλη, χειροκίνητη διπλή πύλη
• Ηλεκτρομαγνητικός αισθητήρας υπερήχων: ασθενείς ή λιγότεροι μόνιμοι μαγνήτες, η μαγνητική αναρρόφηση≤15N, κυκλική Φ30× ύψος 44mm, βάρος≤80g
• Θερμοκρασία λειτουργίας: -10~+50℃^{Ελεγκτής 1 Τεμάχιο}★Συγχρονισμένη εμφάνιση των αποτελεσμάτων πάχους, A, Bscan
• Εκδίδει απευθείας ένα αρχείο δοκιμής, ★λίστα τιμών πάχους, για διευκόλυνση της ανάλυσης και επεξεργασίας δεδομένων
• Συμβατό με το λειτουργικό σύστημα Win7~11 (32/64 bit)
• 4. Λίστα συσκευασίας

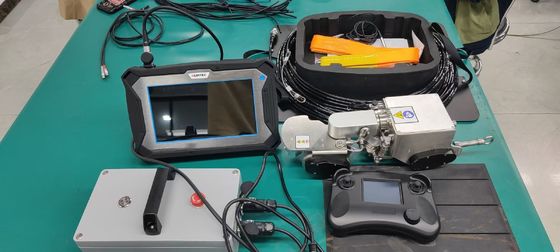

  1. Κεντρικός υπολογιστής δοκιμής (Η/Υ και λογισμικό) 1 σετ
• Διτροχοφόρο μαγνητικό ανιχνευτή TG-M70C
• (Περιλαμβάνεται μονάδα βίντεο και μέτρησης πάχους) 1 σετ
• Κουτί τροφοδοσίας και ελέγχου 1 Τεμάχιο^{Ελεγκτής 1 Τεμάχιο}
• Μηχανισμός σήμανσης ελαττωμάτων 1 Τεμάχιο (προαιρετικό)
• Καλώδιο ελέγχου δοκιμής 1 Σετ
• Τυπικό μπλοκ δοκιμής (κυκλικό από ανθρακούχο χάλυβα Φ20 × πάχος 10mm) 1 Τεμάχιο
• Άλλα αξεσουάρ (μαγνητικά μαξιλαράκια αποσυναρμολόγησης, κ.λπ.) 1 Σετ
• Συσκευή αποτροπής πτώσης σχοινιού ασφαλείας 1 Τεμάχιο
• Εγχειρίδιο λειτουργίας 1 Βιβλίο
• Έκθεση δοκιμής εργοστασίου 1 Αντίγραφο
• Αντικραδασμικό κουτί μεταφοράς 1 Τεμάχιο

•



•

•
