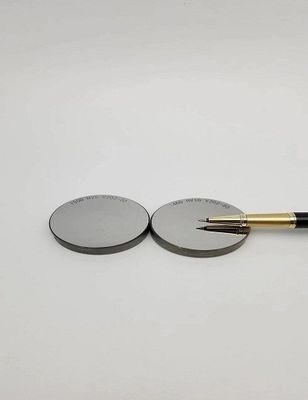

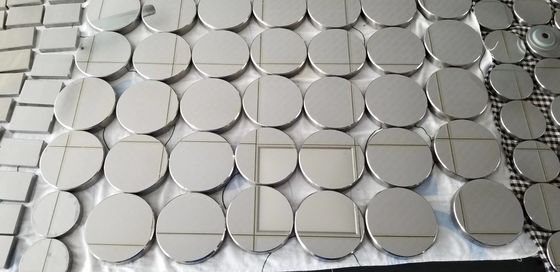

NDT Μπλοκ σκληρότητας για πάγκο τύπου Brinell Rockwell Vickers Δοκιμαστής σκληρότητας

Τμήματα σκληρότητας NDT για δοκιμαστή σκληρότητας τύπου πάγκου Brinell Rockwell Vickers

Μπλοκ σκληρότητας Brinell.

• • Σκοπός: Χρησιμοποιείται για την ετήσια έμμεση επαλήθευση και βαθμονόμηση των δοκιμαστών σκληρότητας Brinell, καθώς και για τους κυκλικούς (ημερήσιους) ελέγχους των δοκιμαστών σκληρότητας.
  • ΠεριγραφήΗ επιφάνεια μπορεί να είναι είτε γυαλιστερή - γυαλιστερή είτε ματ. Το μπλοκ σκληρότητας είναι ορθογώνιο, με διαστάσεις 150 mm x 125 mm x 16 mm,και είναι διαθέσιμο σε κλίμακες Brinell που κυμαίνονται από 2.5/62.5 έως 10/3000, με τιμές σκληρότητας περίπου 70, 100, 150, 170, 200, 250, 300, 350, 400, 450, 500, 550, 600, 650 HB.Παρέχεται με πιστοποιητικό UKAS σύμφωνα με το ISO 6506-3 και το ASTM E10.

    Τύπος	Περιοχή τιμών
    Ροκγουελ.	60-70HRC
    	35-55HRC
    	20-30HRC
    	60-70HRA
    	70-85HRA
    	85-95HRB
    	60-70 HRB
    	45-55HRB(Κουπράν)
    	30-40HRB ((Κόπρος)
    	90-100HRF
    	80-90 HRF ((Κόπρ)
    Πλαστικό Rockwell	70-94HRE(Χάλυβα)
    	100-120HRL(Κουπράν)
    	85-100HRM(Χάλυβα)
    	114-125HRR(Χάλυβα)
    Επιφανειακό Rockwell	88-92HR15N
    	74-82HR30N
    	45-55HR30N
    	45-55HR45N
    	85-91HR15T
    	70-80HR30T
    	54-72HR45T
    Μπρίνελ	150-250HBW10/3000
    	150-250HBW5/750
    	150-250HBW2.5/187.5
    	75-125HBW10/1000
    	75-125 HBW5/250
    	75-125HBW2.5/62.5
    	250-350HBW10/3000
    	250-350HBW5/750
    	250-350HBW2.5/187.5
    Βίκερς	700-800HV3
    	700-800HV5
    	700-800HV10
    	700-800HV30
    	700-800HV50
    	400-600 HV5
    	400-600HV10
    	400-600 HV30
    	175-225 HV5



    Μικροβικέρ	700-800 HV1
    	700-800 HV0.5
    	700-800 HV0.3
    	700-800HV0.2
    	400-600 HV0.2
    	400-600 HV0.1
    	175-225 HV0.1
    	175-225 HV0.05

• Μονάδα σκληρότητας Rockwell
  • ΣκοπόςΧρησιμοποιείται για την βαθμονόμηση και επαλήθευση της ακρίβειας των δοκιμαστών σκληρότητας Rockwell.
  • Αρχή: Η δοκιμή σκληρότητας Rockwell χρησιμοποιεί διαφορετικούς εισροείς και φορτία για να πιέσει στην επιφάνεια του υλικού.Μετρώντας τη διαφορά βάθους της εισροής υπό την επίδραση της προφόρτωσης και του συνολικού φορτίουΤο μπλοκ σκληρότητας παρέχει μια τυποποιημένη αναφορά βάθους εσοχής για αυτή τη μέτρηση.
• Βάρος σκληρότητας Vickers
  • ΣκοπόςΧρησιμοποιείται για την βαθμονόμηση και την επαλήθευση των δοκιμαστών σκληρότητας Vickers.
  • Αρχή: Η δοκιμή σκληρότητας Vickers χρησιμοποιεί ένα διαμαντένιο ελαστικό με γωνία 136° ανάμεσα σε αντίθετες όψεις για να πιέσει το δείγμα.Η τιμή σκληρότητας αντιπροσωπεύεται από το ποσοστό του φορτίου διαιρούμενο με την περιοχή εσοχήςΤο μπλοκ σκληρότητας Vickers έχει μια γνωστή τιμή σκληρότητας, και συγκρίνοντας το μέγεθος και το φορτίο των εσοδών στο μπλοκ σκληρότητας με την τυποποιημένη τιμή,η ακρίβεια του δοκιμαστή σκληρότητας μπορεί να αξιολογηθεί
