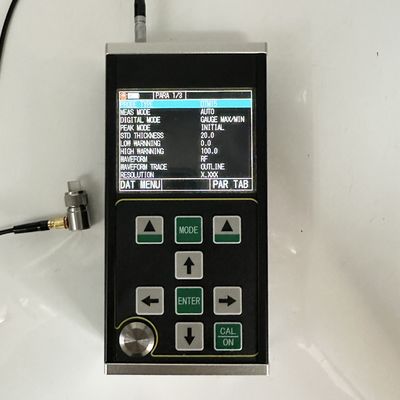

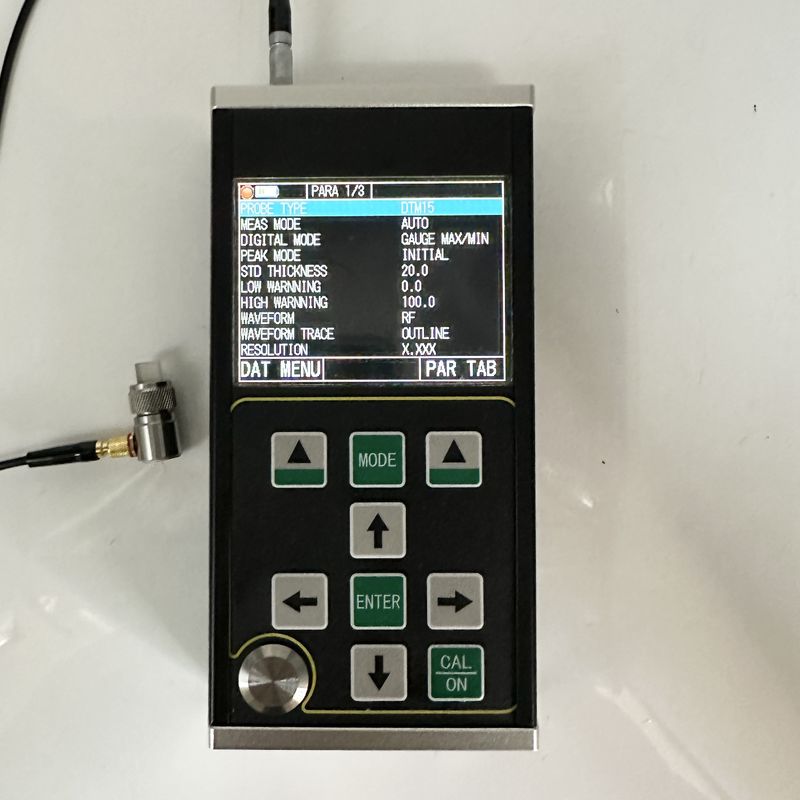

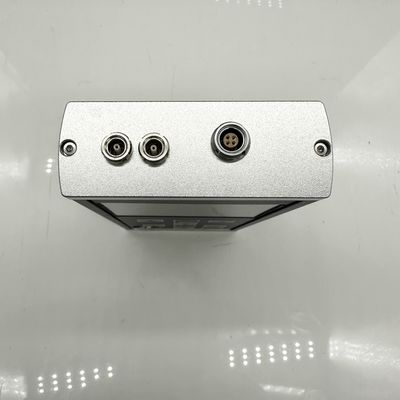

Α/Β σάρωση Χονδρικός ψηφιακός μετρητής πάχους υπερήχων υψηλής ακρίβειας
Το TG-5700 είναι ένας νέος τύπος φορητού ψηφιακού μετρητή πάχους υπερήχων υψηλής ακρίβειας με σάρωση A / B. Υιοθετεί την αρχή της μέτρησης πάχους υπερήχων με βάση την αντανάκλαση παλμών.Είναι κατάλληλο για τη μέτρηση του πάχους του υλικού που μπορεί να κάνει υπερηχητικό κύμα διαδίδονται σε αυτό με σταθερή ταχύτητα και να πάρει την αντανάκλαση από την πίσωΗ ανάλυση μέτρησης είναι 0,001 mm και το εύρος μέτρησης είναι τόσο λεπτό όσο 0,15 mm (χάλυβας).
Το προϊόν αυτό μπορεί να μετρήσει με ακρίβεια τις πλάκες και τα επεξεργασμένα μέρη.Μπορεί να χρησιμοποιηθεί στο πετρέλαιο., χημική βιομηχανία, μεταλλουργία, ναυπηγική, αεροδιαστημική, ενέργεια και άλλους τομείς.
Το προϊόν αυτό συμμορφώνεται με τα ακόλουθα πρότυπα: Προδιαγραφή βαθμονόμησης για υπερηχητικό μετρητή πάχους (JJF 1126-2004).
Κύρια χαρακτηριστικά λειτουργίας
●Το προϊόν αυτό διαθέτει λειτουργία A-scan, λειτουργία B-scan και λειτουργία αριθμητικής απεικόνισης.
● Το εύρος μέτρησης είναι ευρύ και υιοθετείται η μοναδική τεχνολογία "πολλαπλών ηχών" για την πραγματοποίηση της μέτρησης υπεραπλών τμημάτων, με ελάχιστο πάχος μέτρησης 0,15 mm (χάλυβας).
● Το προϊόν αυτό μπορεί να μετρήσει το πάχος με υψηλή ακρίβεια και η μέγιστη ανάλυση μέτρησης μπορεί να φτάσει τα 0,001 mm. Η ανάλυση επανάληψης μπορεί να φτάσει τα ± 0,002 mm.
● Έχει τις λειτουργίες της διεισδυτικής επικάλυψης και της μέτρησης ηχώ προς ηχώ, η οποία χρησιμοποιείται για τη μέτρηση υλικών με στρώμα χρώματος και επικάλυψη στην επιφάνεια.
● Πολλαπλές λειτουργίες μέτρησης: οι λειτουργίες mb-e, E-E και me-e ανταποκρίνονται στη μέτρηση συμβατικών παχών εργαστηρίων. Η λεπτή λειτουργία πραγματοποιεί τη μέτρηση λεπτών μερών.
● Οι αριθμητικές λειτουργίες περιλαμβάνουν: τη συνήθη λειτουργία αξίας πάχους, τη λειτουργία διαφοράς / ποσοστού μείωσης και τη λειτουργία μέγιστης αξίας.
● Δύο τρόποι αύξησης: αυτόματη αύξηση / χειροκίνητη αύξηση.
● Μπορεί να ρυθμιστεί χειροκίνητη και αυτόματη διακοπή λειτουργίας, με λειτουργία εξοικονόμησης ενέργειας.
● Υποστηρίζει μια ποικιλία ανιχνευτών, συμπεριλαμβανομένου του ανιχνευτή διπλού κρυστάλλου και του ανιχνευτή μονοκρυστάλλου, και υποστηρίζει ανιχνευτή υψηλής συχνότητας έως 20MHz·
● Υποστηρίζει την αποθήκευση μαζικής μάζας και μπορεί να αποθηκεύσει ταυτόχρονα 100000 τιμές πάχους, 500 ομάδες κυματικών μορφών A-scan και 500 ομάδες κυματικών μορφών B-scan.
● Μεγάλη 3,5 ιντσών έγχρωμη οθόνη TFT-LCD με ανάλυση υψηλής ευκρίνειας 320x240 (QVGA);
● Διαθέτει ποικιλία μεθόδων βαθμονόμησης, υποστηρίζει βαθμονόμηση ενός σημείου, βαθμονόμηση πολλών σημείων και λειτουργίες χειροκίνητης βαθμονόμησης,και μπορεί να βαθμονόμησε την ταχύτητα του ήχου και να ανιχνεύσει τη θέση μηδέν την ίδια στιγμήΥποστηρίζει τη διπλή διπλή κρυστάλλινη διόρθωση.
● Υποστηρίζει τη μετατροπή του μετρικού και του βρετανικού συστήματος. Μπορεί να αλλάζει μεταξύ μονάδων χιλιοστών και ιντσών.
● Υποστηρίζει την εμφάνιση στα αγγλικά.
Εφαρμόσιμα υλικά
Είναι κατάλληλο για τη μέτρηση του πάχους των μετάλλων (όπως χάλυβα, χυτοσίδηρο, αλουμίνιο, χαλκό κλπ.), πλαστικών, κεραμικών, γυαλιού, ρητίνης, γυάλινης ινών και άλλων καλών υπερήχων αγωγών.
Βασικές Αρχές
Η αρχή της μέτρησης πάχους υπερήχων είναι παρόμοια με εκείνη της μέτρησης φωτεινών κυμάτων.Όταν φτάνει στην υλική διεπαφήΤο πάχος του μετρούμενου υλικού προσδιορίζεται με ακριβή μέτρηση του χρόνου υπερήχων διάδοσης στο υλικό.
Παράμετροι προδιαγραφών
*Σημείωση: η εταιρεία διατηρεί το δικαίωμα να πραγματοποιεί τεχνικές τροποποιήσεις χωρίς προηγούμενη ειδοποίηση.
| Άρθρο |
TG-5700 |
| Τύπος ανιχνευτή |
Μονόκρυσματικό ανιχνευτή / διπλόκρυσματικό ανιχνευτή |
| Πεδίο μέτρησης(ατσάλι 45*) |
0.15mm ∙ 1800mm |
| Σταθερότητα της ένδειξης |
υιοθετείται τεχνολογία μηδενικής διασταύρωσης και πολλαπλής αντηχίας για να εξασφαλίζεται ότι η τιμή μέτρησης πάχους δεν επηρεάζεται από την ένταση της αντηχίας, τον συντελεστή εξασθένισης του υλικού, το κέρδος και το ύψος της πύλης,και έχει υψηλή σταθερότητα μετρήσεων και αξιοπιστία. |
| Συχνότητα μέτρησης |
4Hz,8Hz,16Hz |
| Απόφαση |
00,1 mm,00,01 χιλιοστών,0.001mm(0.01inch,00,001 ίντσες,0.0001 ίντσες) |
| Ακριβότητα |
0.001mm |
| Γεννήτρια παλμών |
Υιοθετείται αρνητική εκπομπή κυμάτων τετραγώνου και το πλάτος και η τάση του παλμού ταιριάζουν αυτόματα με τον ανιχνευτή. |
| Πεδίο ταχύτητας ήχου |
400-19999m/s |
| Κλείδιο βαθμονόμησης |
4 χιλιοστά(χάλυβας) |
| Αυτόματη διακοπή λειτουργίας |
Μπορείτε να επιλέξετε 5 λεπτά, 10 λεπτά, 20 λεπτά και χειροκίνητη διακοπή. |
| Κλιμάκωση ανιχνευτών |
Μία μονάδα βαθμονόμησης, πολλαπλή μονάδα βαθμονόμησης |
| κέρδος |
Αυτοματοποιημένος έλεγχος ισχύος, χειροκίνητος έλεγχος ισχύος |
| Πεδίο κέρδους |
0~70 dB |
| Τρόπος ανίχνευσης |
Ραδιοσυχνότητα (RF), θετικό μισό κύμα (POS), αρνητικό μισό κύμα (NEG), πλήρες κύμα (FULL) |
| Τρόπος μέτρησης |
(1) MB-E: η λειτουργία μέτρησης βασισμένη στον χρόνο διέλευσης από την αρχική ηχώ έως την πρώτη κάτω ηχώ, (2) E-E: λειτουργία μέτρησης με επικάλυψη διείσδυσης, η αυθαίρετη ηχώ Em·En είναι προαιρετική, (3) ME-E:λειτουργία πολλαπλής μέτρησης ηχώ; (4) THIN: λειτουργία μέτρησης λεπτών τοίχων· |
| Αριθμητική λειτουργία |
Τρόπος αξίας πάχους, τρόπος διαφοράς/λιγάνου μείωσης, τρόπος μέγιστης/ελάχιστης αξίας |
| Λειτουργία A-scan |
Διαθέσιμο |
| Τρόπος σάρωσης B |
Διαθέσιμο |
| Ενδεικτική ένδειξη ζεύξης |
Διαθέσιμο |
| Δείκτης μπαταρίας |
Διαθέσιμο |
| Γλώσσα |
Αγγλικά |
| Μονάδα |
mm/inch |
| Λειτουργία μενού |
Διαθέσιμο |
| Λογισμικό |
Δυναμική ρύθμιση πύλης, ρύθμιση κενού (Blank), ρύθμιση κενού ηχώ (E-blank), πάγωμα ηχώ, μετάφραση ηχώ και κλιμάκωση |
| Λειτουργία αποθήκευσης |
Μπορεί να αποθηκεύσει 100.000 πάχους (100 ομάδες, 1000 σε κάθε ομάδα), 500 ομάδες κυματικών μορφών A-scan και 500 ομάδες κυματικών μορφών B-scan ταυτόχρονα. |
| Αναβάθμιση προγράμματος υποδοχής |
Διαθέσιμο |
| Εμφάνιση |
3.5" QVGA (320 × 240) έγχρωμη οθόνη TFT-LCD |
| Διαβίβαση δεδομένων |
Υποστηρίζει RS-232 σειριακή επικοινωνία και USB για τη μετάδοση δεδομένων στον υπολογιστή. |
| Θερμοκρασία λειτουργίας |
-10°C·+50°C· Με ειδικές απαιτήσεις μπορεί να φθάσει τους -20°C· |
| Δραστηριακή τάση |
Όταν η ενέργεια είναι ανεπαρκής, υπάρχει μια υποδομή χαμηλής τάσης. |
| Συνολική διάσταση |
204 x 100 x 36 (mm) |
| Συνολικό βάρος |
310 g ((Χωρίς μπαταρία) |
| Η μπαταρία |
4pcs AA στεγνή μπαταρία |

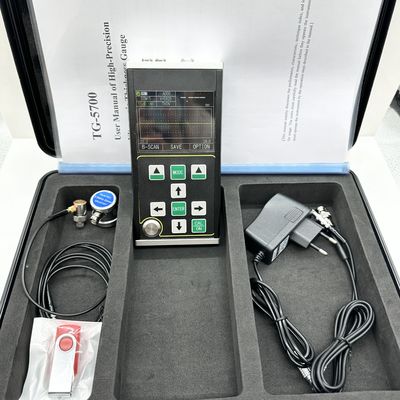

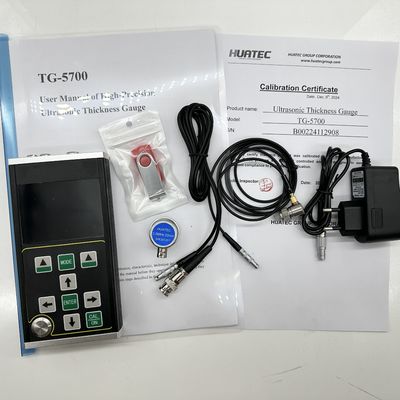

Τυπική παράδοση
Κεντρική μονάδα TG-5700 1pc
2.5M Φ20 μετατροπέας με ένα μόνο στοιχείο, εύρος δοκιμής 4-1800mm 1pc
Μπουκάλι συσσωρευτών 1pc
Κουτί 1pc
Εγχειρίδιο χρήσης 1pc
Πιστοποιητικό βαθμονόμησης 1pc
Προαιρετικά αξεσουάρ
Διαφορετικοί ανιχνευτές με διαφορετική συχνότητα, μεμονωμένοι ανιχνευτές 8mm/10mm/12mm και ανιχνευτές υπέρβαρου πάχους
Διαφορετικά μπλοκ σφήνας
Λογισμικό PC Data
Συσκευή
Συσκευασία: Τυπική συσκευασία εξαγωγής, καντόνι
Προαιρετικός ανιχνευτής:
| TS400 Διπλός κρυστάλλινος ανιχνευτής |
10 MHz |
5 χιλιοστά |
0.5-50mm |
| TS500 Διπλός κρυστάλλινος ανιχνευτής |
5MHz |
5 χιλιοστά |
1.0-65mm |
| TS510 Διπλός κρυστάλλινος ανιχνευτής |
5MHz |
10 χιλιοστά |
1.0-500 χιλιοστά |
| DTM15 Μονόκρυσματικός ανιχνευτής |
15 MHz |
6 χιλιοστά |
0.15-22.5mm |
| DTM7.5 Μονόκρυσταλτικός ανιχνευτής |
7.5MHz |
6 χιλιοστά |
0.5-22.5mm |
| DTM10 Μονόκρυσματικός ανιχνευτής |
10Mh |
6 χιλιοστά |
0.3-22.5mm |
| DTM5 Μονόκρυσματικός ανιχνευτής |
5M |
6 χιλιοστά |
10,0-22,5 mm |
| BD510 Μονόκρυσματικός ανιχνευτής |
10Mh |
10 χιλιοστά |
1-1000 mm |
| BD212 Μονόκρυσταλτικός ανιχνευτής |
2MHz |
12 χιλιοστά |
4-1800 mm |
| Καλώδιο διπλού κρυστάλλου ανιχνευτή |
|
| Καλώδιο μονοκρυσταλλικού ανιχνευτή |
|
