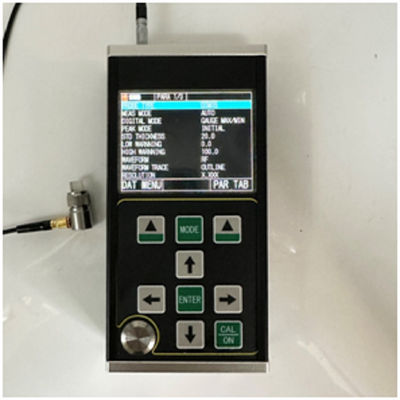

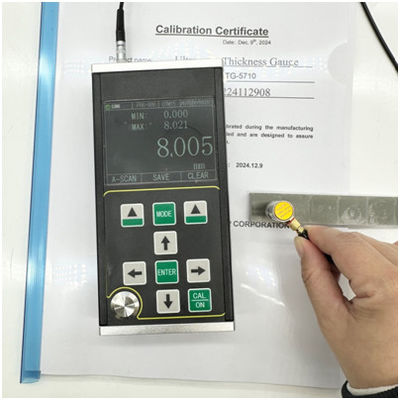

Το TG-5710 είναι ένα ολοκαίνουργιο φορητό ψηφιακό υπερηχητικό παχύμετρο υψηλής ακρίβειας με σάρωση A/B. Υιοθετεί την αρχή της υπερηχητικής μέτρησης πάχους με βάση την ανάκλαση παλμού. Είναι κατάλληλο για τη μέτρηση του πάχους υλικού που μπορεί να κάνει το υπερηχητικό κύμα να διαδίδεται σε αυτό με σταθερή ταχύτητα και να λάβει την ανάκλαση από την πλάτη του. Η ανάλυση μέτρησης είναι 0,001 mm και το εύρος μέτρησης είναι τόσο λεπτό όσο 0,10 mm (χάλυβας).
Αυτό το προϊόν μπορεί να μετρήσει με ακρίβεια πλάκες και επεξεργασμένα μέρη. Από την άλλη πλευρά, μπορεί να παρακολουθεί τον βαθμό λέπτυνσης σωλήνων και δοχείων πίεσης σε εξοπλισμό παραγωγής μετά από διάβρωση κατά τη χρήση. Μπορεί να χρησιμοποιηθεί σε πετρέλαιο, χημική βιομηχανία, μεταλλουργία, ναυπηγική, αεροδιαστημική, ενέργεια και άλλους τομείς.
Αυτό το προϊόν συμμορφώνεται με τα ακόλουθα πρότυπα: Προδιαγραφή βαθμονόμησης για υπερηχητικό παχύμετρο (JJF 1126-2004).
Κύρια Χαρακτηριστικά Λειτουργίας
● Αυτό το προϊόν διαθέτει λειτουργία A-scan, λειτουργία B-scan και αριθμητική λειτουργία εμφάνισης;
● Το εύρος μέτρησης είναι ευρύ και υιοθετείται η μοναδική τεχνολογία "πολλαπλών ηχώ" για την πραγματοποίηση της μέτρησης εξαιρετικά λεπτών εξαρτημάτων, με ελάχιστο πάχος μέτρησης 0,10 mm (χάλυβας);
● Αυτό το προϊόν μπορεί να μετρήσει το πάχος με υψηλή ακρίβεια και η μέγιστη ανάλυση μέτρησης μπορεί να φτάσει τα 0,001 mm; Η ανάλυση επανάληψης μπορεί να φτάσει ± 0,002 mm;
● Έχει τις λειτουργίες διείσδυσης επίστρωσης και ηχούς σε ηχώ μέτρησης, η οποία χρησιμοποιείται για τη μέτρηση υλικών με στρώμα βαφής και επίστρωση στην επιφάνεια;
● Πολλαπλές λειτουργίες μέτρησης: οι λειτουργίες mb-e, E-E και me-e πληρούν τη μέτρηση συμβατικών παχιών τεμαχίων. Η λειτουργία Thin πραγματοποιεί τη μέτρηση λεπτών εξαρτημάτων
● Οι αριθμητικές λειτουργίες περιλαμβάνουν: συμβατική λειτουργία τιμής πάχους, λειτουργία διαφοράς / μείωσης και λειτουργία μέγιστης τιμής
● Δύο λειτουργίες ενίσχυσης: αυτόματη ενίσχυση / χειροκίνητη ενίσχυση
● Μπορεί να ρυθμιστεί χειροκίνητο κλείσιμο και αυτόματο κλείσιμο, με λειτουργία εξοικονόμησης ενέργειας
● Υποστηρίζει μια ποικιλία αισθητήρων, συμπεριλαμβανομένου του αισθητήρα διπλού κρυστάλλου και του αισθητήρα μονόκρυστάλλου και υποστηρίζει αισθητήρα υψηλής συχνότητας έως 20MHz
● Υποστηρίζει μαζική αποθήκευση και μπορεί να αποθηκεύσει 100000 τιμές πάχους, 500 ομάδες κυματομορφών A-scan και 500 ομάδες κυματομορφών B-scan ταυτόχρονα
● Μεγάλη έγχρωμη οθόνη TFT-LCD 3,5 ιντσών με ανάλυση υψηλής ευκρίνειας 320x240 (QVGA)
● Διαθέτει μια ποικιλία μεθόδων βαθμονόμησης, υποστηρίζει βαθμονόμηση ενός σημείου, βαθμονόμηση πολλαπλών σημείων και χειροκίνητες λειτουργίες βαθμονόμησης και μπορεί να βαθμονομήσει την ταχύτητα του ήχου και τη μηδενική θέση του αισθητήρα ταυτόχρονα. Υποστηρίζει διόρθωση v-path του αισθητήρα διπλού κρυστάλλου
● Υποστηρίζει τη μετατροπή μετρικού και βρετανικού συστήματος. Μπορεί να εναλλάσσεται μεταξύ χιλιοστών και ιντσών
● Υποστηρίζει το αγγλικό μενού
Εφαρμόσιμα Υλικά
Το TG-5710 είναι κατάλληλο για τη μέτρηση του πάχους μετάλλων (όπως χάλυβας, χυτοσίδηρος, αλουμίνιο, χαλκός κ.λπ.), πλαστικών, κεραμικών, γυαλιού, ρητίνης, υαλοβάμβακα και άλλων καλών υπερηχητικών αγωγών, στην επιφάνεια της πλάκας, του σωλήνα και της καμπύλης επιφάνειας.
Βασικές Αρχές
Η αρχή της υπερηχητικής μέτρησης πάχους είναι παρόμοια με αυτή της μέτρησης κυμάτων φωτός. Ο υπερηχητικός παλμός που εκπέμπεται από τον αισθητήρα φτάνει στο μετρούμενο αντικείμενο και διαδίδεται στο αντικείμενο. Όταν φτάσει στη διασύνδεση του υλικού, ανακλάται πίσω στον αισθητήρα. Το πάχος του μετρούμενου υλικού καθορίζεται με την ακριβή μέτρηση του χρόνου διάδοσης του υπερήχου στο υλικό.
