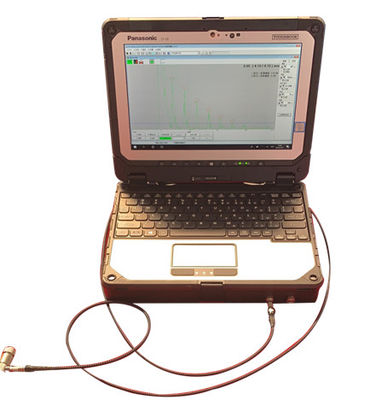

Επικαιροποιημένο σύστημα υπερήχων δοκιμών σημείων συγκόλλησης αυτοκινήτων HFD-SW30

Τεχνικές παραμέτρους

1Θερμοκρασία αποθήκευσης: -51 + 71 ° C

2Θερμοκρασία λειτουργίας: -29 + 63 ° C

3Εξωτερικές διαστάσεις: 25 × 183 × 85 mm

4Βάρος: περίπου 1,98 κιλά

5Επίπεδο προστασίας: πληροί το στρατιωτικό πρότυπο MIL-810G των ΗΠΑ και τα επίπεδα ανθεκτικότητας σε νερό και σκόνη φτάνουν το πρότυπο IP65

Σιισμική αντοχή / αντοχή σε αντίκτυπο / αντοχή σε μεγάλη θερμοκρασία, περνώντας δοκιμή πτώσης 120cm, υδατοασφαλής πληκτρολόγιο

6.Αντίσταση στις συγκρούσεις: μέγιστο 0,15 γραμμάρια/11 χιλιοστά του δευτερολέπτου, σύμφωνα με το πρότυπο IEC60068-2-27.

7Αντίσταση δονήσεων: 5-150 Hz, μέγιστο 2 γραμμάρια, 1 οκτάβα ανά λεπτό, σύμφωνα με το πρότυπο IEC60068-2-6Fc

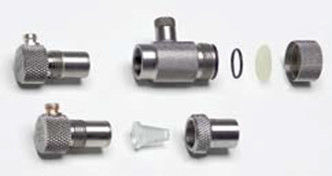

8. Διασύνδεση ανιχνευτή: LEMO 00 ή Microdot

9Διασύνδεση εισόδου/εξόδου συσκευής: θύρα εξάπλωσης

10. Διασύνδεση τροφοδοσίας: προσαρμογός τροφοδοσίας

11ΗΠΑ: 3.0

12Δραστηριώδης παροχή ενέργειας Δραστηριώδης τάση: 5V DC, που παρέχεται μέσω της ενσωματωμένης διεπαφής του υπολογιστή

13Η παροχή ενέργειας του κωδικοποιητή: εξωτερική παροχή ενέργειας 100-230V, ισχύς εναλλασσόμενης τάσης, μέγιστη ισχύς 5W

14. Καταναλώσεις ισχύος: μέγιστη κατανάλωση ισχύος 2,5 W

15Τύπος υπερήχων παλμών: έντονος παλμός κυμάτων

16Επαναλαμβανόμενη συχνότητα PRF: μέγιστη τιμή 1000Hz, 3 λειτουργίες (ανάλογα με το εύρος βαθμονόμησης), συνεχής περιοχή ρύθμισης 8-1000Hz, διακοπτική ακολουθία παλμών, τάση διέγερσης: μέγιστη 400V

17Δυνατότητα φόρτισης: 1 nF, 220 pF

18. Χρόνος άνοδος της ακμής κύματος εκκίνησης: < 15nS

19Νι: 50 Ωμ, 1000 Ωμ

20. Τρόπος ανίχνευσης (TR): ενεργοποίηση/αποκλεισμός, διείσδυση

21. Ρυθμίστε και αξιολογήστε το εύρος βαθμονόμησης: ελάχιστο 0-2.5 mm, 0-0.1 ίντσες (σε χάλυβα) · μέγιστο 0 έως 9700 mm, 0 έως 381 ίντσες (σε χάλυβα)

22.Πεδίο ταχύτητας ήχου: 500~15000 m/s, 0,02~0,59 "/ μ S. Έχει πλήρη και επεξεργαστέα λίστα υλικών

23. Εκτόπιση παλμού: -10 ~ 1500 mm; - 0,39 ~ 50 " (σε χάλυβα)

24. Καθυστέρηση ανίχνευσης: 0~100 μS

25Διάστημα συχνοτήτων: 0,5 έως 20 MHz (-3 dB), 4 φίλτρα

26. Περιοχή συχνότητας επανάληψης: 1-1000Hz. Αυτοματοποιημένη ή χειροκίνητη ρύθμιση

27- Κέρδος: 110 dB, ρυθμιζόμενο βήμα 0,5/1/2/6 dB

28Τρόπος λειτουργίας: τύπος αντανάκλασης παλμού, διπλός κρύσταλλος, με τον τελευταίο να διεισδύει

29Ανίχνευση: πλήρες κύμα, θετικό μισό κύμα, αρνητικό μισό κύμα, ραδιοσυχνότητα RF (μέγιστο 150 mm/5,9 " στο χάλυβα)

30Υποστολή: 0-90% γραμμική

31- DAC/TCG: το DAC διαθέτει έως 16 σημεία δεδομένων (αντανακλαστήρα αναφοράς), δυναμικό εύρος 37 dB και μέγιστη κλίση 6 dB/μS· 3 ρυθμιζόμενες καμπύλες·Μετατρέψιμη σε λειτουργία TCG (διόρθωση κέρδους χρόνου) (οριζόντιο κατώτατο όριο καταγραφής)Ακολουθήστε τα εθνικά και διεθνή πρότυπα δοκιμών

32. DGS: Το DGS καταγράφει την ουσιαστική καμπύλη μέγεθους ισοδύναμης αντανάκλασης όλων των ανιχνευτών με τη λειτουργία DGS. Μπορεί να οριστεί ως DAC ή TCG. Η μέθοδος αξιολόγησης μπορεί να εμφανιστεί ως τιμή dB σχετική με την καμπύλη,ισοδύναμη διάμετρος ή επίπεδο αξιολόγησης (JIS) · εξασθένιση της ταχύτητας ήχου και διόρθωση μετάδοσης· οι ανακλαστήρες αναφοράς μπορούν να επιλεγούν ως οριζόντιες τρύπες, οριζόντιες τρύπες,ή μεγάλους επίπεδους πυθμένα

33Πύλη παρακολούθησης: 2 ανεξάρτητες πύλες παρακολούθησης, με πλάτος πύλης που υπερβαίνει το μέγιστο εύρος βαθμονόμησης.και/ή ηχητικό συναγερμό

34. Μέτρηση απόστασης: μπορεί να μετρήσει την απόσταση μεταξύ της πλευράς κύματος ή της κορυφής της ηχώ σε μια ανεξάρτητη πύλη (πύλη A ή πύλη B) και το σημείο μηδέν.Ή να μετρήσουμε την απόσταση μεταξύ των ηχώ μεταξύ των πύλωνΠύλη Β - Πύλη Α

35.Αποφασιστικότητα μέτρησης: Η μέγιστη διαδρομή ήχου/πτυχή με την πάροδο του χρόνου είναι 12,6 mm: 0,01 mm ή 0,2% πλήρους πλάτους οθόνης

36- Ψηλή ανάλυση: 0,5% από το πλήρες ύψος της οθόνης ή 0,2 dB

37. Ψηφιοποίηση A-scan: 1024 × 1024 pixels

38. Παγώσεις οθόνης: στατική παγώσεις A-scan, δυναμικές παγώσεις A-scan (πίκ, δυναμικό σήμα σε πραγματικό χρόνο), με μέσο πάγωμα 2-3 κύκλων παλμών υπερήχων

39. Συγκριτική ηχώ: ταυτόχρονη εμφάνιση του τρέχοντος δυναμικού σήματος και του σήματος πρόσβασης A-scan

40Γλώσσα: Γερμανικά, Αγγλικά, Γαλλικά, Ισπανικά, Κινέζικα, Ιαπωνικά

41Μονάδα: χιλιοστά, ίντσες, λεπτές

42. Αποθήκευση δεδομένων: Η βάση δεδομένων μπορεί να αποθηκεύει και να διαχειρίζεται ρυθμίσεις οργάνων, εργασίες δοκιμών και αποτελέσματα δοκιμών.Η χωρητικότητα αποθήκευσης περιορίζεται από το μέγεθος του σκληρού δίσκου.
