25m Καλώδιο ελέγχου ανίχνευσης Μαγνητικό σύστημα μέτρησης πάχους διάβρωσης με 16-1 φορές/δευτερόλεπτο ταχύτητα μέτρησης

Σύστημα μέτρησης πάχους διαβρωτικής διάβρωσης με μαγνητική έλξη

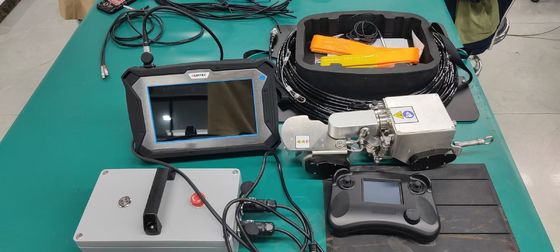

1. Διαμόρφωση

2. Σύντομη εισαγωγή

• Αυτό το σύστημαΔεν χρειάζεται σκαλωσιά, δεν χρειάζεται να γυαλίσει το αντισηπτικό στρώμα, χωρίς κανένα σύνδεσμο..
• Χρησιμοποιώντας τον σπάνιο γήινο τροχό υψηλής αντοχής μόνιμου μαγνήτη, ακόμη και αν υπάρχει μια απροσδόκητη διακοπή ρεύματος, δεν θα πέσει από την επιφάνεια ανίχνευσης.κάθετες και αντιστροφές πολλαπλών κινήσεις στάσης στην επιφάνεια σιδηρομαγνητικών κατασκευαστικών στοιχείων.
• Εγκατάσταση ηλεκτρομαγνητικού υπερηχητικού ανιχνευτή πάχους για ταχεία ανίχνευση και τοποθέτηση κατά της διάβρωσης του τοίχου
• Ακριβής σάρωση της περιοχής για να δοκιμάσει τη διάβρωση πάχους.
• Αντιστοίχιση A και B.
• Εξοπλισμένο με κάμερα βίντεο, μπορεί να παρατηρήσει εγκαίρως την κατάσταση βίντεο της επιφάνειας που ελέγχεται.
• Το σύστημα τηλεχειρισμού για τον έλεγχο της κατεύθυνσης σάρωσης, και μπορεί να προκαθοριστεί κατεύθυνση σάρωσης.

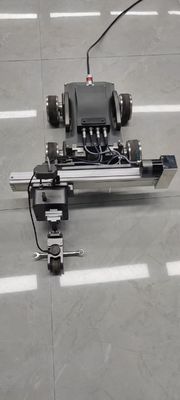

3Δύο τροχοί Μαγνητικοί χαρακτήρες σέρβων

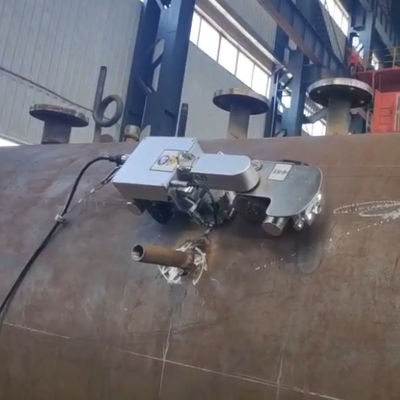

Το διτροχιακό μαγνητικό σέρβιρο είναι ένα προηγμένο όργανο που μπορεί να μεταφέρει μια ποικιλία από μη καταστροφικούς εξοπλισμούς δοκιμών.έχει συσσωρεύσει μεγάλο αριθμό εμπειριών επί τόπου σε πολλούς τομείς όπως η πετροχημική, ειδικές επιθεωρήσεις κατσαρόλας, και ηλεκτρική ενέργεια. μπορεί να μεταφέρει ηλεκτρομαγνητικό υπερήχο στο κάτω μέρος του σωλήνα, αγκώνα ή τρεις συνδέσμους και άλλες διάβρωση,Η διάβρωση σε πιο σοβαρές περιοχές για να γίνει επιθεώρηση ή B μέτρηση πάχους σάρωσης, το πεδίο της βιομηχανίας που ονομάζεται ειδικοί ανίχνευσης διάβρωσης σωλήνων

Το διτροχιακό μαγνητικό σέρβιρο έχει τα ακόλουθα χαρακτηριστικά: συμπαγή δομή, υψηλή ευελιξία, μαγνητική αναρρόφηση, υψηλή ακρίβεια ελέγχου, προηγμένη τεχνολογία ανίχνευσης, συμβατή ανίχνευση βίντεο,και μοναδικό μηχανισμό ανύψωσης ανιχνευτών- Για την αυτόματη ανίχνευση της διάβρωσης σωλήνων, δοχείων και πλακών


1) Σύνθετη δομή και μεγάλη ευελιξία

Ο συμπαγής και εκλεκτός σχεδιασμός του επιτρέπει την εύκολη ανίχνευση διάβρωσης για διάφορους τύπους σιδηρομαγνητικών σωλήνων και δοχείων.Οι μαγνητικές σφαίρες έχουν μήκος 350 mm × πλάτος 140 mm × ύψος 130 mm και ζυγίζουν λιγότερο από 5Η μοναδική δομή των δύο τροχών επιτρέπει το ελεύθερο περπάτημα σε σωλήνες με ελάχιστο μήκος 100 mm.Η ελάχιστη ακτίνα στροφής είναι 400mm και ο αγκώνα με ελάχιστη ακτίνα κάμψης των 100mm μπορεί εύκολα να περάσειΩς εκ τούτου, το πεδίο εφαρμογής των δύο τροχών μαγνητικής κίνησης και σάρωσης έχει διευρυνθεί σημαντικά.

2) Μαγνητική αντλία

Από την άποψη του σχεδιασμού, χρησιμοποιεί μαγνητικούς μαγνήτες σπάνιων γαιών για να φτιάξει μόνιμους μαγνήτες υψηλής αντοχής σε δύο γύρους μαγνητικών αναρριχημάτων.δεν υπάρχει κίνδυνος πτώσης του αμαξώματος από την ανιχνευόμενη επιφάνειαΩς εκ τούτου, η διτροχιακή μαγνητική σάπια μπορεί να εκτελέσει με ασφάλεια την ανίχνευση οριζόντιας, κατακόρυφης και αντιστροφής στάσης.που σημαίνει ότι δεν θα επηρεάσει οποιαδήποτε κατακόρυφη κίνηση όταν τραβάει 5kg βάρος.

3) Υψηλή ακρίβεια ελέγχου

Δύο τροχούς μαγνητική ταχύτητα σέρματος είναι 0-6m / λεπτό και μπορεί να προωθήσει με σταθερή ταχύτητα, από τον κωδικοποιητή ακρίβειας μπορεί να επιτύχει τη λειτουργία της ρύθμισης του κενού ανίχνευσης,μπορεί να επιτύχει καλύτερα τις ανάγκες ανίχνευσης του χρήστηΓια παράδειγμα, ο πελάτης πρέπει να εκτελεί μια διαδικασία ανίχνευσης κενών κάθε 50 mm σε ένα σημείο στο πίσω μέρος του αγκώνα: ο ελεγκτής μπορεί να προγραμματιστεί,και η δύο τροχών μαγνητική ανάβαση μπορεί να λειτουργήσει και να επιθεωρηθεί κάθε 50 mmΒελτίωση της αποτελεσματικότητας και της ακρίβειας της ανίχνευσης.

1Τεχνικές παραμέτρους

Ε ★Καλώδιο ελέγχου ανίχνευσης:25 μέτρα

ι ★Μετριέται η ελάχιστη ακτίνα καμπυλότητας στην επιφάνεια του αντικειμένου: ο διαμήκης άξονας≥50mm και η περιφέρεια≥125mm

Ι Μέτρηση πάχους:Ακρίβεια 0,04 mm, εύρος 2~120 mm (χάλυβας)

Ι ★Διαχωρισμός εργασίας / ανύψωση: ≤ 4 mm

ι ★Διαμέτρηση μη κατακόρυφης διαστάσεως (κανονική για τον μετατροπέα/απόκριση σε σχέση με το υπό δοκιμή αντικείμενο): ±25^o

Ι συχνότητα διέγερσης:3.0~5.0MHz, ταχύτητα μέτρησης: 16~1 φορές/s

Ι εύρος ταχύτητας του ήχου: 1000~9999 m/s, αύξηση ρύθμισης: 1 m/s

Λειτουργία πύλης: αυτόματη πύλη, χειροκίνητη μονοπύλη, χειροκίνητη διπλή πύλη

Ε ★Παρακολούθηση βίντεο: και οι δύο κάμερες μπροστινής και πίσω όρασης, δυναμικές και στατικές εικονοστοιχίες είναι 3 εκατομμύρια /2304×1296

Ι μαγνητικός ανιχνευτής κανονικής θερμοκρασίας: αδύναμοι ή λιγότερο μόνιμοι μαγνήτες, η μαγνητική αναρρόφηση≤15N, κυκλική Φ30× ύψος 44mm, βάρος≤80g

ι ★Μέγεθος και βάρος του σώματος της συσκευής σύρματος (περίπου): L380×W130×H120mm,6kg

Ι θερμοκρασία λειτουργίας: -10~+50°C

2Λογισμικό ανάλυσης μετρήσεων

l Ταυτόχρονη εμφάνιση των αποτελεσμάτων σάρωσης πάχους Α, Β

Ι απευθείας εκδίδεται ένα αρχείο δοκιμής, λίστα αξίας πάχους, για τη διευκόλυνση της ανάλυσης και επεξεργασίας των δεδομένων

Ι ★συμβατό με λειτουργικό σύστημα Win7/10 (32/64 bit)
