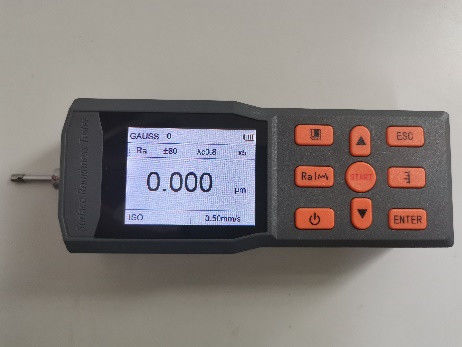

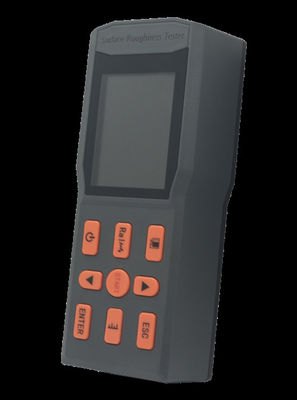

SRT-6450 Χονδρικός ψηφιακός μετρητής επιφανειακής τραχύτητας
1.Περίληψη του προϊόντος
Αυτό το όργανο μέτρησης της τραχύτητας της επιφάνειας είναι μια φορητή συσκευή κατάλληλη για το περιβάλλον του εργοστασίου παραγωγής και τις ανάγκες κινητής μέτρησης.,υπολογίζει τις αντίστοιχες παραμέτρους με βάση τις επιλεγμένες συνθήκες μέτρησης και εμφανίζει όλες τις παραμέτρους μέτρησης και τα γραφικά των διαγράμματος στην οθόνη.Το όργανο αυτό μπορεί να μετρήσει τις κύριες παραμέτρους των τελευταίων διεθνών προτύπων και να τηρεί πλήρως και αυστηρά τα διεθνή πρότυπαΟι παράμετροι μέτρησης συμμορφώνονται με το εθνικό πρότυπο GB/T3505 "Γεωμετρικές τεχνικές προδιαγραφές προϊόντων - Ορολογία,Ορισμοί και παράμετροι δομής επιφάνειας της μεθόδου περιγράμματος δομής επιφάνειας" και είναι συμβατά με τα πρότυπα των Ηνωμένων ΠολιτειώνΤο σύστημα αυτό εφαρμόζεται σε διάφορα μηχανικά μέρη, βιομηχανίες μεταποίησης μηχανικών προϊόντων, επιθεώρηση,Επιθεώρηση εμπορευμάτων και άλλα τμήματα, ειδικά κατάλληλο για επιτόπια επιθεώρηση μεγάλων εργαστηρίων και γραμμών παραγωγής, καθώς και εξωτερική επαλήθευση από επιθεωρήσεις, μετρολογία, επιθεώρηση εμπορευμάτων και άλλα τμήματα,χωρίς να προκαλεί βλάβη στα εργασιακά κομμάτια.
Μετρήσιμο εύρος εργασιακού τμήματος: επίπεδο, εξωτερική κυκλική επιφάνεια, κωνική επιφάνεια, εσωτερική τρύπα, αυλάκι, καμπυλωμένη επιφάνεια κλπ. (Ειδικές επιφάνειες πρέπει να μετρούνται με κατάλληλους αισθητήρες).
2.Τεχνικές παραμέτρους
| Ονομασία |
Περιεχόμενο |
| Πεδίο μέτρησης |
Άξονας Z (κατακόρυφη) |
200 μm· |
| Άξονας Χ (οριζόντια) |
17.5mm ((0.71inch); |
| Απόφαση |
Άξονας Z (κατακόρυφη) |
00,002μm±20μm· |
| 00,004μm±40μm· |
| 00,008μm±80μm· |
| Άρθρο |
Παράμετροι |
Ra Rz Rq Rt
Ρπ Rv R3z R3y Rz(JIS),
Ρ Rsk Rku Rsm Rmr;
|
| Τύπος |
ISO4287 Διεθνές Πρότυπο ANSI B46.1 Αμερικανικό Πρότυπο
DIN4768 Γερμανικό πρότυπο JIS B601 Ιαπωνικό πρότυπο
|
| Εικόνα |
Σχήμα κύματος φιλτραρίσματος |
| Φίλτρο |
RC,PC-RC,Gauss,D-P· |
| μήκος δειγματοληψίας (lr) |
0.25,0.8,2.5· |
| Διάρκεια αξιολόγησης (ln) |
Ln=lr×n n=1 ̇5; |
| Αισθητήρας |
Αρχή μέτρησης |
Δυνατότητα εκτόξευσης |
| Στυλό |
φυσικό διαμάντι, γωνία 90 κώνων, άκρη μισή τζιν 5μm· |
| Μέτρηση δύναμης |
< 4mN· |
| Κεφαλή οδηγού |
Σκληρό κράμα, ακτίνα κατεύθυνσης οδού 40 mm. |
| Ταχύτητα οδικής κίνησης |
ιr=0,25,Vt=0,135 mm/S· |
| ιr=0,8, Vt=0,5 mm/S· |
| lr=2,5, Vt=1 mm/S· |
| Επιστροφή, Vt=1 mm/S· |
| Ακριβότητα της ένδειξης |
00,001 μm· |
| Λάθος ένδειξης |
±(5nm+0.1A)A:Η τυποποιημένη τιμή του παραμέτρου Ra του προτύπου πολλαπλών γραμμών |
| Αλλαξιμότητα ενδείξεων |
Μέγιστο 3%· |
| Υπολειμματικό περίγραμμα |
Μη μεγαλύτερο από 0,01μm· |
| Ηλεκτρική τροφοδοσία |
Ενσωματωμένη μπαταρία λιθίου, φορτισμένη με φορτιστή DC5V 2000mA· |
| Εξωτερικές διαστάσεις |
156 mm × 61 mm × 45 mm· |
| Βάρος |
Περίπου 450 γραμμάρια. |
| Περιβάλλον εργασίας |
Θερμοκρασία: -20°C έως 40°C υγρασία: < 90%RH |
| Περιβάλλον αποθήκευσης και μεταφοράς |
Θερμοκρασία: -40°C έως 60°C υγρασία: < 90%RH |
| Προαιρετικά αξεσουάρ |
Αισθητήρας καμπυλωτής επιφάνειας, αισθητήρας μικρών οπών, αισθητήρας βαθιάς αυλής, ράβδος επέκτασης, ράβδος προσαρμογής, πλατφόρμα μέτρησης 200 mm, πλατφόρμα μέτρησης μαρμάρου 300 mm |
3. Λειτουργικά χαρακτηριστικά
* Διαθέτει ολοκληρωμένο μηχανικό και ηλεκτρικό σχεδιασμό, είναι συμπαγής σε μέγεθος, ελαφρύ σε βάρος και εύκολο στη χρήση.
* Το τσιπ ARM+DSP υιοθετείται για έλεγχο και επεξεργασία δεδομένων, με υψηλή ταχύτητα και χαμηλή κατανάλωση ενέργειας.
*Πολυπαραμέτρια Ra, Rz, Rq, Rt, Rp, Rv, R3z, R3y, Rz(JIS), Rs, Rsk, Rsm, Rku.
*Μεγάλο εύρος μέτρησης 200 μm.
* 320*240 έγχρωμη οθόνη, ψηφιακή/γραφική οθόνη.
*Η οθόνη είναι πλούσια σε πληροφορίες, διαισθητική και μπορεί να δείξει όλες τις παραμέτρους και τα γραφικά.
*Συμβατό με πολλά εθνικά πρότυπα όπως GB, ISO, DIN, ANSI και JIS.
* Είναι εξοπλισμένο με ενσωματωμένη μπαταρία ιόντων λιθίου και κυκλώματα ελέγχου φόρτισης, με μεγάλη χωρητικότητα και χωρίς αποτέλεσμα μνήμης.
*Υπάρχει ένα εικονίδιο που υποδεικνύει την εναπομείναντα ισχύ της μπαταρίας για να παρακινήσει τους χρήστες να φορτώσουν εγκαίρως.
* Μπορεί να εμφανίζει τις οδηγίες για τη διαδικασία φόρτισης, επιτρέποντας στον χειριστή να γνωρίζει ανά πάσα στιγμή το επίπεδο φόρτισης.
*Ο χρόνος συνεχούς εργασίας είναι άνω των 8 ωρών.
*Αναγκαία αποθήκευση δεδομένων, ικανή να αποθηκεύει 100 σετ πρώτων υλών·
* Καταγραφή και αποθήκευση των μετρούμενων δεδομένων·
*Αξιόπιστο κύκλωμα και σχεδιασμός λογισμικού κατά της καθυστέρησης του κινητήρα·
*Δείχνει πληροφορίες μέτρησης, πληροφορίες προειδοποίησης από το μενού και διάφορες πληροφορίες προειδοποίησης και επεξηγήσεις, όπως ενεργοποίηση/αποκλεισμό.
*Εργονομικός σχεδιασμός, ανθεκτικός, συμπαγής, φορητός και εξαιρετικά αξιόπιστος·
*Μπορεί να συνδεθεί σε υπολογιστή για την πραγματική μεταφορά δεδομένων και ιστορικών δεδομένων.
* Τα τεμάχια δειγμάτων βαθμονόμησης υιοθετούν οπτικά γυάλινα υπόστρωμα, τα οποία χαρακτηρίζονται από υψηλή ακρίβεια, δεν είναι εύκολα γρατζουνισμένα και έχουν μακρά διάρκεια ζωής.
*Τα προαιρετικά εξαρτήματα περιλαμβάνουν αισθητήρες καμπυλωμένης επιφάνειας, αισθητήρες μικρών οπών, αισθητήρες βαθιάς γραμμής, πλατφόρμες μέτρησης, κάλυκες αισθητήρων, ράβδους επέκτασης κλπ.
