Διάταξη συστήματος βαθμονόμησης δονήσεων μέσης συχνότητας
1. Γενική περιγραφή
Το σύστημα υλοποιεί κυρίως την αυτόματη/χειροκίνητη βαθμονόμηση της ευαισθησίας, της γραμμικότητας, των χαρακτηριστικών πλάτους-συχνότητας και φάσης-συχνότητας του αισθητήρα δόνησης και δημιουργεί την αντίστοιχη αναφορά δοκιμής. Το σύστημα είναι απλό στη δομή, εύκολο στη λειτουργία και τη χρήση και συμμορφώνεται με το JJG233-2008 "Κανονισμοί επαλήθευσης για πιεζοηλεκτρικούς αισθητήρες επιτάχυνσης", GB/T20485.21-2007/ISO16063-21:2003 "Μέθοδοι βαθμονόμησης για αισθητήρες δόνησης και κρούσης Μέρος 21 Μέθοδος σύγκρισης Βαθμονόμηση δόνησης", "JJG 134-2003 Απαιτήσεις δοκιμών και βαθμονόμησης όπως Κανονισμοί επαλήθευσης για μαγνητοηλεκτρικούς αισθητήρες ταχύτητας και Κανονισμοί επαλήθευσης για JJG 676-2000 Εργαζόμενο δονητή.
2. Κύρια απόδοση
Διαθέσιμο εύρος συχνοτήτων: 5Hz-10kHz;
Διαθέσιμο πλάτος δόνησης: 0-± 700m/s2;
Μπορεί να επαληθεύσει/βαθμονομήσει με ακρίβεια τάση, φόρτιση, έξοδο IEPE επιτάχυνσης, ταχύτητας και άλλων αισθητήρων και ελεγκτή δόνησης. Υποστηρίζει τη μέθοδο σύγκρισης σημείο προς σημείο, τη μέθοδο σάρωσης συχνότητας ημιτονοειδούς, τη μέθοδο τυχαίας διέγερσης και τη μέθοδο διέγερσης κρούσης και άλλες μεθόδους επαλήθευσης/βαθμονόμησης.
3. Βασική σύνθεση

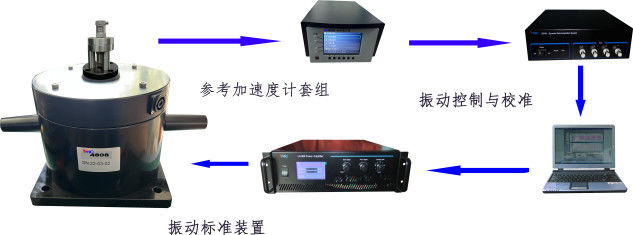

Το σύστημα αποτελείται από τυπικό επιταχυνσιόμετρο, ενισχυτή φόρτισης χαμηλού θορύβου, μικρό τραπέζι δόνησης, γραμμικό ενισχυτή ισχύος, δυναμικό συλλέκτη δεδομένων και λογισμικό ελέγχου και δοκιμής χαρακτηριστικών αισθητήρα. Ο αυτόματος έλεγχος και ο έλεγχος κλειστού βρόχου της ευαισθησίας του αισθητήρα, της γραμμικότητας πλάτους και της απόκρισης συχνότητας πραγματοποιούνται με έλεγχο υπολογιστή.
Σημείωση: Το επιταχυνσιόμετρο υπό δοκιμή εξαρτάται από το πραγματικό προϊόν και το σχήμα είναι μόνο για αναφορά του επιταχυνσιόμετρου εξόδου φόρτισης.
4. Τεχνικές παράμετροι εξοπλισμού
4.1. Τραπέζι δόνησης
Το τυπικό τραπέζι δόνησης HG-5024M χρησιμοποιεί υλικό μόνιμου μαγνήτη σπάνιων γαιών Ndfeb. Έχει τα χαρακτηριστικά μικρού όγκου, μικρού βάρους, ευρέος εύρους συχνοτήτων, λογικής δομής και υψηλής αξιοπιστίας. Ειδικά σχεδιασμένο για βαθμονόμηση δόνησης, δοκιμή δόνησης και δοκιμή δόνησης της τυπικής πηγής δόνησης, μπορεί να χρησιμοποιηθεί ως βαθμονόμηση αισθητήρα δόνησης, βαθμονόμηση και δοκιμή, μπορεί επίσης να χρησιμοποιηθεί για μεγάλα και μεσαίου μεγέθους μέρη οργάνων της περιβαλλοντικής δόνησης, δοκιμή κόπωσης, μικρού και μεσαίου μεγέθους δομή μέτρησης της δυναμικής απόκρισης, δοκιμή συχνότητας συντονισμού και μηχανικής σύνθετης αντίστασης, δοκιμή τρόπου.
| Μέγιστη ημιτονοειδής δύναμη διέγερσης |
≥120N (200N Ψύξη αέρα) |
| Συχνότητα λειτουργίας |
5Hz～10000Hz |
| Μέγιστη επιτάχυνση |
1m/s2～700m/s2 (Τιμή αιχμής) |
| Μέγιστη ταχύτητα |
1.4m/s (Τιμή αιχμής) |
| Μέγιστη μετατόπιση |
12.7mm (από αιχμή σε αιχμή) |
| Διαρροή ροής |
＜5mT |
| Λόγος σήματος προς θόρυβο |
≥50dB |
| Σταθερότητα συχνότητας |
≤0.1% |
| Σταθερότητα πλάτους |
≤0.3% |
| Βαθμός παραμόρφωσης |
≤5% |
| Εγκάρσια δόνηση |
≤10% |
| Σφάλμα ένδειξης συχνότητας |
≤0.1% |
| Ακαμψία στήριξης |
5.6N/mm |
| Αντίσταση συνεχούς ρεύματος πηνίου |
0.8Ω |
| Μέγιστο ρεύμα εισόδου |
15Arms (25Arms Ψύξη αέρα) |
| Ποιότητα κινούμενων μερών |
180 g |
| βάρος |
35kg |
| Μέγεθος τραπεζιού |
Ф62.5mm (Οπή στερέωσηςФ50.8,5-M8) |
| Συνολική διάσταση |
Ф215×200mm |
| Εύρος θερμοκρασίας |
Θερμοκρασία λειτουργίας: 5℃ ~ 40℃;
Θερμοκρασία αποθήκευσης: -20℃ ~ 70℃.
|
| Σχετική υγρασία |
Όχι περισσότερο από 75% (Η θερμοκρασία δεν είναι μεγαλύτερη από 30℃) |
| εξαγωγή |
Υποδοχή 4 ακίδων |
| Συνιστώμενος ενισχυτής ισχύος |
LA-500 (20V25A) |
Σημείωση: Το HG-5024M μπορεί να χρησιμοποιηθεί ως τυπικό τραπέζι δόνησης για τυπική κατασκευή σύμφωνα με τους Κανονισμούς επαλήθευσης τυπικού τραπεζιού δόνησης JJG 298-2015.
Εύρος συχνοτήτων: 10-10000Hz; Μέγιστο πλάτος: 300m/s2.
4.2. Γραμμικός ενισχυτής ισχύος
Ο ενισχυτής ισχύος LA-500 υιοθετεί τυπικό πλαίσιο 19 ιντσών, οθόνη LCD πραγματικού χρώματος ρεύματος, τάσης, συχνότητας σήματος και προστασίας, γραμμική έξοδο ισχύος, χαμηλή παραμόρφωση, καλό λόγο σήματος προς θόρυβο. Με έξοδο τάσης, ένδειξη ρεύματος και οπές παρακολούθησης. Πολλαπλές λειτουργίες προστασίας. Οδηγήστε απευθείας δονητή τρόπου MS-series και μικρό δονητή VT/SVT-series
| Μοντέλο προϊόντος |
LA-500 |
| Ονομαστική ισχύς εξόδου |
500 VA |
| Αντίσταση εισόδου |
>10 kΩ |
| Ονομαστική τάση εξόδου |
25 Vrms |
| Ονομαστικό ρεύμα εξόδου |
20Arms |
| Μη γραμμική παραμόρφωση |
＜1% |
| Λόγος σήματος προς θόρυβο |
≥80dB |
| κέρδος |
10 V/V±2dB |
| Απόκριση συχνότητας Hz |
Συνεχές ρεύμα |
0 - 50k±1dB |
| Εναλλασσόμενο ρεύμα |
20 - 50k±1dB |
| Εύρος συχνοτήτων Hz |
Πλήρης λόγος ισχύος |
20 - 5k |
| Μειωμένη ισχύς |
0 - 50k |
| W╳H ╳D mm |
483╳132.5
╳480
|
| Kg |
22.5 |
| Παροχή ηλεκτρικού ρεύματος |
220V50Hz8A |
| Εξοπλισμένο με μοντέλο δονητή: |
SVT-03 |
4.3. Ανατρέξτε στο επιταχυνσιόμετρο
Το επιταχυνσιόμετρο αναφοράς HG-8305 υιοθετεί δομή συμπίεσης κέντρου, καλά χαρακτηριστικά θερμοκρασίας, υψηλή μακροπρόθεσμη σταθερότητα, ισχυρή αντοχή σε κρούση. Η διπλή εγκατάσταση M5 (10-32 προαιρετικό) στο κάτω και το επάνω μέρος μπορεί να πραγματοποιήσει την ακριβή βαθμονόμηση της ευαισθησίας του αισθητήρα σε λειτουργία back-to-back, τη μετάδοση τυπικής τιμής δόνησης και τις σταθερές λειτουργίες επαλήθευσης.
Καμπύλη απόκρισης συχνότητας
Καμπύλη θερμοκρασίας
| Αναφορά ευαισθησίας (±10%) |
0.110 pC/(m/s2) |
| Εύρος συχνοτήτων λειτουργίας |
0.2Hz～10kHz |
| Μέγιστη επιτάχυνση ημιτονοειδούς δόνησης λειτουργίας |
9800m/s2 |
| Εύρος συχνότητας πλάτους |
±2% |
0.2Hz～5kHz |
|
| ±10% |
5Hz～10kHz |
|
| Απόκριση φάσης-συχνότητας (±1°) |
0.2Hz～10kHz |
|
| Συχνότητα φυσικής εγκατάστασης |
≥40kHz |
|
| Εγκάρσια ευαισθησία |
≤2% |
|
| Εύρος θερμοκρασίας λειτουργίας |
–74~+200℃ |
|
| Αντίσταση μόνωσης |
≥1011Ω |
|
| Ετήσια σταθερότητα |
≤0.5% |
|
| Γραμμικότητα πλάτους επιτάχυνσης |
≤0.5% |
|
| Παροδική ευαισθησία θερμοκρασίας |
0.5ms-2/℃ (0.3Hz) |
|
| Μαγνητική ευαισθησία |
1ms-2/T |
|
| Ευαισθησία καταπόνησης βάσης |
0.01ms-2/με |
|
| Ευαίσθητο μέρος |
χαλαζίας |
|
| χωρητικότητα |
～70 pF |
|
| βάρος |
38G |
|
| Τρόπος εγκατάστασης |
10-32 |
|
| Λειτουργία εξόδου |
10-32 |
|
| Λειτουργία εξόδου |
Θετική πολικότητα |
|
| Ροπή στερέωσης |
0.5Nm～3.5Nm |
|
Σημείωση: Οι ενισχυτές φόρτισης HG-8305 και HG-8102B χρησιμοποιούνται ως κιτ δόνησης και μπορούν να χρησιμοποιηθούν ως επιταχυνσιόμετρα αναφοράς σύμφωνα με τους Κανονισμούς επαλήθευσης JJG 233-2008 για πιεζοηλεκτρικά επιταχυνσιόμετρα.
4.4. Ενισχυτής φόρτισης χαμηλού θορύβου
HG-8102B: ένας ενισχυτής φόρτισης χαμηλού θορύβου πολλαπλών λειτουργιών με ομαλοποίηση ευαισθησίας αισθητήρα 4 bit, με φόρτιση, τάση, IEPE και άλλες τρεις λειτουργίες εισόδου, κέρδος, high-pass, low-pass και ομαλοποιημένες επιλογές πολλαπλών αρχείων. Μικρό μέγεθος, υψηλή ενσωμάτωση. Τέσσερα σύνολα ομαλοποιημένης δεκαδικής εξόδου (1.000~10.99pC/UNIT). Κατάλληλο για μέτρηση και βαθμονόμηση ακριβείας.
| εισαγωγή |
τάση /IEPE (4mA/24VDC):±10V ; Ηλεκτρικό φορτίο:±106pC |
| εξαγωγή |
±10VP/5 mA (Max) |
| Dc offset |
±10mV |
| θόρυβος |
≤5μVrms (Το μέγιστο κέρδος διπλώνεται στην είσοδο) |
| Βαθμολόγηση κέρδους |
0.1；1；10；100；1000mV/pC (Όταν η χωρητικότητα πηγής είναι 1nF) |
| ακρίβεια |
±0.5% |
| Φίλτρο χαμηλής διέλευσης: |
0.3,1k,3k,10k,30k,100kHz (Συχνότητα αποκοπής - 3dB±1dB, Ρυθμός εξασθένησης -12dB/OCT) |
| Φίλτρο υψηλής διέλευσης: |
0.3,1,3,10,30,100Hz (Συχνότητα αποκοπής - 3dB±1dB, Ρυθμός εξασθένησης -6dB/OCT) |
| θερμοκρασία |
Θερμοκρασία λειτουργίας:0℃- +50℃；Θερμοκρασία αποθήκευσης:-55℃-+85℃ |
| υγρασία |
95%R.H. Max |
| Παροχή ηλεκτρικού ρεύματος |
Εναλλασσόμενο ρεύμα:220V50Hz |
| διάσταση |
45mm (W) ╳122mm (H) ╳200mm(D) |
| βάρος |
1.5KG |
| Τρόπος σύνδεσης |
Λειτουργία εισόδου:M5；Λειτουργία εξόδου:BNC；Πηγή ρεύματος:3GTJE3(AC) |
| Γραμμή εισόδου: |
Καλώδιο χαμηλού θορύβου 2 m διπλής κεφαλής M5 STYV-1 |
| Γραμμή εξόδου |
Καλώδιο εξόδου BNC 50Ω διπλής κεφαλής 2 m |
| Καλώδιο τροφοδοσίας |
3GTJA(AC)； 1PCS |
4.5. Δυναμικός συλλέκτης δεδομένων (Ελεγκτής)
Ο δυναμικός συλλέκτης δεδομένων HG-9204H είναι ένας δυναμικός συλλέκτης δεδομένων 4 καναλιών εισόδου και 2 καναλιών εξόδου με υψηλό ρυθμό δειγματοληψίας. Μπορεί να συνδυαστεί με το βασικό λογισμικό μέτρησης και ελέγχου HG-9800-02 για να σχηματίσει ένα σύστημα απόκτησης δυναμικών δεδομένων και μπορεί επίσης να συνδυαστεί με το λογισμικό δοκιμής χαρακτηριστικών αισθητήρα HG-9800-05 για να σχηματίσει ένα σύστημα ελέγχου δόνησης κλειστού βρόχου.
| Εισαγάγετε τον αριθμό των καναλιών |
4 |
|
| Λειτουργία σήματος |
Φόρτιση, τάση, IEPE |
|
| Εύρος ζώνης εισόδου σήματος τάσης |
DC-100kHz |
|
| Εύρος ζώνης εισόδου σήματος IEPE |
0.3Hz-100kHz |
|
| Λόγος σήματος προς θόρυβο |
≥96 dB |
|
| Ψηφίο AD |
16 |
|
| Ακρίβεια AD |
优于±0.5％ |
|
| Εύρος εισόδου |
τάση /IEPE: ±10Vp
Εύρος εισόδου φόρτισης:±1×105pC
|
|
| Ενσωματωμένο κέρδος |
τάση /IEPEinput:1 φορά, 10 φορές, 100 φορές Είσοδος φόρτισης: 0.1, 1, 10, 100 φορές |
|
| IEPEExcitation παροχή ρεύματος |
4mA±1mA /(20-24VDC); |
|
| Ρυθμός δειγματοληψίας ενός καναλιού |
Μέγιστη παράλληλη δειγματοληψία 1 M ανά κανάλι |
|
| DA εξαγωγή |
2 ανεξάρτητες έξοδοι |
|
| Ανάλυση DA |
16bit |
|
| Ρυθμός μετατροπής DA |
500kHz; |
|
| Πλάτος εξόδου σήματος |
±10VP; |
|
| ακρίβεια |
Καλύτερη από ± 0.5% |
|
| |
| διάστασηw×D×H(mm) |
W240mm×H69mm×D277mm |
|
| Βάρος (g) |
3.5Kg |
|
| Παροχή ηλεκτρικού ρεύματος |
100 – 240V AC ,50/60HZ |
|
| Λογισμικό υποστήριξης |
Λογισμικό απόκτησης και ελέγχου σήματος HG-9800 |
|
4.6. Σύστημα δοκιμής και ελέγχου χαρακτηριστικών αισθητήρα (Υπολογιστής & λογισμικό)
Μονάδα δοκιμής και ελέγχου χαρακτηριστικών αισθητήρα HG-9800-05:
Με τους τυπικούς αισθητήρες, τους ενισχυτές ισχύος, το τυπικό τραπέζι δόνησης, τον ελεγκτή κ.λπ., η ευαισθησία, η γραμμικότητα πλάτους, η απόκριση συχνότητας του αισθητήρα επιτάχυνσης μπορούν να δοκιμαστούν αυτόματα, το εύρος συχνοτήτων μπορεί να φτάσει τα 40kHz και η αναφορά δοκιμής μπορεί να δημιουργηθεί αυτόματα.
1, δοκιμή συχνότητας σημείου: μπορεί να ορίσει οποιοδήποτε σύνολο τιμής συχνότητας και πλάτους δόνησης (μπορεί να ορίσει επιτάχυνση, ταχύτητα, μετατόπιση κ.λπ.), να ολοκληρώσει αυτόματα τη δοκιμή δόνησης ενός σημείου, πολλαπλών σημείων και να δημιουργήσει μια αναφορά;
2, δοκιμή σάρωσης συχνότητας: ορίστε το σημείο αναφοράς συχνότητας, το άνω και κάτω όριο του σημείου συχνότητας και πραγματοποιήστε αυτόματα τη δοκιμή ευαισθησίας και απόκρισης συχνότητας;
3, τυχαία δοκιμή (γρήγορη): χρησιμοποιώντας τυχαία σήματα, ολοκληρώστε γρήγορα τη δοκιμή απόκρισης συχνότητας του αισθητήρα δόνησης;
4. Ολοκληρώστε αυτόματα τη δοκιμή γραμμικότητας πλάτους και δημιουργήστε μια αναφορά;
1. Βασική διαμόρφωση και τιμή
| |
όνομα |
Αριθμός μοντέλου |
ποσότητα |
Ενδεικτική τιμή |
-
|
Τυπικό επιταχυνσιόμετρο |
HG-8305 |
1 |
|
-
|
Δοκιμάστε το εξάρτημα back to back |
|
1 |
|
-
|
Ενισχυτής φόρτισης χαμηλού θορύβου |
HG-8102B |
1 |
|
-
|
Τυπικό τραπέζι δόνησης |
HG-5024M |
1 |
|
-
|
Γραμμικός ενισχυτής ισχύος |
LA-500 |
1 |
|
-
|
Δυναμικός συλλέκτης δεδομένων 4 καναλιών (Ελεγκτής) |
HG-9204H |
1 |
|
-
|
Λογισμικό δοκιμής και ελέγχου χαρακτηριστικών αισθητήρα |
HG-9800 |
1 |
|
-
|
Δοκιμάστε υπολογιστές και εκτυπωτές |
|
1 |
|
-
|
Τεχνική υποστήριξη και εξυπηρέτηση |
|
1 |
|
| |
|
|
Σημείωση: Οι παραπάνω τιμές δεν περιλαμβάνουν το κόστος βαθμονόμησης.
