HRD-120 Ολοκληρωμένο Μηχάνημα Ανίχνευσης Ελαττωμάτων Συρματόσχοινων σε Ορυχεία, Εναέριες Γέφυρες και Γερανούς
一. Επισκόπηση προϊόντος
◆ Διαδικτυακή ανίχνευση συρματόσχοινων εσωτερικών και εξωτερικών σπασμένων συρμάτων, φθοράς, σκουριάς, παραμόρφωσης, χαλαρών κλώνων, παράλειψης σύρματος, αλλαγών υλικού και άλλων ελαττωμάτων.
◆ Η αναφορά αποτελεσμάτων δοκιμής μπορεί να πληροί τα πρότυπα διαφορετικών βιομηχανιών και έχει τον αριθμό των σπασμένων συρμάτων και την αναλογία της περιοχής των σπασμένων συρμάτων προς τη συνολική περιοχή των σπασμένων συρμάτων.
◆ Η χρήση διεπαφής USB υπολογιστή (ενσύρματη) ή "ιδιωτικού δικτύου Wi-Fi" (ασύρματη) για άμεση επεξεργασία ανάλυσης δειγμάτων, με διαδικτυακό ηχητικό και οπτικό συναγερμό και εμφάνιση αποτελεσμάτων σε πραγματικό χρόνο.
◆ Κυκλική δομή αισθητήρα, περιφερειακή κάλυψη, αξονική μαγνήτιση, στιγμιαία μαγνήτιση του συρματόσχοινου σε κατάσταση κορεσμού.
◆ Ο αισθητήρας υιοθετεί περίβλημα από κράμα αλουμινίου, με αδιάβροχες, ανθεκτικές στη σκόνη, αντικραδασμικές και ανθεκτικές στην υγρασία λειτουργίες.
◆ Σταθερή λειτουργία, αξιόπιστη απόδοση, υψηλή ακρίβεια ανίχνευσης, ισχυρή απόδοση κατά των παρεμβολών, ακριβή δεδομένα.
◆ Το λογισμικό προσαρμόζεται σε διάφορα λειτουργικά συστήματα υπολογιστών Win dows 98/2000 / xp/Vista/ Win dows 7/8/10/11
◆ Χρησιμοποιείται ευρέως σε ορυχεία, τελεφερίκ, ανυψωτικό εξοπλισμό, ανελκυστήρες, λιμενικά μηχανήματα, γέφυρες καλωδίων και άλλους τομείς.
二.Διαμόρφωση συστήματος και μοντέλο

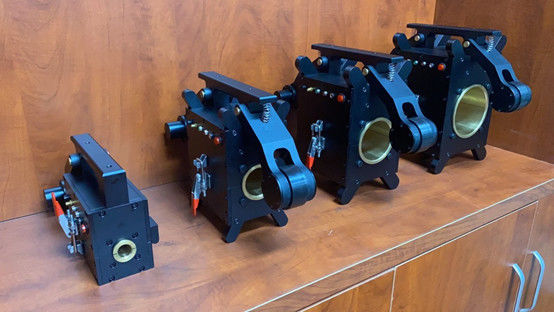

Όλα χρειάζονται προσαρμογή: Μηχάνημα ανίχνευσης ελαττωμάτων συρματόσχοινων (48mm μικρό - 78mm μεσαίο - 108mm μεγάλο)
|
SN. |
Διαμόρφωση ονόματος και μοντέλου |
Ποσότητα |
Σήμα |
| Μονάδα αίσθησης |
1 |
• Ολοκληρωμένη μονάδα αίσθησης
• Επαναστρεφόμενος διεγέρτης υψηλής ταχύτητας • Συγκεντρωτής σήματος υψηλής αγωγιμότητας
• Ομάδα ευαισθησίας μαγνητικού Hall • Οδηγός φθοράς με πλωτή κεντρική ρύθμιση
• Κωδικοποιητής απόστασης υψηλής ακρίβειας • Συσκευή κύλισης τροχού αυτόματης τοποθέτησης
|
1 σετ |
Περιλαμβάνεται κωδικοποιητής |
| 2 |
• Συναγερμός σε πραγματικό χρόνο (ψηφιακός σε αναλογικό μετατροπέας hi-fi)
• Μονάδα αναλογικής σε ψηφιακή μετατροπής AD • Μονάδα αυτόματης απόρριψης θορύβου
• Μονάδα ηχητικού και οπτικού συναγερμού ελαττωμάτων • Μονάδα διασφάλισης ποιότητας ανίχνευσης
• Λειτουργία DAQ plug and play
|
1 σετ |
Περιλαμβάνει λήψη Wi-Fi |
|
3 |

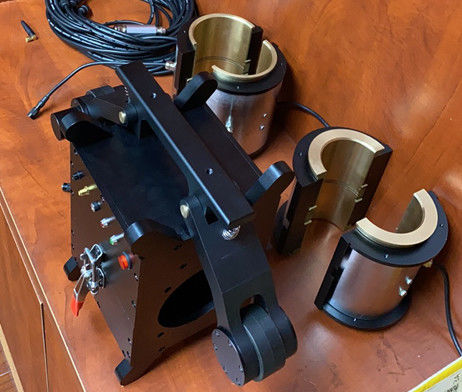

Αντικαταστάσιμος εσωτερικός δακτύλιος |
5 σετ |
Οι προσαρμοσμένες προδιαγραφές συζητούνται ξεχωριστά |
| Μονάδα επεξεργασίας |
4 |
Καλώδιο μετάδοσης USB |
1 τεμ. |
Κατασκευασμένο κατά παραγγελία μήκους 20 μέτρων |
| 5 |
Κεραία Wi-Fi |
2 τεμ. |
Το ένα είναι για ανταλλακτικά |
| 6 |
Λογισμικό επεξεργασίας σήματος σε πραγματικό χρόνο έκδοσης V3.0 |
1 σετ |
|
| 7 |
Υπολογιστής λήψης δεδομένων (τύπου Tablet) |
1 μονάδα |
Περιλαμβάνεται φορτιστής |
| Μονάδα αξεσουάρ |
8 |
Προσαρμοσμένη θήκη οργάνου |
1 τεμ. |
Προσαρμοσμένος τροχός αλλαγής μοχλού έλξης |
| 9 |
Φορτιστής όλα σε ένα |
1 τεμ. |
Κόκκινο φως: Φόρτιση
Πράσινο: Πλήρης
|
| 10 |
Εύκαμπτο καλώδιο ασφαλείας έλξης |
1 τεμ. |
Εύκαμπτες συνδέσεις για μονάδες αίσθησης |
| 11 |
Εγχειρίδιο λειτουργίας (σχετικά τεχνικά δεδομένα) |
1 τεμ. |
|
| 12 |
Πιστοποιητικό (Κάρτα εγγύησης) |
1 τεμ. |
|
| 13 |
Λίστα συσκευασίας |
1 τεμ. |
|
Σημείωση: 1, εκ των οποίων ο υπολογιστής διπλής χρήσης tablet 7 είναι προαιρετικός (ανάλογα με τη ζήτηση, το κόστος είναι επιπλέον).
2, όλα τα μεγέθη μπορούν να προσαρμοστούν κατόπιν ζήτησης (και μπορούν να προσαρμοστούν με ακρίβεια αντικαταστάσιμος εσωτερικός δακτύλιος). Όπως 48mm+24mm αντικαταστάσιμος εσωτερικός δακτύλιος
三. Τεχνικός πυρήνας και νομική πιστοποίηση
1. Εικονικό όργανο: άπειρη αβεβαιότητα συρματόσχοινου. Μόνο η εφαρμογή τεχνολογίας εικονικών οργάνων, η αντικατάσταση παραδοσιακών οργάνων με λογισμικό και η άμεση επεξεργασία δειγμάτων από υπολογιστές μπορούν να διασφαλίσουν μη χαμένη ανίχνευση και μη λανθασμένη κρίση, ακριβώς όπως η παρακολούθηση ταινίας, σάρωση του συρματόσχοινου καθ' όλη τη διάρκεια της διαδικασίας, τα αποτελέσματα είναι ακριβή και έχουν καλή επαναληψιμότητα.
2. Τρία σταθερά όργανα: Σύμφωνα με τα εθνικά πρότυπα για τα απορρίμματα συρματόσχοινων σε διάφορες βιομηχανίες, αυτό το προϊόν εφαρμόζει ηλεκτρομαγνητική ποιοτική, ποσοτική, εντοπιστική, διαδικτυακή μη καταστροφική ανίχνευση εσωτερικών και εξωτερικών σπασμένων συρμάτων, σκουριάς, φθοράς, αλλαγών διατομής μετάλλου, χαλαρών κλώνων, παράλειψης σύρματος, παραμόρφωσης, ανωμαλιών υλικού και άλλων ελαττωμάτων.
3. Νομικό όργανο: σύμφωνο με το αμερικανικό πρότυπο ASTM1571-2021 και το εθνικό πρότυπο GB/T21387-2008.
四. Τεχνικοί δείκτες
Η όλη σειρά μπορεί να ανιχνεύσει το εύρος διαμέτρου συρματόσχοινου: φ1.5-300mm (απαιτείται διαμόρφωση διαφορετικής σειράς αισθητήρα προδιαγραφών)
Σχετική ταχύτητα αισθητήρα και συρματόσχοινου: 0.0-6.0 m/s Βέλτιστη: 0.1-0.5 m/s
Το βέλτιστο κενό μεταξύ του οδηγού δακτυλίου του αισθητήρα και του συρματόσχοινου είναι 2-4 mm, και το επιτρεπόμενο κενό είναι 0-15mm
Ικανότητα ανίχνευσης ελαττώματος σπασμένου σύρματος (LF)
Ποιοτική: Η ακρίβεια ποιοτικής ανίχνευσης μεμονωμένου συγκεντρωμένου σπασμένου σύρματος είναι 99.99%
Ποσοτική: Ο αριθμός των σπασμένων συρμάτων σε ένα σημείο επιτρέπει μία ή μία ισοδύναμη ρίζα λανθασμένης κρίσης
Το ποσοστό ακρίβειας είναι πάνω από 92% όταν ο αριθμός των σπασμένων συρμάτων σε ένα σημείο ανιχνεύεται χωρίς σφάλμα για περισσότερες από 100 φορές
Ποσοτική μεταβολή διατομής μετάλλου (LMA)
Το επιτρεπόμενο σφάλμα επαναληψιμότητας της ευαισθησίας ανίχνευσης είναι ±0.055%
Το επιτρεπόμενο σφάλμα της τιμής ένδειξης ακρίβειας δοκιμής: ± 0.2%
Ικανότητα ανίχνευσης θέσης (L): Ποσοστιαίο σφάλμα της τιμής ένδειξης μήκους ανίχνευσης: ±0.2%
Τροφοδοσία: 5V από την μπαταρία του υπολογιστή
Βάρος αισθητήρα: κοινές προδιαγραφές < 10kg (προσαρμοσμένο ανάλογα με την πραγματική κατάσταση)
Θερμοκρασία περιβάλλοντος: -10℃~40℃ Ατμοσφαιρική πίεση: 86~106Kpa Σχετική υγρασία: ≤85%
