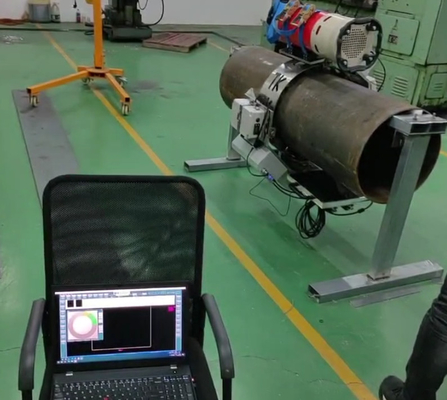

HXPC-200A Σύστημα εξωτερικής τοιχώσεως σωληνώσεων

HXPC-200AΣύστημα ανιχνευτή εξωτερικού τοιχώματος αγωγού

1. Γενική εισαγωγή

(1) Μάρκα εξοπλισμού: HUATEC

(2) Μοντέλο: HXPC-200A

(3) Ταχύτητα κίνησης: ≥100mm/s;

(4) Η λειτουργία βάδισης υιοθετεί τον τύπο τροχιάς για να εξασφαλίσει τον κάθετο προσανατολισμό της συγκόλλησης: ±1mm, ο προσανατολισμός της κατεύθυνσης βάδισης

Ακρίβεια: ±1mm;

(5) Μπορεί να καλύψει τις απαιτήσεις οδήγησης μηχανής ακτίνων κατεύθυνσης διπλού τοιχώματος μονής σκιάς για αγωγούς με διάμετρο μικρότερη από 1600mm;

(6) Χρησιμοποιήστε σύστημα ασύρματης επικοινωνίας 5G διπλής ζώνης, απόσταση ελέγχου: 100 μέτρα (ανοιχτός χώρος);

(7) Η χρήση ενσωματωμένης μπαταρίας λιθίου 36V χαμηλής θερμοκρασίας, εύκολη στην αντικατάσταση, μπορεί να λειτουργήσει κανονικά στους μείον 40℃;

(8) Ώρες εργασίας: περισσότερες από 8 ώρες;

(9) Κατανάλωση ενέργειας: ≤150W;

(10) Σύγχρονη κίνηση με το όχημα αναρρίχησης τοιχώματος σωλήνα (επίπεδος σαρωτής) για την ολοκλήρωση των απαιτήσεων ανίχνευσης DR Transillumination διπλού τοιχώματος μονής σκιάς

2. Φορητός ανιχνευτής ελαττωμάτων ακτίνων Χ

(1) Όνομα εξοπλισμού: φορητή μηχανή ανίχνευσης ελαττωμάτων ακτίνων Χ σταθερής πίεσης υψηλής συχνότητας

(2) Μοντέλο: XXG 300JYGF

(3) Σωλήνας ακτίνων Χ: μεταλλικός κεραμικός σωλήνας

(4) Λειτουργία τροφοδοσίας σωλήνα ακτίνων Χ: σταθερή τάση

(5) Εύρος ρύθμισης τάσης σωλήνα ακτίνων Χ: 50-300kV

(6) Βήμα ρύθμισης τάσης σωλήνα: 1kV/βήμα

(7) Ρεύμα σωλήνα ακτίνων Χ: 0,5-3,0mA

(8) Βήμα ρύθμισης ρεύματος σωλήνα: 0,1mA/βήμα

(9) Μέγιστος χρόνος έκθεσης: 99 λεπτά 59 δευτερόλεπτα

(10) Εύρος ρύθμισης καθυστέρησης υψηλής πίεσης: 0-99 δευτερόλεπτα

(11) Μέγιστη ισχύς σωλήνα ακτίνων Χ: 900W

(12) Συχνότητα λειτουργίας: 100kHz

(13) Μέγεθος εστίασης: AC.EN12543 d=3.0mm (AC.IEC 336 1.5mm)

(14) Πάχος διείσδυσης: 65mm (χάλυβας A3, εστιακή απόσταση 700mm, φιλμ HUATEC D7, αρνητικό μαύρο ≥2.0, 10

Λεπτά)

(15) Προσωρινός ρυθμός φόρτωσης: 100% (σε θερμοκρασία περιβάλλοντος 20℃, μέγιστες συνθήκες ισχύος)

(16) Γωνία ακτινοβολίας: 40°x 55°

(17) Εσωτερικό φίλτρο: 1mmBe

(18) Πρόσθετο φίλτρο: 4mm Alequivalent

(19) Μέγεθος κεφαλής σωλήνα: φ295mmx775mm (συμπεριλαμβανομένου του δακτυλίου)

(20) Βάρος κεφαλής σωλήνα: 29kg

(21) Καλώδιο σύνδεσης: 50M

(22) Καλώδιο τροφοδοσίας: 10M

(23) Μέγεθος ελεγκτή: 465mmx154mmx323mm

(24) Βάρος ελεγκτή: 11,3kg

(25) Ισχύς εισόδου: 200-250VAC, 47-400Hz

(26) Μέθοδος ψύξης ανόδου: ψύξη με εξαναγκασμένο αέρα

(27) Επιτρεπόμενη θερμοκρασία περιβάλλοντος: -20℃~+40℃

3. Τα τυπικά αξεσουάρ περιλαμβάνουν:

Ανιχνευτής DR, μηχανή αναρρίχησης εξωτερικού τοιχώματος σωλήνα

Μηχανή ακτίνων Χ, μηχανή αναρρίχησης εξωτερικού τοιχώματος σωλήνα

Ψηφιακός επίπεδος ανιχνευτής 1024,76μm, περιοχή εικόνας 233 x 97mm

Λογισμικό ψηφιακής απόκτησης και επεξεργασίας εικόνας

Φορητός υπολογιστής

Ανιχνευτής ελαττωμάτων ακτίνων Χ σταθερής πίεσης υψηλής συχνότητας (κατευθυντικός)

Οδηγός ράγας ανιχνευτή: Ø813mm, Ø1016mm, Ø1219mm, Ø1422mm 4 τεμ.
