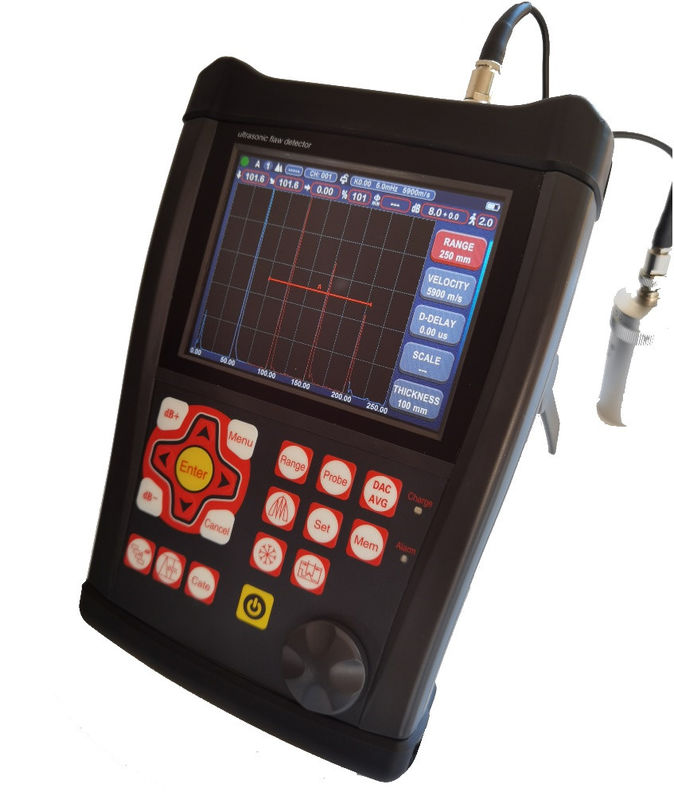

Δοκιμαστικό πάχους λειτουργίας FD630 TOFD Υπερήχων ανιχνευτής ελαττωμάτων

Προδιαγραφές

Εύρος: 0-15000 mm, σε ταχύτητα χάλυβα

Ταχύτητα υλικού:100～20000 m/s

Συχνότητα επανάληψης παλμού:10-10000Hz

Δυναμικό εύρος:≥38dB

Γραμμικότητα: Οριζόντια: +/-0.2% FSW, Κάθετη: 0.25% FSH, Ακρίβεια ενισχυτή +/-1 dB.

Διακριτική ικανότητα:>40dB (5P14)

Ευαισθησία Leavings:>66dB

Απόρριψη (καταστολή): 0 έως 80% ύψος πλήρους οθόνης

500 ανεξάρτητες ρυθμίσεις, οποιοδήποτε κριτήριο μπορεί να εισαχθεί ελεύθερα, μπορούμε να εργαστούμε στη σκηνή χωρίς μπλοκ δοκιμής；

Μεγάλη μνήμη 1000 γραφημάτων Α

Λειτουργίες δοκιμής: Αντήχηση παλμού, διπλό στοιχείο και διαμεταγωγή

Τύποι αισθητήρων: Μονό ευθύ, Μονό γωνιακό, Διπλό ευθύ, Διπλό γωνιακό

Gate Monitors: Δύο ανεξάρτητες πύλες ελέγχου σε όλο το εύρος σάρωσης

Μονάδες: Ίντσα ή χιλιοστόμετρο

Απαιτήσεις ισχύος: AC Mains 100-240 VAC, 50-60 Hz

Καθυστέρηση οθόνης: -20 έως 3400 µs

Καθυστέρηση αισθητήρα/Μηδενική μετατόπιση: 0 έως 99.99µs

Εσωτερική επαναφορτιζόμενη μπαταρία Li-ion με ονομαστική τάση 7.2V στα 8000 mAh

15 ώρες ονομαστικός χρόνος λειτουργίας ανάλογα με τη φωτεινότητα της οθόνης

4 ώρες τυπικός χρόνος επαναφόρτισης

H×W×D(mm):260×175×60 (mm)

Βάρος: 1.2kg

Θερμοκρασία λειτουργίας: -10℃ έως 50℃

Θερμοκρασία αποθήκευσης: -30℃ έως 50℃

Ενέργεια παλμού: 200V, 300V, 400V, 500V επιλέξιμη

Διόρθωση: Θετικό ημι-κύμα, αρνητικό ημι-κύμα, πλήρες κύμα, σύστημα RF

Εύρος ζώνης (bandpass ενισχυτή): 0.1 έως 300 MHz

Gate Monitors: Δύο ανεξάρτητες πύλες ελέγχου σε όλο το εύρος σάρωσης

Ευαισθησία: 120 dB max σε επιλέξιμη ανάλυση 0.1, 1.0, 2.0, 6.0 dB.

Συνδέσεις μετατροπέων: BNC ή LEMO

Λειτουργίες

Αυτόματη εμφάνιση ακριβούς θέσης ελαττώματος (Βάθος d, επίπεδο p, απόσταση s, πλάτος, sz dB,ф).

Μέγεθος ελαττώματος: Αυτόματο μέγεθος ελαττώματος χρησιμοποιώντας AVG/AVG ή DAC, επιταχύνει την αναφορά αποδοχής ή απόρριψης ελαττωμάτων.

Αυτόματη βαθμονόμηση του μηδενικού σημείου του αισθητήρα, γωνίες, μπροστινή άκρη και ταχύτητα υλικού.

Εύκολο να δημιουργηθεί και να χρησιμοποιηθεί DAC και AVG για την αξιολόγηση της ηχούς, η καμπύλη μπορεί να τροποποιηθεί και να αντισταθμιστεί.

Σύνδεση U-disk, η μονάδα μπορεί να λάβει απεριόριστη μνήμη, έξοδο αναφορών PDF και σύστημα Upadte.

Αυτόματη δημιουργία βίντεο της διαδικασίας δοκιμής και αναπαραγωγή. Χρησιμοποιήστε upan, το μήκος του βίντεο είναι απεριόριστο.

Έγχρωμο Bscan.

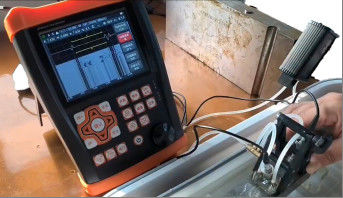

TOFD.

Διάγραμμα συγκόλλησης.

Υπάρχουν 15 πρότυπα στη μονάδα.

Σύνδεση Bluetooth σε κινητή συσκευή για δημιουργία και εκτύπωση αναφορών ανίχνευσης επί τόπου.　AWS D1.1.

Λειτουργία διόρθωσης καμπύλης επιφάνειας.

Λειτουργία μέτρησης ύψους ρωγμής.

Μεγέθυνση πύλης: εξάπλωση του εύρους της πύλης σε όλο το πλάτος της οθόνης.

Λειτουργία αυτόματης ενίσχυσης.

Envelope: Ταυτόχρονη εμφάνιση ζωντανού A-scan με ρυθμό ανανέωσης 60 Hz και envelope του A-scan

οθόνη.

Peak Hold: Συγκρίνετε κατεψυγμένες κυματομορφές αιχμής με ζωντανά A-Scans για εύκολη ερμηνεία των αποτελεσμάτων των δοκιμών.

Scan Freeze: Η οθόνη freeze διατηρεί τα δεδομένα κυματομορφής και διαδρομής ήχου.

Συναγερμός: Beep και LED.

Ρολόι πραγματικού χρόνου.

Fill echo.

Capture mark.

Χρώμα ηχούς εντός της πύλης.

Βασικό πακέτο οργάνων

Φορητός υπερηχητικός ανιχνευτής ελαττωμάτων

Αισθητήρας ευθείας δέσμης (2.5 MHz, Φ20)

Αισθητήρας γωνιακής δέσμης (4 MHz, 8 mm×9 mm, 60°)

Διασυνδετικό καλώδιο για τον αισθητήρα (Q9-C5, ή προαιρετικό C9- C5)

Επαναφορτιζόμενο πακέτο μπαταρίας Li-Ion, 7.8 amp hour

Μονάδα τροφοδοσίας/φορτιστή

Εγχειρίδιο λειτουργίας στα Αγγλικά

Λογισμικό εφαρμογής

Λουράκι
