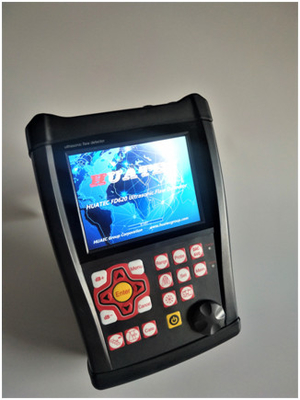

FD620 Υπερηχητικό Ελαττωματοσκόπιο Πραγματικού Χρόνου Υψηλής Ταχύτητας με Εγγραφή Βίντεο
★ Η βαθμονόμηση του αισθητήρα, η δημιουργία καμπυλών και άλλες λειτουργίες καθοδηγούνται από το πλαίσιο διαλόγου σε όλη τη διαδικασία, δεν χρειάζεται να διαβάσετε το εγχειρίδιο
★ Όλα τα εργαλεία περιλαμβάνονται ό,τι χρειάζεστε: DAC, AVG, έγχρωμο Bscan, AWS, κ.λπ.
★ Συχνότητα επανάληψης παλμού: 30-3000Hz, ακριβής ρύθμιση, σάρωση υψηλής ταχύτητας, ποτέ δεν χάνεται η ανίχνευση
★ Υψηλή αναλογία σήματος προς θόρυβο, καθαρό και σταθερό ηχώ, σχεδιασμός κατά του θορύβου, ιδανικό για σκληρές συνθήκες εργασίας
★ 10-ψήφιο AD, η δειγματοληψία υψηλής ταχύτητας οδηγεί σε καλύτερο διάγραμμα ηχούς με όλες τις λεπτομέρειες. Ευαίσθητο και μπορεί να ανιχνεύσει ακόμη και μικροσκοπικά ελαττώματα
★ Κρυστάλλινη, αληθινή έγχρωμη οθόνη. Το χρήσιμο περιβάλλον χρήστη κάνει τη λειτουργία πολύ ευκολότερη.
★ Εγγραφή βίντεο ανίχνευσης ελαττωμάτων σε πραγματικό χρόνο υψηλής ταχύτητας. Απεριόριστη αποθήκευση δεδομένων USB.
★ Σύνδεση Bluetooth, η εφαρμογή για κινητά δημιουργεί αναφορές ανίχνευσης ελαττωμάτων επί τόπου και πραγματοποιεί εκτύπωση
★ Πρότυπο IP65. Θήκη από κράμα + σιλικόνη, αδιάβροχη και ανθεκτική στη σκόνη, συμπαγής και διαρκεί για πάντα. Η υποστήριξη απόσβεσης το κάνει να στέκεται σε οποιαδήποτε γωνία.
★ Η μπαταρία διαρκεί 15 ώρες για μία φόρτιση. Κάθε μπαταρία έχει τον δικό της έλεγχο φόρτισης, οπότε με δύο μπαταρίες μπορεί να λειτουργήσει όλο το εικοσιτετράωρο.
Προδιαγραφές
| Εύρος |
0-25000 mm, σε ταχύτητα χάλυβα
|
| Ταχύτητα υλικού |
100～20000m/s
|
| Συχνότητα επανάληψης παλμού |
30-3000Hz
|
| Δυναμικό εύρος |
≥38dB
|
| Γραμμικότητα |
Οριζόντια: +/-0.2% FSW,
Κάθετη: 2.5% FSH, Ακρίβεια ενισχυτή +/-1 dB
|
| Διακριτική ικανότητα |
>40dB (5P14)
|
| Ευαισθησία |
>62dB
|
| Απόρριψη (καταστολή) |
0 έως 80% του ύψους της πλήρους οθόνης
|
| Μεγάλη μνήμη |
1000 γραφήματα Α, 500 ανεξάρτητες ρυθμίσεις, οποιοδήποτε κριτήριο μπορεί να εισαχθεί ελεύθερα, μπορούμε να εργαστούμε στη σκηνή χωρίς μπλοκ δοκιμής
|
| Λειτουργίες δοκιμής |
Αντήχηση παλμού, διπλό στοιχείο και διαμεταφορά
|
| Τύποι αισθητήρων |
Μονό ευθύ, Μονό γωνιακό, Διπλό ευθύ, Διπλό γωνιακό, Διάμετρος, Ερπυσμός, Επιφάνεια
|
| Οθόνες πύλης |
Δύο ανεξάρτητες πύλες ελέγχονται σε όλο το εύρος σάρωσης
|
| Μονάδες |
Ίντσα ή χιλιοστόμετρο
|
| Απαιτήσεις ισχύος |
AC Mains 100-240 VAC, 50-60 Hz
|
| Καθυστέρηση οθόνης |
-20 έως 3400 µs
|
| Καθυστέρηση αισθητήρα/Μηδενική μετατόπιση |
0 έως 99.99µs
|
| Ισχύς |
Εσωτερική επαναφορτιζόμενη μπαταρία Li-ion με ονομαστική τάση 7.2V στα 8000 mAh
15 ώρες ονομαστικός χρόνος λειτουργίας ανάλογα με τη φωτεινότητα της οθόνης
4 ώρες τυπικός χρόνος επαναφόρτισης
|
| Υ×Π×Β(mm) |
260×175×60 (mm)
|
| Θερμοκρασία λειτουργίας |
-10℃ έως 50℃
|
| Θερμοκρασία αποθήκευσης |
-30℃ έως 50℃
|
| Ενέργεια παλμού |
200V, 300V, 400V, 500V επιλέξιμη
|
| Διόρθωση |
Θετικό ημι-κύμα, αρνητικό ημι-κύμα, πλήρες κύμα, σύστημα RF
|
| Εύρος ζώνης (bandpass ενισχυτή) |
0.2 έως 20 MHz
|
| Οθόνες πύλης |
Δύο ανεξάρτητες πύλες ελέγχονται σε όλο το εύρος σάρωσης
|
| Ευαισθησία |
120 dB max σε επιλέξιμη ανάλυση 0.1, 1.0, 2.0, 6.0 dB
|
| Συνδέσεις μετατροπέα |
BNC ή LEMO
|
Λειτουργίες
Αυτόματη εμφάνιση ακριβούς θέσης ελαττώματος (Βάθος d, επίπεδο p, απόσταση s, πλάτος, sz dB, ф).
Μέγεθος ελαττώματος: Αυτόματο μέγεθος ελαττώματος χρησιμοποιώντας AVG/AVG ή DAC, επιταχύνει την αναφορά αποδοχής ή απόρριψης ελαττωμάτων.
Αυτόματη βαθμονόμηση του μηδενικού σημείου του μετατροπέα, γωνιών, μπροστινής άκρης και ταχύτητας υλικού.
Εύκολο να δημιουργηθεί και να χρησιμοποιηθεί DAC και AVG για την αξιολόγηση του ηχούς, η καμπύλη μπορεί να τροποποιηθεί και να αντισταθμιστεί.
Σύνδεση δίσκου μνήμης, η μονάδα μπορεί να λάβει απεριόριστη μνήμη.
Αυτόματη δημιουργία βίντεο της διαδικασίας δοκιμής και αναπαραγωγή. Χρησιμοποιήστε U Disk, το μήκος του βίντεο είναι απεριόριστο.
Έγχρωμο B-scan.
Υπάρχουν 13 ενσωματωμένα διεθνή πρότυπα στη μονάδα.
Σύνδεση Bluetooth με κινητή συσκευή για τη δημιουργία και εκτύπωση αναφορών ανίχνευσης επί τόπου. AWS D1.1.
Λειτουργία διόρθωσης καμπύλης επιφάνειας.
Λειτουργία μέτρησης ύψους ρωγμής.
Μεγέθυνση πύλης: Διάδοση του εύρους της πύλης σε όλο το πλάτος της οθόνης.
Λειτουργία αυτόματης ενίσχυσης.
Envelope: Ταυτόχρονη εμφάνιση ζωντανού A-scan με ρυθμό ενημέρωσης 60 Hz και envelope της οθόνης A-scan.
Peak Hold: Συγκρίνετε κυματομορφές αιχμής κατεψυγμένες με ζωντανά A-Scans για εύκολη ερμηνεία των αποτελεσμάτων των δοκιμών.
Scan Freeze: Η οθόνη freeze διατηρεί δεδομένα κυματομορφής και διαδρομής ήχου.
Συναγερμός: Beep και LED.
Ρολόι πραγματικού χρόνου.
Fill echo.
Σήμανση λήψης.
Χρώμα ηχούς εντός της πύλης.

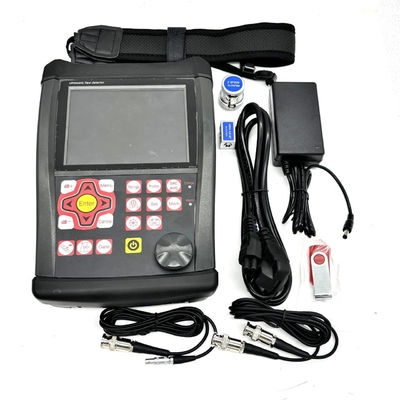

Τυπική συσκευασία
Φορητό υπερηχητικό ελαττωματοσκόπιο FD620 1
Αισθητήρας ευθείας δέσμης (4 MHz, Φ10) 1
Αισθητήρας γωνιακής δέσμης (4 MHz, 8 mm×9 mm, 60°) 1
Καλώδιο σύνδεσης για τον αισθητήρα (BNC-LEMO 00, ή προαιρετικό LEMO 01-LEMO 00) 1
Επαναφορτιζόμενη μπαταρία Li-Ion, 8 amp hour 1
Μονάδα τροφοδοσίας/φορτιστή 1
Εγχειρίδιο λειτουργίας στα Αγγλικά 1
Λογισμικό εφαρμογής 1
Λουράκι 1
