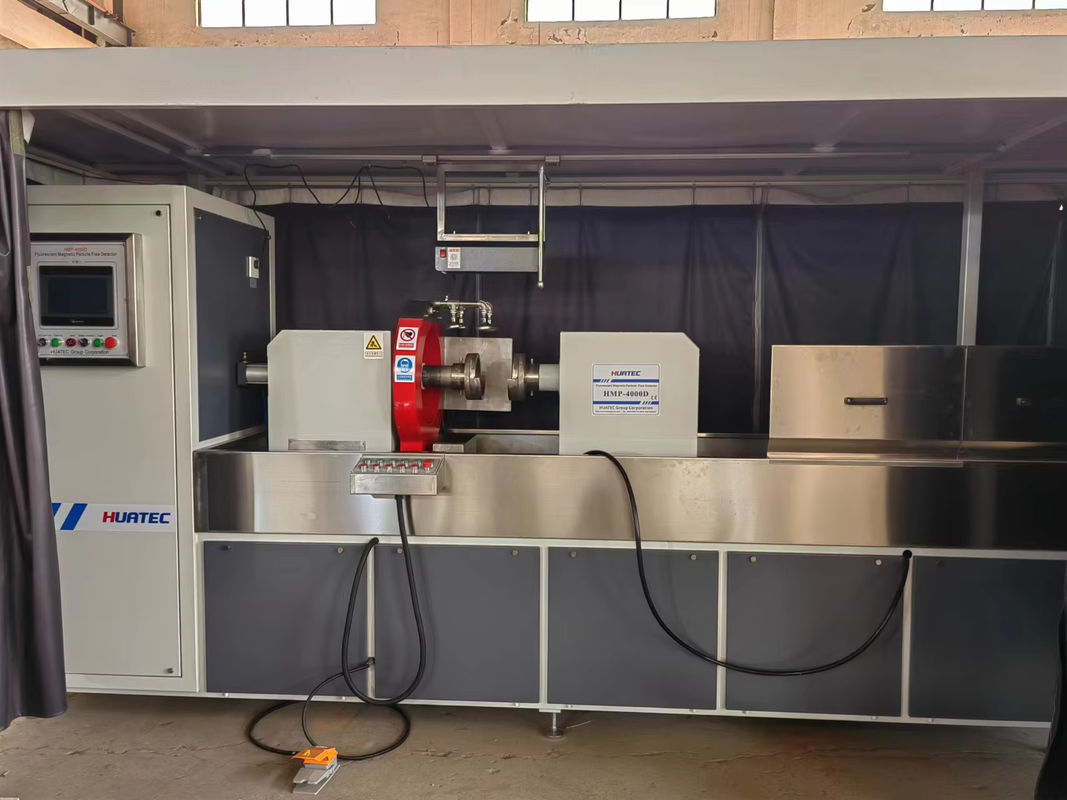

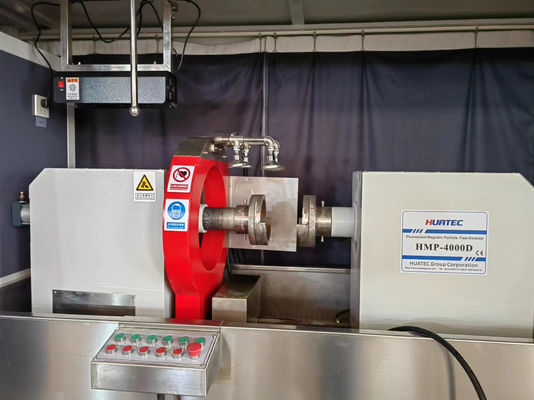

Εξοπλισμός ανίχνευσης ελαττωμάτων μαγνητικών σωματιδίων υψηλής ακρίβειας NDT HMP-4000D

1. Περιγραφή των στοιχείων της συσκευής

1.1 Γενικές πληροφορίες συσκευής

Ο εξοπλισμός είναι ένα ενιαίο μηχάνημα, χειροκίνητη φόρτωση και εκφόρτωση, ο εξοπλισμός υιοθετεί τη σύσφιξη ράβδων, τη σύνθετη τεχνολογία μαγνητοποίησης, τη σωστή πνευματική σύσφιξη, τη σύσφιξη, την αυτόματη εξασθένηση, τον αυτόματο ψεκασμό, την ανάκτηση και τη διήθηση της μαγνητικής εναιώρησης. Μαγνητική ευαισθησία Τύπος A 2# (30/100) Το κομμάτι δοκιμής εμφανίζεται σαφώς.

Τα κύρια συστατικά του εξοπλισμού είναι: Σύστημα σύσφιξης, σύστημα τροφοδοσίας μαγνητισμού, σύστημα ηλεκτρικού ελέγχου, σύστημα ανάκτησης ψεκασμού μαγνητικού εναιωρήματος και συστήματος ανάκτησης διήθησης, μαύρο φως, σκοτεινό δωμάτιο, σύστημα απομαγνητικοποίησης και ούτω καθεξής.

1.2 Σύστημα σύσφιξης:

1.2.1, ο οριζόντιος μηχανισμός σύσφιξης του σχεδιασμού εξοπλισμού, το εγκεφαλικό επεισόδιο σύσφιξης 0-1500mm, μπορεί να καλύψει το μήκος των 1500mm, εξωτερική διάμετρο 250mm εντός των αναγκών επιθεώρησης του τεμαχίου. Τα διαμήκη πηνία μαγνητισμού είναι δύο, ένα σε κάθε πλευρά, αντίστοιχα που οδηγούνται από τον κύλινδρο και μπορούν να μετακινηθούν για να ενισχύσουν την επίδραση μαγνητισμού των τμημάτων μακρού άξονα.

1.2.2. Ο εξοπλισμός υιοθετεί την ειδική μέθοδο mand-rod για να πραγματοποιήσει περιφερειακή μαγνητοποίηση του τεμαχίου μέσω της μεθόδου ράβδου και να ελέγξει διάφορες ακτινικές λεπτές ρωγμές που μπορεί να υπάρχουν στις εσωτερικές και εξωτερικές επιφάνειες. Η διαμήκη μαγνητοποίηση του τεμαχίου εργασίας πραγματοποιείται με μέθοδο πηνίου και ελέγχονται διάφορες δακτυλιοειδείς λεπτές ρωγμές που μπορεί να υπάρχουν στην επιφάνεια του τεμαχίου.

1.2.3, προκειμένου να διασφαλιστεί η ακριβής τοποθέτηση του τεμαχίου εργασίας για να ικανοποιήσει τις απαιτήσεις της σύσφιξης του εξοπλισμού. Ο εξοπλισμός έχει σχεδιαστεί με κεντρική συσκευή υψηλής ρύθμισης.

1.2.4, η διαμήκης περιφέρεια μπορεί να μαγνητοποιηθεί αντίστοιχα, αντίστοιχα, να ελέγχει την εσωτερική και εξωτερική επιφάνεια του τεμαχίου εργασίας μπορεί να υπάρχει μια ποικιλία εγκάρσιων και διαμήκων ρωγμών. Η σύνθετη (ταυτόχρονη) μαγνητοποίηση του τεμαχίου εργασίας μπορεί επίσης να εφαρμοστεί ταυτόχρονα και διάφορα ελαττώματα που μπορεί να υπάρχουν στις εσωτερικές και εξωτερικές επιφάνειες του τεμαχίου μπορούν να ελεγχθούν με περιεκτικό τρόπο ταυτόχρονα.

1.2.5, υπάρχει μια πλατφόρμα εργασίας σχεδιασμένη μπροστά από το πάγκο εργασίας, η οποία είναι βολική για τη φόρτωση και την εκφόρτωση.

1.3 Σύστημα ελέγχου τροφοδοσίας μαγνητισμένου ρεύματος:

Ο εξοπλισμός υιοθετεί τη λειτουργία μαγνητισμού AC, δύο σύνολα ανεξάρτητων τροφοδοτικών μαγνητοποίησης στις περιφερειακές και διαχρονικές κατευθύνσεις και δύο κύριοι μετασχηματιστές παρέχουν ρεύμα μαγνητισμού αντίστοιχα. Η τεχνολογία μετατροπέα ελεγχόμενης μονάδας χρησιμοποιείται για τον έλεγχο του μεγέθους του ρεύματος κυκλώματος και η απομονωμένη τάση αποστέλλεται στο ηλεκτρόδιο και το πηνίο ζυγού. Το τρέχον μέγεθος είναι συνεχώς ρυθμιζόμενο και το αντίστοιχο όργανο έχει ρυθμιστεί ώστε να υποδεικνύει ότι το τεμάχιο εργασίας παίρνει την καθορισμένη ένταση μαγνητισμού. Με τη λειτουργία ελέγχου φάσης OFF, για τη διατήρηση ενός σταθερού υπολειπόμενου μαγνητικού, μπορεί να χρησιμοποιηθεί για ανίχνευση ελλείψεων υπολειπόμενης μαγνητικής μεθόδου.

1.4 Σύστημα ηλεκτρικού ελέγχου (οθόνη αφής είναι προαιρετική, το παρακάτω περιλαμβάνει * αριθμό που σχετίζεται με την επιλογή της οθόνης αφής):

1) Το σύστημα ηλεκτρικού ελέγχου ελέγχεται από την PLC, συμπεριλαμβανομένης της μονάδας ελέγχου και της συσκευής προστασίας, της συσκευής ενεργοποίησης ρύθμισης ρύθμισης, του αμπερόμετρου, του πλήκτρου ελέγχου και του φωτός δείκτη, του κινητήρα, του κυλίνδρου, της διπλής σύζευξης, της ηλεκτρομαγνητικής βαλβίδας, του διακόπτη αέρα, του ενδιάμεσου ρελέ και άλλων συσκευών ελέγχου.

2) Όπως επιβεβαιώνεται και από τα δύο μέρη μέσω διαπραγμάτευσης, ο εξοπλισμός υιοθετεί ένα ηλεκτρομηχανικό ολοκληρωμένο σχεδιασμό και το πλαίσιο ελέγχου διανομής ενέργειας βρίσκεται στο πίσω μέρος του εξοπλισμού. Η βασική λειτουργία τερματισμού ισχύος διεξάγεται στην επιφάνεια του ντουλαπιού, η πόρτα του ντουλαπιού είναι τοποθετημένη με κλειδαριές πόρτας, πρόληψη σκόνης, διήθηση, σύστημα ψύξης αέρα κλπ. Ο προμηθευτής πρέπει να εξασφαλίσει την ηλεκτρική ασφάλεια και τη διατήρηση της μηχανικής και ηλεκτρικής ολοκλήρωσης.

3) Εκτός από την αυτόματη λειτουργία, ο εξοπλισμός είναι επίσης εξοπλισμένος με πλήκτρα χειροκίνητων λειτουργιών για διάφορες λειτουργίες, τα οποία μπορούν να πραγματοποιηθούν με το χέρι: σύσφιξη του τεμαχίου (πνευματικά), σπρέι, μαγνήτιση, χαλάρωση του τεμαχίου (πνευματική) και άλλες ενέργειες.

4) Οι περιφερειακές και διαμήκεις πίνακες κυκλώματος μπορούν να χρησιμοποιηθούν παγκοσμίως.

5) Ο χρόνος μαγνήτισης και το διάστημα μαγνητισμού μπορούν να ρυθμιστούν.

6) Εξοπλισμένο με διακόπτη ποδιών, η έναρξη του αυτόματου προγράμματος μπορεί να ελεγχθεί από το κουμπί "αυτόματης εκκίνησης" ή το διακόπτη ποδιών.

7) Το κέλυφος του εξοπλισμού είναι αξιόπιστα γειωμένο και η αντίσταση μόνωσης ολόκληρου του μηχανήματος είναι ≥2mΩ.

8) Ο εξοπλισμός διαθέτει τέλεια λειτουργία προστασίας ασφαλείας και συναγερμού.

*9) Χρησιμοποιώντας το ρεύμα προεπιλογής της οθόνης αφής, μπορείτε να προεπιλυρίσετε το τρέχον, να παρακολουθείτε αυτόματα το ρεύμα, η τιμή σφάλματος δεν υπερβαίνει το 5%.

*10) Αυτόματη προειδοποίηση συναγερμού και προειδοποίησης όταν το ρεύμα είναι ανώμαλο ή λείπει.

*11) Με 30 ομάδες λειτουργίας αποθήκευσης διεργασίας μαγνητισμού, η διαμήκης περιφέρεια μπορεί να αποθηκευτεί ξεχωριστά.

12) Κοινή επιχείρηση Siemens, Omron PLC, Ιταλική ST, STM ή Εσωτερική διάσημη μάρκα Components χρησιμοποιούνται για να εξασφαλίσουν την ποιότητα ολόκληρου του μηχανήματος.

*13) Με τη λειτουργία αδειοδότησης κωδικού πρόσβασης του χειριστή, για να διασφαλιστεί ότι το προσωπικό χωρίς αντίστοιχη άδεια δεν μπορεί να τροποποιήσει ή να εκμεταλλευτεί τον εξοπλισμό.

1.5 Σύστημα ανάμειξης ψεκασμού μαγνητικού εναιωρήματος και ανάκτησης διήθησης:

1) Το σύστημα ανάμειξης ψεκασμού μαγνητικού εναιωρήματος και η ανάκτηση διήθησης αποτελείται κυρίως από: δεξαμενή συλλογής υγρών, δεξαμενή αποθήκευσης υγρού, αντλία ψεκασμού, αντλία ανάμιξης, οθόνη φίλτρου, αγωγός κλπ.

2) Το μαγνητικό εναιώρημα αποθηκεύεται στη δεξαμενή αποθήκευσης υγρού. Εξοπλισμένο με μια συσκευή φίλτρου για να βεβαιωθείτε ότι το σπρέι δεν έχει μπλοκαριστεί μετά τον ψεκασμό. Η συσκευή φίλτρου θα πρέπει να είναι βαθιά στο μαγνητικό εναιώρημα για να εμποδίσει τη φράση της συσκευής φίλτρου και να καταστρέψει την αντλία ψεκασμού. Μια αυτόματη συσκευή ανάδευσης παρέχεται στο πλαίσιο αποθήκευσης υγρού.

3) Το μαγνητικό εναιώρημα ψεκάζεται ταυτόχρονα από πολλαπλούς ψεκαστήρες για να διασφαλιστεί ότι το τεμάχιο εργασίας είναι πλήρως υγρό.

4) Οι βαλβίδες ελέγχου σχεδιάζονται στον αγωγό ψεκασμού μαγνητικού εναιωρήματος για να αποφευχθούν οι φυσαλίδες που σχηματίζονται από τη μαγνητική ανάρτηση.

5) Κάθε κεφαλή ψεκασμού μαγνητικού εναιωρήματος θα πρέπει να είναι βολική για να ανοίξει και να κλείσει, και η θέση ψεκασμού, το μέγεθος της ροής και η πίεση μπορεί να ρυθμιστεί.

6) Το χειροκίνητο όπλο ψεκασμού είναι εξοπλισμένο στο μπροστινό μέρος του μηχανήματος.

7) Το μαγνητικό εναιώρημα δεν πρέπει να ψεκάζεται ή να διαρρέει στο εξωτερικό του εξοπλισμού.

1.6 Μαύρο φως:

1.6.1, η συσκευή φθορισμού υιοθετεί ένα μαύρο φως LED υψηλής έντασης DG-6K.

1.6.2. Σταθερό και ανυψωμένο μπροστά από το σταθμό μαγνητισμού στην κορυφή του σκοτεινού χώρου για να διευκολύνει την περιστροφή και την παρατήρηση των τμημάτων που οδηγούνται από το ρυμουλκό μετά την ολοκλήρωση της μαγνητισμού του τεμαχίου εργασίας.

1.6.3, υπεριώδη ακτινοβολία: Η φωτεινότητα δεν είναι μικρότερη από 6000 UW/cm2, η διάρκεια ζωής δεν είναι μικρότερη από 10000 ώρες.

1.6.4, μπορεί να καλύψει πλήρως τα μέρη 1000mm.

1.7 Σκοτεινή αίθουσα (σύστημα φωτισμού και εξάτμισης)

1) Η αριστερή, δεξιά, πάνω και πίσω από το σκοτεινό δωμάτιο κλείνει με πλάκες χάλυβα υψηλής ποιότητας ανάλογα με το μέγεθος του κρεβατιού και ταυτόχρονα για να διευκολυνθεί η συντήρηση, ο τύπος της προστατευτικής πόρτας μπορεί να ανοίξει και να κλείσει. Το μπροστινό μέρος εκτείνεται 650mm και υιοθετεί κουρτίνα blackout για να μπλοκάρει το φως. Η κουρτίνα Blackout υιοθετεί υψηλής ποιότητας μαύρη κουρτίνα μαύρης απόρριψης.

2) Το σύστημα φωτισμού είναι ένας λαμπτήρας φθορισμού, η οποία είναι σταθερή μέσα στην κορυφή του σκοτεινού δωματίου για να συναντήσει τον φωτισμό εργασίας.

3) Εγκαταστήστε έναν ανεμιστήρα εξάτμισης στο σκοτεινό δωμάτιο για να εξασφαλίσετε την κυκλοφορία του αέρα χωρίς να επηρεάσετε την εξωτερική θωράκιση του φωτός.

4) Το σκοτεινό δωμάτιο υιοθετεί θεραπεία με ψεκασμό και ολόκληρο το σκοτεινό δωμάτιο έχει μια συμπαγή δομή και όμορφη εμφάνιση.

1.8 Αυτόματο σύστημα απομαγνητικότητας:

Το σύστημα απομαγνητικοποίησης είναι η αρχική θέση της μαγνητοποίησης, της απομαγνητικοποίησης εξασθένησης και η αναδιάρθρωση δεν υπερβαίνει τα 0,2mt.

1.9 άλλοι

1) Τυχαία Προμήθεια: Δείτε το πεδίο εφαρμογής για λεπτομέρειες.

2) Ο σχεδιασμός και η κατασκευή του εξοπλισμού πρέπει να πληροί το πρότυπο JB/T8290-2011 "Μηχανή ανίχνευσης μαγνητικών σωματιδίων" και να πληροί τις τεχνικές συνθήκες της ανίχνευσης ελαττώματος μαγνητικών σωματιδίων.

2. Αξεσουάρ

3. Κύριες τεχνικές παράμετροι του εξοπλισμού

Ρεύμα μαγνητισμού περιβλήματος: AC 0-4000A συνεχώς ρυθμιζόμενο με έλεγχο φάσης ρεύματος

Δυναμικό διαμήκους μαγνητισμού: AC 0- (3000A*6T) 18000AT συνεχώς ρυθμιζόμενο με έλεγχο φάσης εκτός λειτουργίας

Εφέ Απομαγνητισμού: Επαγραχισμός AC, αναμεταδότη ≤0,2mt

Λειτουργία μαγνητισμού: περιφερειακή μαγνητοποίηση, διαμήκη μαγνητοποίηση, διάχυση διαμήκους σύνθετου μαγνητισμού. Ποσοστό σφάλματος διαμήκους ρεύματος ≤ ± 5%. Παράμετροι πηνίου: 2*3T, εσωτερική διάμετρος 350mm;

Ευαισθησία: Σύμφωνα με τις προδιαγραφές της διαδικασίας JB/6065-92 "Μηχανή μαγνητικής ανίχνευσης ελλείψεων σωματιδίων πρότυπη ταινία δοκιμής", η ταινία δοκιμής ευαισθησίας τύπου Α 2# (30/100) Ο πλήρης κύκλος και ο σταυρός μπορεί να εμφανιστεί σαφώς.

Διαστάσεις: 3900mm × 1590mm × 2200mm

4. Εμφάνιση εξοπλισμού και χρώμα βαφής

Εξωτερικό χρώμα ψεκασμού: RAL7035, τα αγορασμένα εξαρτήματα επιτρέπεται να διατηρούν το κύριο χρώμα.
