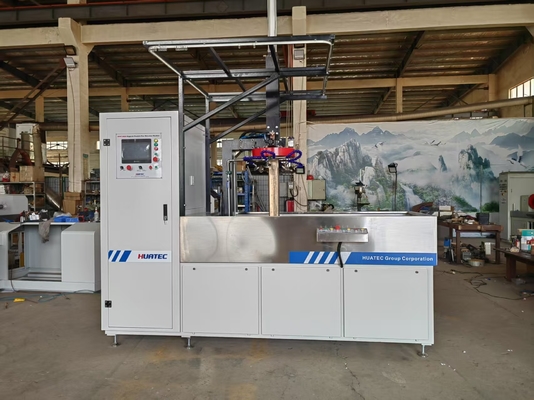

Μηχανή ανίχνευσης ελαττωμάτων φθοριούχων μαγνητικών σωματιδίων HMP-6000A
(1) Διαδικασία δοκιμής:
Parts are placed on the side lifting platform → cylinder lifting makes parts reach the height of the detection platform → Push parts to the moving platform → cylinder pushing the moving platform to the detection station → rod piercing → spray magnetic suspension → composite magnetization → cylinder piercing → observation → demagnetization → blanking
Αρχή λειτουργίας
Η ανίχνευση ελαττωμάτων μαγνητικών σωματιδίων χρησιμοποιεί την αλληλεπίδραση μεταξύ του μαγνητικού πεδίου διαρροής και της μαγνητικής σκόνης στο ελάττωμα του εργαστηρίου,που εκμεταλλεύεται τη διαφορά μεταξύ των ελαττωμάτων της επιφάνειας και των ελαττωμάτων κοντά στην επιφάνεια των προϊόντων χάλυβα (όπως οι ρωγμές)Μετά τη μαγνητοποίηση, το μαγνητικό πεδίο στο σημείο της διακοπής αυτών των υλικών στρεβλώνεται.που αποτελούν μέρος της διαρροής μαγνητικού ρεύματος και παράγουν μαγνητικό πεδίο διαρροήςΈτσι προσελκύοντας μαγνητική σκόνη για να σχηματίσουν μαγνητική σκόνη συσσώρευση στο ελάττωμα - μαγνητικά σημάδια, υπό τις κατάλληλες συνθήκες φωτισμού, που δείχνουν την τοποθεσία και το σχήμα του ελαττώματος
Χρήση
Η μηχανή ανίχνευσης ελαττωμάτων φθοριούμενων μαγνητικών σωματιδίων χρησιμοποιείται για την ανίχνευση της επιφάνειας και της επιφάνειας κοντά στα σιδηρομαγνητικά εργασιακά κομμάτια (όπως δαχτυλίδι ρουλευτή, δαχτυλίδι δοντιού, κύλινδρο, κώνος κλπ.) λόγω σφυρηλασίας,σβήσιμο, άλεση, κόπωση που προκαλείται από ρωγμές και ενσωμάτωση σκωρίας και άλλα μικρά ελαττώματα.
επιβάλλουν τα πρότυπα
Μηχανή ανίχνευσης ελαττωμάτων μαγνητικών σωματιδίων: GB/ T8290-2011
Όροι παρατήρησης για την επιθεώρηση μαγνητικών σωματιδίων: GB/T 5097-2020/ ISO 3059:2012
Αμερικανική Εταιρεία Υλικών και Δοκιμών: Μέθοδος Δοκιμής Μαγνητικών Σωματιδίων ASTM E1444-01
Ευρωπαϊκή Ένωση, διεθνές πρότυπο: DIN EN ISO 9934-2-2003
Τεχνική παράμετρος
Απόσταση ηλεκτροδίων: 0~500 mm
Περιφερειακό ρεύμα: 0~8000A
Μακροδιαχειακό μαγνητικό δυναμικό: 0~12000AT
Μέθοδος ανίχνευσης: ανίχνευση φθοριούμενων μαγνητικών σωματιδίων
Τρόπος μαγνητισμού: περιφερειακή μαγνητοποίηση, διαμήκη μαγνητοποίηση, σύνθετη μαγνητοποίηση
Τρόπος συμπίεσης: πνευματική συμπίεση
Επίδραση απομαγνητισμού: παραμονή μικρότερη από 0,3mT
Αίσθηση ανίχνευσης:Εναλλακτικές δοκιμαστικές ταινίες
Ηλεκτρική τροφοδοσία: τριφασική 5-σύρμα AC 380V 50Hz
| Κατάλογος τεχνικών παραμέτρων |
|
|
ρεύμα
Ονομασία
|
Κλιματισμός |
|
| |
| |
| Περιφερειακό μαγνητιστικό ρεύμα(Α) |
6000A |
|
| Διαμήκη δυναμική ροής μαγνητισμού(ΑΤ) |
12000 |
|
| Εσωτερική διάμετρος σπείρας(χμ) |
400 |
|
| Μέγιστη απόσταση μεταξύ ηλεκτροδίων(χμ) |
500 |
|
| ξενιστής |
Τύπος διαχωρισμού (ηλεκτρικό θάλαμο χειρισμού διαχωρισμένο από τον κύριο κινητήρα) |
|
| ευαισθησία |
Τύπος shim ((15/50) Καθαρή οθόνη |
|
| Προσωρινός ρυθμός φόρτωσης |
≤ 30% |
|
| Τρόπος ελέγχου |
Εγχειρίδιο/ημι-αυτόματο |
|
| Διασύνδεση λειτουργίας |
Κουμπί/οθόνη αφής |
|
| Τρόπος συμπίεσης |
Πνευματικό |
|
| Μέθοδος μαγνητισμού AC |
Περιφερειακή μαγνητοποίηση, διαμήκη μαγνητοποίηση, σύνθετη μαγνητοποίηση |
|
| Απομαγνητισμός AC |
Αυτόματη απομαγνητοποίηση αμβλύνσεως |
|
| Φως UV |
Κρεμασμένο, χειροκίνητο |
|
| Χρόνος ψεκασμού |
3 ′′ ′′ 6 ′′ / χειροκίνητη λειτουργία |
|
| Χρόνος μαγνητισμού |
0.5" ~ 2"/χρόνος |
|
| Χρόνος απομαγνητισμού |
3 έως 5 ίντσες/χρόνο |
|
| Πηγή αέρα |
00,4-0,8MPa |
|
| Πηγή ισχύος |
Τριφογενής πεντασύρματος 380V±10%, 50Hz |
|
Πίνακας διαμόρφωσης:
1 σύνολο μηχανής ανίχνευσης ελαττωμάτων φθοριούμενων μαγνητικών σωματιδίων
1 σύνολο μηχανισμού ράβδου ράβδου
1 σετ Πνευματική πλατφόρμα ανύψωσης
1 σετ Σκοτεινό δωμάτιο
1 σύνολο Τυπική δοκιμαστική ταινία
1 μαγνητόμετρος υπολειμμάτων
1 σύνολο διακόπτη ποδιών
1 χειροκίνητο φως υπεριώδους ακτινοβολίας
