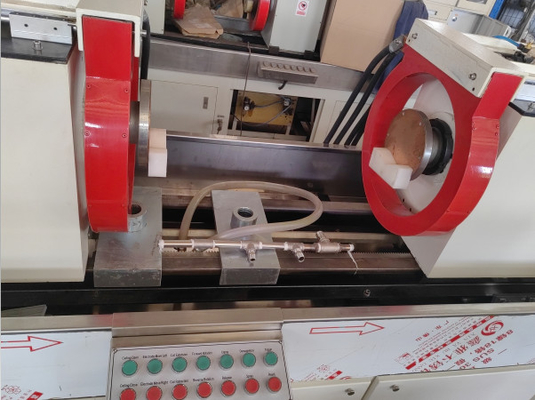

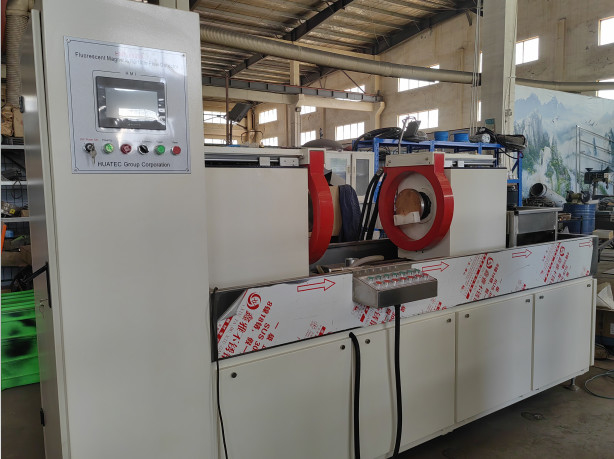

Ανιχνευτής ελαττωμάτων φθοριούμενων μαγνητικών σωματιδίων HMP-5000
Αρχή εργασίας
Χρησιμοποιώντας αλληλεπίδραση μεταξύ μαγνητικού πεδίου διαρροής και μαγνητικής σκόνης στο ελάττωμα του εργαστηρίου.Εκμεταλλεύεται τη διαφορά μεταξύ της διαπερατότητας των ελαττωμάτων της επιφάνειας και των ελαττωμάτων που βρίσκονται κοντά στην επιφάνεια των προϊόντων χάλυβα (όπως οι ρωγμές).(π.χ. η ένταξη σκουπιδιών, οι τρίχες κλπ.) και η μαγνητική διαπερατότητα του χάλυβα, το μαγνητικό πεδίο στη διακοπή αυτών των υλικών θα παραμορφωθεί μετά τη μαγνητοποίηση,που αποτελούν μέρος της διαρροής μαγνητικού ρεύματος και παράγουν μαγνητικό πεδίο διαρροής, χρησιμοποιώντας τα χαρακτηριστικά της μαγνητικής διαρροής στο σημείο ελαττώματος για την απορρόφηση της μαγνητικής σκόνης,Έτσι προσελκύοντας μαγνητική σκόνη για να σχηματίσουν μαγνητική σκόνη συσσώρευση στο ελάττωμα - μαγνητικά σημάδια, υπό κατάλληλες συνθήκες φωτισμού, η θέση και το σχήμα του ελαττώματος αποκαλύπτονται ανάλογα.
| Τεχνικές παραμέτρους |
|
|
Τρέχουσα
Ονομασία
|
Επικαιροποιημένη μέθοδος
(Προαιρετικό)
|
|
| |
| Τροχιά περιμετρικής μαγνητοποίησης (A) |
5000 |
|
| Διάμετρο μαγνητισμού MMF (AT) |
12000,16000,18000,20000 |
|
| Προαιρετική εσωτερική διάμετρος περιστροφής (mm) |
350,400,500,600 |
|
| Προαιρετική μέγιστη απόσταση ηλεκτροδίων (mm) |
1000,1500,2000,3000,5000 |
|
| Κεντρικός κινητήρας |
Τύπος ενσωματωμένος/διαχωρισμένος (καμπίνα χειρισμού διαχωρισμένη από τον κύριο κινητήρα) |
|
| Αισθησία |
Εμφάνιση με σαφήνεια στο δοκιμαστικό τεμάχιο τύπου Α (30/50,15/50,7/50) |
|
| Κύκλος εργασίας |
≤ 30% |
|
| Τρόπος ελέγχου |
Εγχειρίδιο/αυτόματο |
|
| Διασύνδεση λειτουργίας |
Ψηφιακό μετρητή ισχύος/Εικονική οθόνη |
|
| Μηχανισμός συμπίεσης |
Εγχειρίδιο/πνευματικό |
|
| Τρόπος περιστροφής |
Χειροκίνητο/ηλεκτρικό |
|
| Κίνηση ηλεκτροδίου ουράς |
Χειροκίνητο/ηλεκτρικό |
|
| Μέθοδος μαγνητισμού εναλλασσόμενου ρεύματος |
Περιμετρική, διαμήκη, σύνθετη μαγνητοποίηση |
|
| Απομαγνητισμός εναλλασσόμενου ρεύματος |
Αυτόματη απομαγνητοποίηση αποσύνθεσης |
|
| Τρόπος διόρθωσης |
Διορθωτική με μισό κύμα (HWDC) /Διορθωτική με πλήρες κύμα (FWDC) |
|
| Μέθοδος μαγνητισμού AC/DC |
Μεταβλητή περιφερειακή μαγνητοποίηση,
Τμήμα μαγνητισμού συνεχούς ρεύματος, μήκους μαγνητισμού συνεχούς ρεύματος, μήκους μαγνητισμού συνεχούς ρεύματος, μήκους μαγνητισμού συνεχούς ρεύματος + μήκους μαγνητισμού συνεχούς ρεύματοςΣυνεχής περιφέρεια + AC διαμήκη σύνθετη μαγνητοποίηση
|
|
| Δυνατότητα απομαγνητισμού συνεχούς |
Απομαγνητοποίηση υπεργυκούς συχνότητας |
|
| Φώτα UV |
Αναστέλλεται / Κρατήθηκε στο χέρι |
|
| Χρόνος ψεκασμού |
3-6 δευτερόλεπτα / Εγχειρίδιο χειρισμού |
|
| Χρόνος μαγνητισμού |
00,52 δευτερόλεπτα ανά κύκλο |
|
| Χρόνος παρατήρησης περιστροφής |
5 ∙ 10 δευτερόλεπτα |
|
| Χρόνος απομαγνητισμού |
35 δευτερόλεπτα ανά κύκλο |
|
| Προμήθεια αέρα |
00,4-0,8MPa |
|
| Ηλεκτρική τροφοδοσία |
Τριφογενής πεντασύρματος, 380V±10%, 50Hz |
|
| Συνολική διάσταση (mm) |
Διάστημα: 1,5 m + διαφορά ηλεκτροδίων |
|
| πλάτος: 2,000· ύψος: 2,200 |
|
Εφαρμογή
Σχεδιασμένο για την ανίχνευση μικροελαττωμάτων επιφάνειας και πλησίον της επιφάνειας (π.χ. ρωγμές, ενσωμάτωσης σκουπιδιών) σιδηρομαγνητικών εργαστηρίων (όπως βρόγχοι, καρφιά, βουσιές, γρανάζια, δαχτυλίδια γρανάζων, στρογγυλοξάφτες κλπ.).) που προκαλείται από την πλαστογραφία, σβήσιμο, άλεση, κόπωση και άλλες διαδικασίες.
Πρότυπα συμμόρφωσης
Ανιχνευτής ελαττωμάτων μαγνητικών σωματιδίων: GB/T 8290 2011
Όροι παρατήρησης για την επιθεώρηση μαγνητικών σωματιδίων: GB/T 5097-2020 / ISO 3059:2012
Πρότυπο ASTM: Μέθοδος ανίχνευσης μαγνητικών σωματιδίων ASTM E1444-01
Προδιαγραφές ΕΕ/Διεθνών Προτύπων: DIN EN ISO 9934-2:2003
Τεχνικές παραμέτρους
Πεδίο ανίχνευσης: Διαμετρήτης: 0·260 mm, μήκος: 1200 mm (προσαρμόσιμο πεδίο 0·3000 mm)
Μέθοδος ανίχνευσης: ανίχνευση μαγνητικών σωματιδίων με ή χωρίς φθορισμό
Μέθοδος μαγνητισμού: περιμετρική, διαμήκη και σύνθετη μαγνητοποίηση
Διαχωρισμός ηλεκτροδίων: ρυθμιζόμενο 0·1200 mm, ρυθμιζόμενο εύρος 0·6000 mm
Μηχανισμός συμπίεσης: χειροκίνητη/πνευματική συμπίεση
Τρόπος μαγνητισμού: 0 ∆6000A
Επίδραση απομαγνητισμού: υπολειμματικός μαγνητισμός < 0,3 mT
Ευαισθησία: Καθαρή εμφάνιση στο τυποποιημένο τεστ τύπου A1 (15/50 μm)
Ηλεκτρική τροφοδοσία: Τριφογενής πεντασύρματος AC 380V 50Hz
Τυπική διαμόρφωση:
Κεντρική μονάδα ελέγχου μαγνητικών σωματιδίων
ΨηφιακόΑμπερόμετρος
Φωτοσταθερό σκοτεινό δωμάτιο με προστατευτική κουρτίνα
Επικεφαλής φωτισμός
Φθοριούχα μαγνητικά σωματίδια
Δοκιμαστικό σωλήνα συγκέντρωσης μαγνητικής αναστολής
Μαγνητόμετρος
Προαιρετική διαμόρφωση:
Ημικλειστό σκοτεινό δωμάτιο
Πλήρως κλειστό σκοτεινό δωμάτιο
Συνεχή μαγνητισμός (HWDC/FWDC)
Πίνακας ελέγχου με οθόνη αφής
Παρατήρηση περιστροφής (χειροκίνητη/ηλεκτρική)
Με ηλεκτρικό κινητήρα ηλεκτρόδιο ουράς
Πύραυλο-ανθεκτικό χαλκό-μεμβρένιο
| Σχήμα |
Διαμόρφωση |
Κίνηση ηλεκτροδίου ουράς |
Παρατήρηση περιστροφής |
Πίνακας λειτουργίας |
| Εγχειρίδιο |
Ηλεκτρικό |
Εγχειρίδιο |
Ηλεκτρικό |
Ψηφιακό μετρητή ισχύος |
Εικόνα αφής |
| Οικονομική |
Βασικό σκοτεινό δωμάτιο |
√ |
|
√ |
|
√ |
|
| Τύπος |
Μισό κλειστό σκοτεινό δωμάτιο |
√ |
|
|
√ |
√ |
|
| Προχωρημένο |
Πλήρως κλειστό σκοτεινό δωμάτιο |
|
√ |
|
√ |
|
√ |
