HRD-120 Ολοκληρωμένο Μηχάνημα Ανίχνευσης Ελαττωμάτων Εσωτερικού και Εξωτερικού Συρματόσχοινου σε Πραγματικό Χρόνο
Ένα. Επισκόπηση προϊόντος
● Ανίχνευση σε πραγματικό χρόνο συρματόσχοινου εσωτερικών και εξωτερικών σπασμένων συρμάτων, φθοράς, σκουριάς, παραμόρφωσης, χαλαρών κλώνων, παράλειψης σύρματος, αλλαγών υλικού και άλλων ελαττωμάτων.
● Η αναφορά αποτελεσμάτων δοκιμής μπορεί να πληροί τα πρότυπα διαφορετικών βιομηχανιών και έχει τον αριθμό των σπασμένων συρμάτων και την αναλογία της περιοχής των σπασμένων συρμάτων προς τη συνολική περιοχή των σπασμένων συρμάτων.
● Χρήση διεπαφής USB υπολογιστή (ενσύρματη) ή "δικό του δίκτυο Wi-Fi" (ασύρματη) απευθείας επεξεργασία ανάλυσης δειγματοληψίας, με ηχητικό και οπτικό συναγερμό σε πραγματικό χρόνο και εμφάνιση αποτελεσμάτων σε πραγματικό χρόνο.
● Κυκλική δομή αισθητήρα, περιφερειακή κάλυψη, αξονική μαγνήτιση, στιγμιαία μαγνήτιση του συρματόσχοινου σε κατάσταση κορεσμού.
● Ο αισθητήρας υιοθετεί περίβλημα από κράμα αλουμινίου, με λειτουργίες αδιάβροχο, ανθεκτικό στη σκόνη, αντικραδασμικό και ανθεκτικό στην υγρασία.
● Σταθερή λειτουργία, αξιόπιστη απόδοση, υψηλή ακρίβεια ανίχνευσης, ισχυρή απόδοση κατά των παρεμβολών, ακριβή δεδομένα.
● Το λογισμικό προσαρμόζεται σε διάφορα λειτουργικά συστήματα υπολογιστών Win dows 98/2000 / xp/Vista/ Win dows 7/8/10/11
● Χρησιμοποιείται ευρέως σε εξορυκτικές εργασίες, τελεφερίκ, ανυψωτικό εξοπλισμό, ανελκυστήρες, λιμενικά μηχανήματα, γέφυρες καλωδίων και άλλους τομείς.
Δύο.Διαμόρφωση συστήματος και μοντέλο

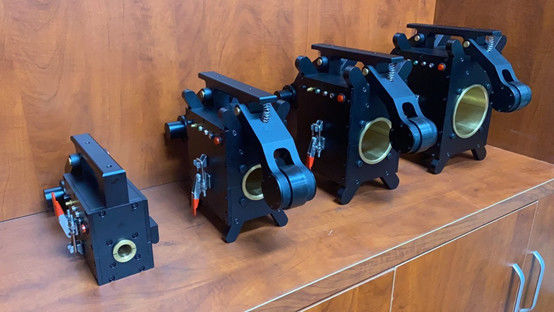

Όλα χρειάζονται προσαρμογή: Μηχάνημα ανίχνευσης ελαττωμάτων συρματόσχοινου (48mm μικρό - 78mm μεσαίο - 108mm μεγάλο)
|
SN. |
Διαμόρφωση ονόματος και μοντέλου |
Ποσότητα |
Σήμα |
| Μονάδα αισθητήρα |
1 |
• Ολοκληρωμένη μονάδα αισθητήρα
• Εξαιρετικά γρήγορος αναστρέψιμος διεγέρτης • Συγκεντρωτής σήματος υψηλής αγωγιμότητας
• Ομάδα μαγνητικής ευαισθησίας Hall οθόνης • Οδηγός φθοράς με πλωτή κεντρική ρύθμιση
• Κωδικοποιητής απόστασης υψηλής ακρίβειας • Συσκευή κύλισης τροχού αυτόματης τοποθέτησης
|
1 σετ |
Περιλαμβάνεται κωδικοποιητής |
| 2 |
• Συναγερμός σε πραγματικό χρόνο (ψηφιακός σε αναλογικό μετατροπέας hi-fi)
• Μονάδα αναλογικής σε ψηφιακή μετατροπής AD • Μονάδα αυτόματης απόρριψης θορύβου
• Μονάδα ηχητικού και οπτικού συναγερμού ελαττωμάτων • Μονάδα διασφάλισης ποιότητας ανίχνευσης
• Λειτουργία plug and play DAQ
|
1 σετ |
Περιλαμβάνει λήψη Wi-Fi |
|
3 |

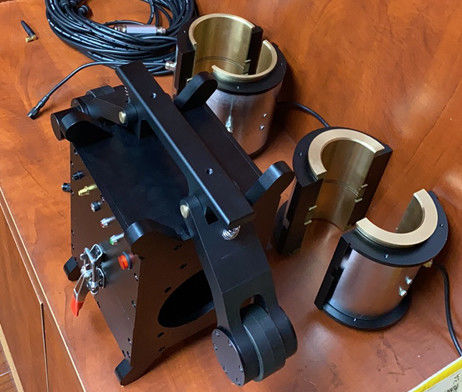

Αντικαταστάσιμο εσωτερικό περίβλημα |
5 σετ |
Οι προσαρμοσμένες προδιαγραφές συζητούνται ξεχωριστά |
| Μονάδα επεξεργασίας |
4 |
Καλώδιο μετάδοσης USB |
1 τεμ. |
Κατασκευασμένο κατά παραγγελία μήκους 20 μέτρων |
| 5 |
Κεραία Wi-Fi |
2 τεμ. |
Το ένα είναι για ανταλλακτικά |
| 6 |
Λογισμικό επεξεργασίας σήματος σε πραγματικό χρόνο έκδοσης V3.0 |
1 σετ |
|
| 7 |
Υπολογιστής λήψης δεδομένων (τύπου Tablet) |
1 μονάδα |
Περιλαμβάνεται φορτιστής |
| Μονάδα αξεσουάρ |
8 |
Προσαρμοσμένη θήκη οργάνου |
1 τεμ. |
Προσαρμοσμένος τροχός αλλαγής μοχλού έλξης |
| 9 |
Φορτιστής όλα σε ένα |
1 τεμ. |
Κόκκινο φως: Φόρτιση
Πράσινο: Πλήρης
|
| 10 |
Εύκαμπτο καλώδιο ασφαλείας έλξης |
1 τεμ. |
Εύκαμπτες συνδέσεις για μονάδες αισθητήρα |
| 11 |
Εγχειρίδιο λειτουργίας (σχετικά τεχνικά δεδομένα) |
1 τεμ. |
|
| 12 |
Πιστοποιητικό (Κάρτα εγγύησης) |
1 τεμ. |
|
| 13 |
Λίστα συσκευασίας |
1 τεμ. |
|
Σημείωση: 1, εκ των οποίων ο υπολογιστής διπλής χρήσης tablet 7 είναι προαιρετικός (σύμφωνα με τη ζήτηση, το κόστος είναι επιπλέον).
2, όλα τα μεγέθη μπορούν να προσαρμοστούν κατόπιν ζήτησης (και μπορούν να προσαρμοστούν με ακρίβεια αντικαταστάσιμο εσωτερικό περίβλημα). Όπως 48mm+24mm αντικαταστάσιμο εσωτερικό περίβλημα
Τρία. Τεχνικός πυρήνας και νομική πιστοποίηση
1. Εικονικό όργανο: άπειρη αβεβαιότητα σχοινιού. Μόνο η εφαρμογή τεχνολογίας εικονικών οργάνων, η αντικατάσταση παραδοσιακών οργάνων με λογισμικό και η απευθείας επεξεργασία δειγματοληψίας από υπολογιστές μπορούν να διασφαλίσουν μη χαμένη ανίχνευση και μη λανθασμένη κρίση, ακριβώς όπως η παρακολούθηση ταινίας, σάρωση του συρματόσχοινου καθ' όλη τη διάρκεια της διαδικασίας, τα αποτελέσματα είναι ακριβή και έχουν καλή επαναληψιμότητα.
2. Τρία σταθερά όργανα: Σύμφωνα με τα εθνικά πρότυπα για απόρριψη συρματόσχοινου σε διάφορες βιομηχανίες, αυτό το προϊόν εφαρμόζει ηλεκτρομαγνητική ποιοτική, ποσοτική, εντοπιστική, μη καταστροφική ανίχνευση σε πραγματικό χρόνο εσωτερικών και εξωτερικών σπασμένων συρμάτων, σκουριάς, φθοράς, αλλαγών διατομής μετάλλου, χαλαρών κλώνων, παράλειψης σύρματος, παραμόρφωσης, ανωμαλιών υλικού και άλλων ελαττωμάτων.
3. Νομικό όργανο: σύμφωνα με το αμερικανικό πρότυπο ASTM1571-2021 και το εθνικό πρότυπο GB/T21387-2008.
Τέσσερα. Τεχνικοί δείκτες
Η όλη σειρά μπορεί να ανιχνεύσει το εύρος διαμέτρου συρματόσχοινου: φ1.5-300mm (απαιτείται διαμόρφωση διαφορετικής σειράς αισθητήρα προδιαγραφών)
Σχετική ταχύτητα αισθητήρα και συρματόσχοινου: 0.0-6.0 m/s Βέλτιστη: 0.1-0.5 m/s
Το βέλτιστο κενό μεταξύ του οδηγού αισθητήρα και του συρματόσχοινου είναι 2-4 mm, και το επιτρεπόμενο κενό είναι 0-15mm
Δυνατότητα ανίχνευσης ελαττώματος σπασμένου σύρματος (LF)
Ποιοτική: Η ακρίβεια ποιοτικής ανίχνευσης μεμονωμένου συγκεντρωμένου σπασμένου σύρματος είναι 99.99%
Ποσοτική: Ο αριθμός των σπασμένων συρμάτων σε ένα μόνο σημείο επιτρέπει μία ή μία ισοδύναμη ρίζα λανθασμένης κρίσης
Το ποσοστό ακρίβειας είναι μεγαλύτερο από 92% όταν ο αριθμός των σπασμένων συρμάτων σε ένα μόνο σημείο ανιχνεύεται χωρίς σφάλμα για περισσότερες από 100 φορές
Ποσοτική μεταβολή διατομής μετάλλου (LMA)
Το επιτρεπόμενο σφάλμα επαναληψιμότητας της ευαισθησίας ανίχνευσης είναι ±0.055%
Το επιτρεπόμενο σφάλμα της τιμής ένδειξης ακρίβειας δοκιμής: ± 0.2%
Δυνατότητα ανίχνευσης θέσης (L): Ποσοστιαίο σφάλμα της τιμής ένδειξης μήκους ανίχνευσης: ±0.2%
Τροφοδοσία: 5V από μπαταρία υπολογιστή
Βάρος αισθητήρα: κοινές προδιαγραφές < 10kg (προσαρμοσμένο σύμφωνα με την πραγματική κατάσταση)
Θερμοκρασία περιβάλλοντος: -10℃~40℃ Ατμοσφαιρική πίεση: 86~106Kpa Σχετική υγρασία: ≤85%
