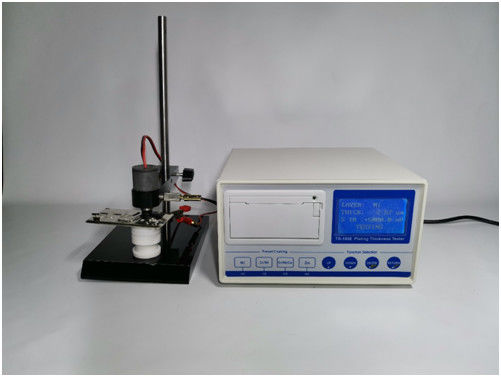

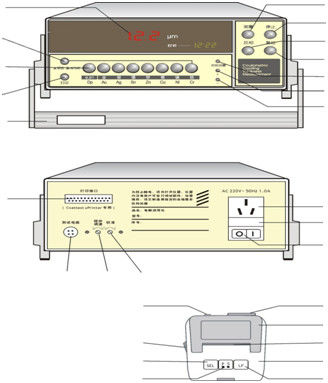

Huatec TG-100ecoulometricerΠάχος δοκιμής μεταλλικό πάχος πάχος μετρητή ηλεκτρολυτικού μετρητή πάχους ενσωματωμένο εκτυπωτή

Πώς να επιλέξετε τις ηλεκτρολυτικές λύσεις

Ορισμός ηλεκτρολυτικών διαλυμάτων και εναποτιθέμενων συνδυασμών μετάλλων και βάσης

Πώς να μετρήσετε τα μετάλλια επιμετάλλωσης του μεμονωμένου στρώματος

Παράδειγμα: Η μέτρηση της επένδυσης ψευδαργύρου με λευκή παθητικοποίηση στο χαλύβδινο υπόστρωμα, το πάχος είναι 10 μm.

1. Χρησιμοποιήστε το καουτσούκ για να σκουπίσετε τις μεμβράνες παθητικοποίησης στην επιφάνεια της επένδυσης ψευδαργύρου που πρόκειται να μετρηθεί.
2. Πιέστε την κεφαλή δοκιμής κατακόρυφα στην επιφάνεια του άρθρου που πρόκειται να μετρηθεί, εφαρμόζοντας επαρκή πίεση μέχρι χωρίς καμία διαρροή.
3. Το ηλεκτρολυτικό διάλυμα A8 επιλέγεται από τον Πίνακα 2 για το συνδυασμό επιμετάλλωσης ψευδαργύρου σε χαλύβδινο υπόστρωμα. Το κύτταρο πρέπει να γεμίζεται με 2 mL του ηλεκτρολυτικού διαλύματος χρησιμοποιώντας ένα σταγονόμετρο. Το κελί δεν θα γεμίσει γεμάτο. (Το επίπεδο διαλύματος είναι περίπου 3 mm από το άνοιγμα του κελιού)
4. Τοποθετήστε πιπέτα στο κάτω μέρος του κυττάρου ηλεκτρόλυσης, επαναλάβετε αρκετές φορές για να αφαιρέσετε τη φούσκα του αέρα από το κελί, επιτρέπει στο ηλεκτρολυτικό διάλυμα να έρθει πλήρως σε επαφή με την επένδυση ψευδαργύρου, πριν τοποθετήσετε τον αναδευτήρα σε θέση.
5. Πιέστε το κουμπί Zn.
6. Τοποθετήστε το βύσμα σήματος στην οπή της βίδας του ηλεκτροδίου, συνδέστε το κόκκινο κλιπ σήματος στο επιμεταλλωμένο αντικείμενο και βεβαιωθείτε ότι έχει γίνει μια σωστή σύνδεση.
7. Πατήστε το κουμπί μέτρησης, ο αναδευτήρας αρχίζει να περιστρέφεται, ενώ οι συναγερμοί βομβητή, η μέτρηση θα σταματήσει αυτόματα, το πάχος 10 μm έχει εμφανιστεί στον δείκτη, πατήστε το κουμπί STOP.
8. Πατήστε το κουμπί εκτύπωσης για να λάβετε τη λίστα των αποτελεσμάτων μέτρησης. (Εάν δεν χρειάζεστε τη λίστα, μπορείτε να παραλείψετε αυτό το βήμα)
9. Σηκώστε τον αναδευτήρα, καθαρίστε το χρησιμοποιούμενο ηλεκτρολυτικό διάλυμα χρησιμοποιώντας τη πιπέτα, αυξήστε την κεφαλή δοκιμών, αφαιρέστε το άρθρο.
10. Καθαρίστε την εσωτερική επιφάνεια του κυττάρου και της φλάντζας με νερό και σκουπίστε. Βεβαιωθείτε ότι δεν υπάρχουν προϊόντα οξείδωσης σε αυτά πριν αντικατασταθούν.

Πώς να μετρήσετε τη σκληρή επιμετάλλωση χρωμίου

Παράδειγμα: Η μέτρηση της επιμετάλλωσης του σκληρού χρωμίου στο υπόστρωμα του χάλυβα, το πάχος της σκληρής επένδυσης χρωμίου είναι 35 μm.

1. Χρησιμοποιήστε το καουτσούκ σκουπίστε μακριά τις μεμβράνες παθητικοποίησης στην επιφάνεια του χρωμίου επιμετάλλωση του άρθρου που πρόκειται να μετρηθεί.
2. Πιέστε την κεφαλή δοκιμής κατακόρυφα στην επιφάνεια του άρθρου που πρόκειται να μετρηθεί, εφαρμόζεται μια επαρκής πίεση μέχρι χωρίς καμία διαρροή.
3. Το ηλεκτρολυτικό διάλυμα A2 επιλέγεται από τον Πίνακα 2, το κύτταρο πρέπει να γεμίζεται με 2 mL του ηλεκτρολυτικού διαλύματος χρησιμοποιώντας ένα σταγονίδιο. Το κελί δεν θα γεμίσει γεμάτο. (Το επίπεδο διαλύματος είναι περίπου 3 mm από το άνοιγμα του κελιού)
4. Τοποθετήστε τη πιπέτα στο κάτω μέρος του κυττάρου ηλεκτρόλυσης. Επαναλάβετε το Suck αρκετές φορές, προκειμένου να αφαιρέσετε τη φούσκα του αέρα από το κελί, επιτρέπει στο ηλεκτρολυτικό διάλυμα να έρθει πλήρως σε επαφή με την επιμετάλλωση χρωμίου.

ΣΗΜΕΙΩΣΗ: Κατά τη μέτρηση της επένδυσης χρωμίου που η τοποθέτηση του αναδευτήρα δεν αποτελεί απαίτηση.

5. Πιέστε την επένδυση του κουμπιού SELECT CR και του κουμπιού μέτρησης CR. (Η επένδυση του κουμπιού Select CR: --- Μετρήστε το χρωμίου Decorate --- Μετρήστε το σκληρό χρωμίου)
6. Τοποθετήστε το βύσμα σήματος στην οπή της βίδας του ηλεκτροδίου, συνδέστε το κόκκινο κλιπ σήματος στο επιμεταλλωμένο αντικείμενο και βεβαιωθείτε ότι έχει γίνει μια σωστή σύνδεση.
7. Πατήστε το κουμπί μέτρησης, ο αναδευτήρας αρχίζει να περιστρέφεται, όταν το πάχος των 15μm εμφανίζεται στο δείκτη πατήστε το κουμπί διακοπής και στη συνέχεια πατήστε το κουμπί εκτύπωσης (αν όχι ο ελεγκτής δεν μπορούσε να λειτουργήσει κανονικά), ανανεώστε την ηλεκτρολυτική λύση, πατήστε ξανά το κουμπί μέτρησης. Η ανανέωση του ηλεκτρολυτικού διαλύματος θα πρέπει να γίνεται με συχνότητα ακόμη και 15 μm μέχρι να βουτήξει. Καταγράψτε το πάχος του σκληρού χρωμίου.
8. Καθαρίστε το χρησιμοποιημένο ηλεκτρολυτικό διάλυμα χρησιμοποιώντας τη πιπέτα. Αύξηση της κεφαλής δοκιμών. Αφαιρέστε το άρθρο.
9. Καθαρίστε την εσωτερική επιφάνεια του κυττάρου και της φλάντζας με νερό και σκουπίστε. Βεβαιωθείτε ότι δεν υπάρχουν καμία οξείδωση Pro αγωγών σε αυτά πριν αντικατασταθούν.

Πώς να μετρήσετε την πολυεπίπεδη επένδυση

Παράδειγμα: Η μέτρηση του πάχους των καταθέσεων πολλαπλών στρώσεων που αποτελούνται από χαλκό,Επιμετώπιση νικελίου και χρωμίου στο χαλύβδινο υπόστρωμα. Το πάχος των στρωμάτων συστατικών είναι 0,4 μm χρωμίου, 14 μm νικελίου, 10μm χαλκού.

1. Χρησιμοποιήστε το καουτσούκ σκουπίστε τις μεμβράνες παθητικοποίησης στην επιφάνεια της επένδυσης στο άρθρο που πρόκειται να μετρηθεί
2. Πιέστε την κεφαλή δοκιμής κατακόρυφα στην επιφάνεια του άρθρου που πρόκειται να μετρηθεί, εφαρμόζεται μια επαρκής πίεση μέχρι χωρίς καμία διαρροή.
3. Το ηλεκτρολυτικό διάλυμα A2 επιλέγεται από τον Πίνακα 2, το κύτταρο πρέπει να γεμίζεται με 2 mL του ηλεκτρολυτικού διαλύματος χρησιμοποιώντας ένα σταγονίδιο. Το κελί δεν θα γεμίσει γεμάτο. (Το επίπεδο διαλύματος είναι περίπου 3 mm από το άνοιγμα του κελιού)
4. Τοποθετήστε τη πιπέτα στο κάτω μέρος του κυττάρου ηλεκτρόλυσης. Επαναλάβετε το Suck αρκετές φορές, προκειμένου να αφαιρέσετε τη φούσκα του αέρα από το κελί, επιτρέπει στο ηλεκτρολυτικό διάλυμα να έρθει πλήρως σε επαφή με την επιμετάλλωση χρωμίου.

ΣΗΜΕΙΩΣΗ: Κατά τη μέτρηση της επένδυσης χρωμίου που η τοποθέτηση του αναδευτήρα δεν αποτελεί απαίτηση.

5. Πιέστε το κουμπί μέτρησης T & CR.
6. Τοποθετήστε το βύσμα σήματος στην οπή της βίδας του ηλεκτροδίου, συνδέστε το κόκκινο κλιπ σήματος στο επιμεταλλωμένο αντικείμενο και βεβαιωθείτε ότι έχει γίνει μια σωστή σύνδεση.
7. Πατήστε το κουμπί μέτρησης, ο αναδευτήρας αρχίζει να περιστρέφεται, ενώ οι συναγερμοί βομβητή, η μέτρηση θα σταματήσει αυτόματα, το πάχος 0,4 μm έχει εμφανιστεί στον δείκτη, επαναλάβετε πατήστε το κουμπί μέτρησης 1 ～ 2 φορές και βουτιά πριν πατήσετε το κουμπί διακοπής. Καταγράψτε το πάχος της επένδυσης χρωμίου (οι τιμές μέτρησης βασίζονται στις τιμές που λαμβάνονται από την πρώτη βύθιση).
8. Καθαρίστε το χρησιμοποιούμενο ηλεκτρολυτικό διάλυμα χρησιμοποιώντας τη πιπέτα χωρίς να αυξήσετε το στήριγμα του κυττάρου. Ξεπλύνετε το κύτταρο 1 ~ 2 φορές με νερό απιονισμού πριν γεμίσετε το κελί με 2 ml του ηλεκτρολυτικού διαλύματος A5 (ανατρέξτε στον Πίνακα 2, το ηλεκτρολυτικό διάλυμα A5 για επιμετάλλωση νικελίου στο υπόστρωμα χαλκού) και στη συνέχεια τοποθετώντας τον αναδευτήρα στη θέση του δίχτυ.
9. Επαναλάβετε το βήμα 7 όπως παραπάνω και καταγράψτε το πάχος 14 μm της επένδυσης νικελίου.

10. Επαναλάβετε τα βήματα 7, 8 όπως παραπάνω και καταγράψτε το πάχος των 10 μm της επίστρωσης του χαλκού.
11. Καθαρίστε το χρησιμοποιημένο ηλεκτρολυτικό διάλυμα χρησιμοποιώντας τη πιπέτα. Αύξηση της κεφαλής δοκιμών. Αφαιρέστε το άρθρο.
12. Καθαρίστε την εσωτερική επιφάνεια του κυττάρου και της φλάντζας με νερό και σκουπίστε. Βεβαιωθείτε ότι δεν υπάρχουν προϊόντα οξείδωσης σε αυτά πριν αντικατασταθούν.

Οι συνθέσεις και οι μέθοδοι προετοιμασίας των ηλεκτρολυτικών διαλυμάτων

Απαίτηση: Το ηλεκτρολυτικό διάλυμα απαιτεί παρασκευή από τον αναλυτικό καθαρό βαθμό των χημικών ουσιών και το απεσταγμένο νερό.

Χαρακτηριστικά

• Επιτρέπει τη μέτρηση του πάχους του μεμονωμένου στρώματος των ηλεκτρολυτικών μετάλλων
• Οι προκαθορισμένοι τυποποιημένοι τύποι επιμετάλλωσης είναι: Διακοσμητικό χρωμίου, σκληρό χρωμίου, νικέλιο, χαλκός (χαλκός σε σίδηρο ή μη μεταλλικό υπόστρωμα), ψευδάργυρο, κασσίτερο, ασήμι και χρυσό 8 τύπους επιμετάλλωσης. Εάν θέλετε να δοκιμάσετε άλλους τύπους επιμετάλλωσης, πρέπει να τροποποιήσετε τους προκαθορισμένους τύπους επιμετάλλωσης. Για παράδειγμα, εάν χρειαστεί να δοκιμάσετε το νικέλιο ηλεκτρολέτι (οι πελάτες ενδέχεται να μην δοκιμάσουν το ασήμι), μπορείτε να αλλάξετε το ασήμι σε ηλεκτρολυτικό νικέλιο.
• Επιτρέπει τη μέτρηση του πάχους των μεμονωμένων στρώσεων των πολυεπιδημένων επικαλύψεων πολλαπλών επιπέδων
• Επιτρέπει τη μέτρηση του πάχους των ηλεκτρολυτικών επικαλύψεων σε μη καταγωγικά υλικά όπως τα πλαστικά
• Η ψηφιακή οθόνη επιτρέπει εύκολες και ακριβείς άμεσες αναγνώσεις του μετρούμενου πάχους στο δεκαδικό σύστημα
• Εξοπλισμένο με μικροσκοπικό εκτυπωτή, ο οποίος μπορεί να εκτυπώσει αυτόματα είδη επιμετάλλωσης, πάχος και χρόνο δοκιμής
• Η διαφορά δυναμικού δεν μπορεί να μετρηθεί
• Σχεδιασμένο για χρήση σύμφωνα με τις τυπικές διαδικασίες δοκιμών που συμμορφώνονται με την προδιαγραφή ISO

Προδιαγραφές

Μοντέλο: TG-100E

Τροφοδοσία: AC 220V ± 10%, 50 ～ 60Hz

Κατανάλωση ενέργειας: Όχι περισσότερο από 25 W

Μεικτό βάρος: Περίπου 9 κιλά

Μέγεθος πακέτου: 370 × 440 × 230 (mm) για το σώμα των δοκιμαστών

Εύρος μέτρησης: 0 ～ Σφάλμα 50μm: ≤ ± 10%

Λεπτομερής λίστα:

TG-100E ΣΩΜΑΤΟΣ ΔΟΚΙΜΗΣ 1

Πιθανή στάση δοκιμών 1

Το καλώδιο σήματος για πιθανό μορφοτροπέα 1

Κύτταρο ηλεκτρόλυσης 1

Φλάντζα 1

Διαλύματα ηλεκτρόλυσης A2, A4, A5, A8 1

Καουτσούκ 1

Φιάλη μερίδας 2

Θηλάτης 1

Οδηγίες, κάρτα εγγύησης 1

Προηγούμενη μέτρηση επιθεώρησης

1.Τοποθετήστε τον δοκιμαστή, τη στάση δοκιμών και τη στάση των χημικών ουσιών στο γραφείο εργασίας ακόμη και ευθεία.

2. Βεβαιωθείτε ότι η τροφοδοσία είναι AC 220V.
3. Συνδέστε τον δοκιμαστή με τον πίνακα δοκιμών χρησιμοποιώντας καλώδια.
4. Πιέστε οποιοδήποτε κουμπί Επιλογή επένδυσης, σύντομη από το κλιπ σήματος στον ακροδέκτη του βύσματος σήματος, ενεργοποιήστε τον διακόπτη τροφοδοσίας και, στη συνέχεια, πιέστε το κουμπί μέτρησης, ο αναδευτήρας πρέπει να περιστρέφεται και να αρχίσει να μετράει η εμφάνιση. Αποσυνδέστε τη γραμμή σύνδεσης μεταξύ του κλιπ σήματος και του ακροδέκτη του βύσματος σήματος, ο ελεγκτής πρέπει να σταματήσει αμέσως για να μετρήσει και να συναγερνά. Έτσι, η κατάσταση του δοκιμαστή μπορεί να θεωρηθεί ως κανονική.
