FD630 Ανιχνευτής ελαττωμάτων υπερήχων υψηλής απόδοσης

Προδιαγραφές

Περιοχή: 0-15000 mm, με ταχύτητα χάλυβα

Ταχύτητα υλικού: 100 ̇ 20 000 m/s

Συχνότητα επανάληψης παλμού: 10 - 10000 Hz

Δυναμικό εύρος: ≥38dB

Γραμμικότητα: Οριζόντια: +/- 0,2% FSW, κάθετη: 0,25% FSH, ακρίβεια ενισχυτή +/- 1 dB.

Δυνατότητα ανάλυσης:> 40dB (5P14)

Αισθητικότητα: > 66dB

Απορρίπτει (καταστολή): 0 έως 80% πλήρους ύψους οθόνης

500 ανεξαρτησία ρύθμιση, οποιοδήποτε κριτήριο μπορεί να εισαχθεί ελεύθερα, μπορούμε να εργαζόμαστε στη σκηνή χωρίς τεστ μπλοκ.

Μεγάλη μνήμη 1000 A γραφή

Τρόποι δοκιμής: ηχώ παλμού, διπλό στοιχείο και διαμετακόμιση

Τύποι ανιχνευτών: μονό ίσιο, μονό γωνιακό, μονό ίσιο, μονό αριστερό

Παρατηρητές πύλης: Δύο ανεξάρτητες πύλες ελεγχόμενες σε ολόκληρο το εύρος σαρώσεως

Μονάδες: ίντσες ή χιλιοστά

Απαιτήσεις ισχύος: Κύρια καύσιμα εναλλασσόμενου ρεύματος 100-240 VAC, 50-60 Hz

Καθυστέρηση εμφάνισης: -20 έως 3400 μs

Καθυστέρηση ανίχνευσης / μηδενική μετατόπιση: 0 έως 99,99μs

Εσωτερική επαναφορτιζόμενη μπαταρία ιόντων λιθίου με ονομαστική ισχύ 7,2V και ισχύ 8000 mAh

15 ώρες ονομαστικός χρόνος λειτουργίας ανάλογα με τη φωτεινότητα της οθόνης

4 ώρες τυπικός χρόνος επαναφόρτισης

H×W×D(mm):260×175×60 (mm)

Βάρος:1.2kg

Θερμοκρασία λειτουργίας: -10°C έως 50°C

Θερμοκρασία αποθήκευσης: -30°C έως 50°C

Ενέργεια παλμού: 200V, 300V, 400V, 500V επιλέξιμη

Διόρθωση: θετικό μισό κύμα, αρνητικό μισό κύμα, πλήρες κύμα, σύστημα RF

Διάφρασμα ζώνης (περιοχή ζώνης ενισχυτή ): 0,1 έως 300 MHz

Παρατηρητές πύλης: Δύο ανεξάρτητες πύλες ελεγχόμενες σε ολόκληρο το εύρος σαρώσεως

Ευαισθησία: 120 dB κατ' ανώτατο όριο σε επιλογή ανάλυσης 0.1, 1.0, 2.0, 6,0 dB.

Σύνδεση μετατροπέα: BNC ή LEMO

Εργασίες

Αυτοματοποιημένη απεικόνιση ακριβούς τοποθεσίας ελαττώματος ((Βάθος d, επίπεδο p, απόσταση s, εύρος,sz dB,ф).

Μεγέθυνση ελαττωμάτων: αυτόματη μεγέθυνση ελαττωμάτων με τη χρήση AVG/AVG ή DAC, ταχύτητα αναφοράς αποδοχής ή απόρριψης ελαττωμάτων.

Αυτοματοποιημένη βαθμονόμηση του μετατροπέα: μηδενικό σημείο, γωνίες, μπροστινή άκρη και ταχύτητα υλικού.

Εύκολο για την κατασκευή και χρήση DAC και AVG για την αξιολόγηση της ηχώ, η καμπύλη μπορεί να τροποποιηθεί και να αντισταθμιστεί.

Συνδέοντας τον δίσκο U, η μονάδα μπορεί να αποκτήσει απεριόριστη μνήμη, αναφορές PDF και σύστημα Upadte.

Αυτοματοποιημένη λήψη βίντεο της διαδικασίας δοκιμής και της αναπαραγωγής. Χρήση uppan, το μήκος του βίντεο είναι απεριόριστο.

Χρωματική σάρωση.

Το ΤΟΦΔ.

Διάγραμμα συγκόλλησης.

Υπάρχουν 15 πρότυπα στην μονάδα.

Σύνδεση μπλε δοντιού με κινητή συσκευή για τη δημιουργία και εκτύπωση εκθέσεων ανίχνευσης επί τόπου.1.

Δυνατότητα διόρθωσης καμπυλωμένης επιφάνειας.

Λειτουργία μέτρησης ύψους ρωγμών.

Μεγεθύνετε την πύλη:διαστολή της περιοχής της πύλης σε όλο το πλάτος της οθόνης.

Λειτουργία αυτόματης αύξησης.

Εμφάνιση: Ταυτόχρονη εμφάνιση ζωντανής A-scan με ρυθμό αναβάθμισης 60 Hz και εμφάνιση A-scan

Δείχνει.

Διατήρηση κορυφής: Συγκρίνετε παγωμένες μορφές κύματος κορυφής με ζωντανές A-Scans για εύκολη ερμηνεία των αποτελεσμάτων της δοκιμής.

Scan Freeze: Η παγωμένη οθόνη διατηρεί δεδομένα για τη μορφή κύματος και τη διαδρομή ήχου.

Ασφάλεια: Μπιπ και LED.

Ρεάλ Τάιμ Κλοκ.

Γεμίστε το ηχώ.

Σημείο σύλληψης.

Χρώμα ηχώ μέσα στην πύλη.

Βασική συσκευασία οργάνων

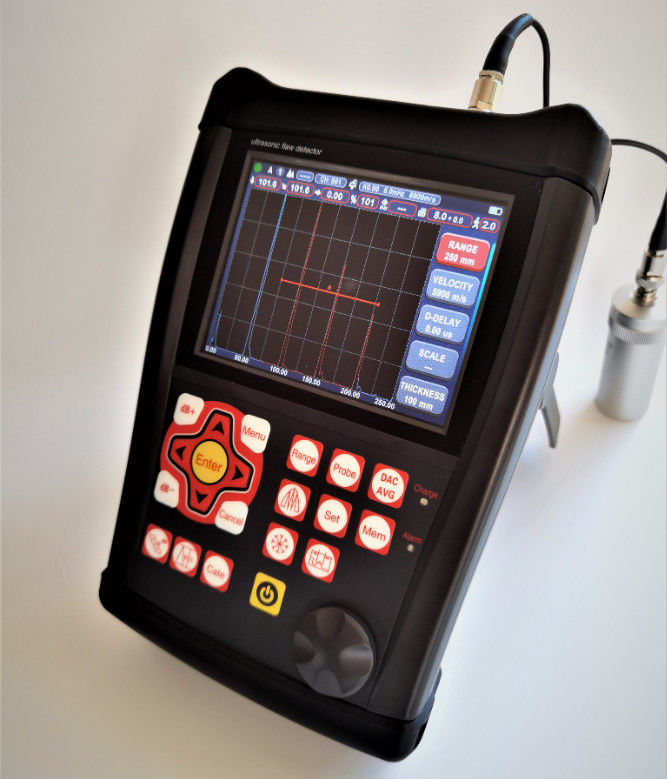

Φορητός υπερηχητικός ανιχνευτής ελαττωμάτων

Μετατροπέας ευθείας δέσμης (2.5 MHz, Φ20)

Μετατροπέας ακτίνας γωνίας (4 MHz, 8 mm×9 mm, 60°)

Καλώδιο διασύνδεσης για τον μετατροπέα (Q9-C5, ή προαιρετικά C9-C5)

Αναφορτιζόμενη μπαταρία ιόντων λιθίου, 7,8 άμπερα την ώρα

Εφοδιασμός ηλεκτρικής ενέργειας/μονάδα φόρτισης

Εγχειρίδιο χειρισμού στα αγγλικά

Λογισμικό εφαρμογών
