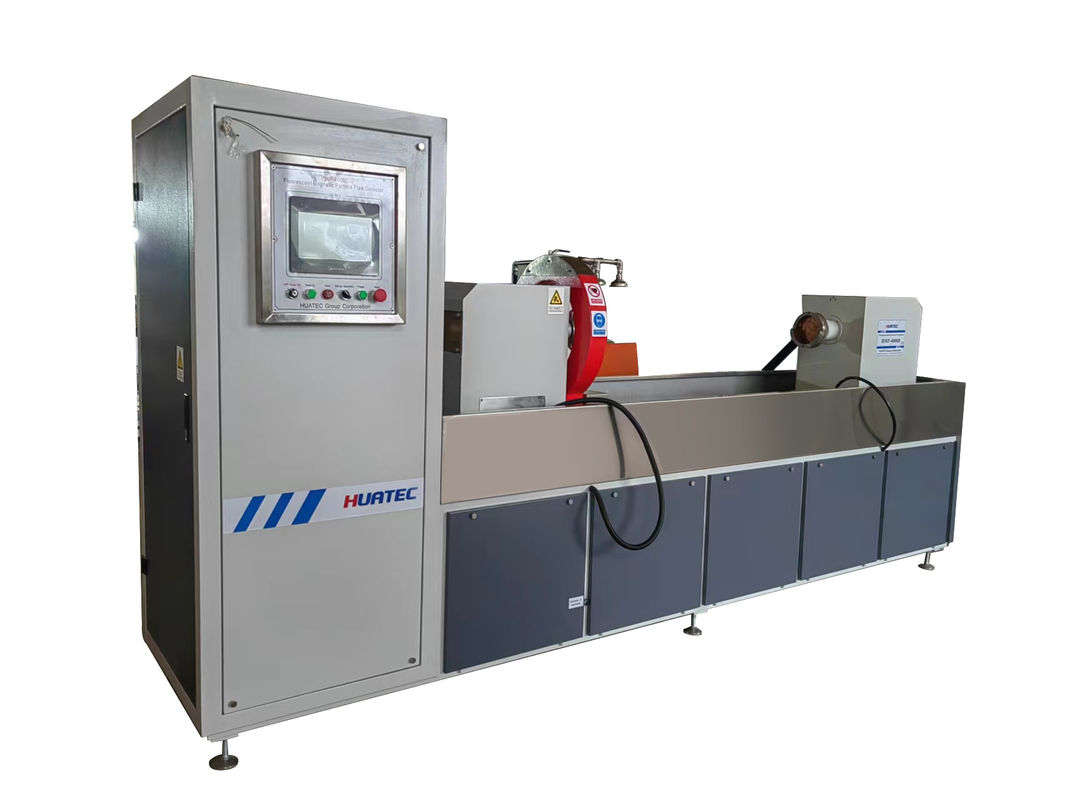

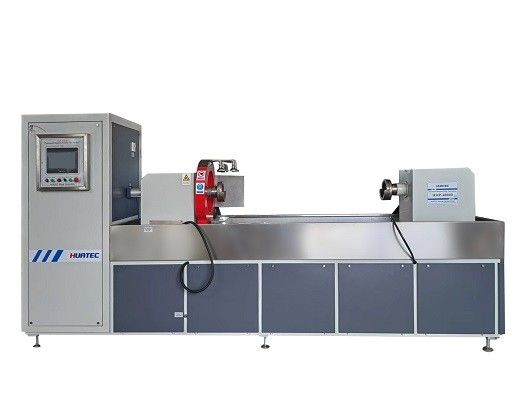

HMP-4000D Ανιχνευτής ελαττωμάτων μαγνητικών σωματιδίων υψηλής ακρίβειας

HMP-4000D Ανιχνευτής ελαττωμάτων μαγνητικών σωματιδίων υψηλής ακρίβειας

1. Περιγραφή των εξαρτημάτων της συσκευής

1.1 Γενικές πληροφορίες για τη συσκευή

Ο εξοπλισμός είναι ένα ενιαίο μηχάνημα, χειροκίνητο φόρτωση και εκφόρτωση, ο εξοπλισμός υιοθετεί ράβδος συμπίεση, σύνθετη τεχνολογία μαγνητισμού, το δεξί ηλεκτρόδιο πνευματικό συμπίεση, συμπίεση εγκεφαλικό 0-50mm,αυτόματη απομαγνητοποίηση με εξασθένιση, αυτόματη ψεκασμός, ανάκτηση, ανάμιξη και διήθηση μαγνητικού εναιώρηματος.

Τα κύρια συστατικά του εξοπλισμού είναι: σύστημα συμπίεσης, σύστημα παροχής ηλεκτρικής ενέργειας μαγνητισμού, σύστημα ηλεκτρικού ελέγχου, μαγνητικό σύστημα αναστολής ψεκασμού και συστήματος ανάκτησης διήθησης, μαύρο φως,σκοτεινό δωμάτιο, σύστημα απομαγνητισμού κλπ.

1.2 Σύστημα συμπίεσης:

1.2.1, ο σχεδιασμός του εξοπλισμού οριζόντιος μηχανισμός συμπίεσης, συμπίεσης εγκεφαλικού 0-1500mm, μπορεί να ανταποκριθεί στο μήκος των 1500mm, εξωτερική διάμετρος των 250mm εντός των αναγκών επιθεώρησης του εργαστηρίου.Οι διαμήκεις σπείρες μαγνητισμού είναι δύο, ένα από κάθε πλευρά, που οδηγείται από τον κύλινδρο και μπορεί να μετακινηθεί για να ενισχύσει την επίδραση μαγνητισμού των μερών με μακρύ άξονα.

1.2.2Ο εξοπλισμός υιοθετεί την ειδική μέθοδο της ράβδου για να πραγματοποιήσει περιφερειακό μαγνητισμό του εργαστηρίου με τη μέθοδο της ράβδου.και να ελέγξετε διάφορες ακτινικές λεπτές ρωγμές που μπορεί να υπάρχουν στις εσωτερικές και εξωτερικές επιφάνειεςΗ διάμεση μαγνητοποίηση του εργαστηρίου πραγματοποιείται με μέθοδο σπείρωσης και ελέγχονται διάφορες δακτυλοειδείς λεπτές ρωγμές που μπορεί να υπάρχουν στην επιφάνεια του εργαστηρίου.

1.2.3Η συσκευή έχει σχεδιαστεί με κεντρική συσκευή υψηλής ρύθμισης.

1.2.4, η περίμετρος κατά μήκος μπορεί να μαγνητοποιηθεί αντίστοιχα, αντίστοιχα ελέγξτε την εσωτερική και εξωτερική επιφάνεια του εργαστηρίου μπορεί να υπάρχει μια ποικιλία από εγκάρσιες και κατά μήκος ρωγμές,Η σύνθετη (αυτόχρονη) μαγνητοποίηση του εργαστηρίου μπορεί επίσης να εφαρμοστεί ταυτόχρονα, και τα διάφορα μικρά ελαττώματα που μπορεί να υπάρχουν στις εσωτερικές και εξωτερικές επιφάνειες του εργαστηρίου μπορούν να ελεγχθούν με ολοκληρωμένο τρόπο ταυτόχρονα.

1.2.5, υπάρχει μια πλατφόρμα εργασίας που έχει σχεδιαστεί μπροστά από το τραπέζι εργασίας, η οποία είναι βολική για την εργασία φόρτωσης και εκφόρτωσης.

1.3 Μαγνητισμένο σύστημα ελέγχου τροφοδοσίας:

Ο εξοπλισμός υιοθετεί λειτουργία μαγνητισμού εναλλασσόμενου ρεύματος, δύο σύνολα ανεξάρτητων πηγών ρεύματος μαγνητισμού στις περιφερειακές και διαμήκεις κατευθύνσεις,και δύο κύριοι μετασχηματιστές παρέχουν αντίστοιχα ρεύμα μαγνητισμούΗ τεχνολογία μετατροπέα ελεγχόμενης μονάδας χρησιμοποιείται για τον έλεγχο του μεγέθους του ρεύματος του κυκλώματος και η απομονωμένη τάση αποστέλλεται στο ηλεκτρόδιο και το ζυγό.Το μέγεθος του ρεύματος είναι συνεχώς ρυθμιζόμενο και το αντίστοιχο όργανο είναι ρυθμισμένο για να δείξει για να διασφαλίσει ότι το εργαλείο παίρνει την καθορισμένη ένταση μαγνητισμού. Με λειτουργία ελέγχου φάσης παροχής ενέργειας, για τη διατήρηση σταθερού υπολειμματικού μαγνητικού, μπορεί να χρησιμοποιηθεί για ανίχνευση ελαττωμάτων με μέθοδο υπολειμματικού μαγνητικού.

1.4 Ηλεκτρικό σύστημα χειρισμού (την οθόνη αφής δεν χρειάζεται, περιλαμβάνονται * οι ακόλουθοι αριθμοί που σχετίζονται με την επιλογή της οθόνης αφής):

1) Το ηλεκτρικό σύστημα ελέγχου ελέγχεται από PLC, συμπεριλαμβανομένης της μονάδας ελέγχου και της συσκευής προστασίας της, της συσκευής ενεργοποίησης ρύθμισης ρεύματος, του αμπερόμετρου, του κουμπιού ελέγχου και του φωτισμού δείκτη, του κινητήρα,κύλινδρο, διπλή ζεύξη, σόλενοειδής βαλβίδα, διακόπτης αέρα, ενδιάμεσο ρελέ και άλλες συσκευές ελέγχου.

2) Όπως επιβεβαιώθηκε από τα δύο μέρη μέσω διαπραγματεύσεων, ο εξοπλισμός υιοθετεί ηλεκτρομηχανικό ολοκληρωμένο σχεδιασμό και το κουτί ελέγχου διανομής ισχύος βρίσκεται στο πίσω μέρος του εξοπλισμού.Η βασική λειτουργία διακοπής ρεύματος πραγματοποιείται στην επιφάνεια του ντουλαπιού, η πόρτα του ντουλαπιού είναι εξοπλισμένη με κλειδαριές πόρτας, προστασία από σκόνη, διήθηση, σύστημα ψύξης αέρα κλπ.Ο προμηθευτής πρέπει να εξασφαλίζει την ηλεκτρική ασφάλεια και τη συντήρηση της μηχανικής και ηλεκτρικής ολοκλήρωσης..

3) Εκτός από την αυτόματη λειτουργία, ο εξοπλισμός είναι επίσης εξοπλισμένος με χειροκίνητα πλήκτρα λειτουργίας για διάφορες λειτουργίες, οι οποίες μπορούν να πραγματοποιηθούν χειροκίνητα: συμπίεση του εργασιακού τμήματος (πνευματική), ψεκασμός,μαγνητοποίηση, χαλάρωση (πνευματική) του εργασιακού υλικού και άλλες ενέργειες.

4) Οι περιφερειακές και διαμήκεις πλακέτες κυκλωμάτων μπορούν να χρησιμοποιηθούν παγκοσμίως.

5) Ο χρόνος μαγνητισμού και το διάστημα μαγνητισμού μπορούν να ρυθμιστούν.

6) Εφοδιασμένο με διακόπτη ποδιών, η εκκίνηση του αυτόματου προγράμματος μπορεί να ελέγχεται από το κουμπί "αυτόματης εκκίνησης" ή τον διακόπτη ποδιών.

7) Το κέλυφος του εξοπλισμού είναι αξιόπιστα γειωμένο και η αντίσταση μόνωσης ολόκληρης της μηχανής είναι ≥ 2MΩ.

8) Ο εξοπλισμός διαθέτει τέλεια προστασία ασφαλείας και λειτουργία συναγερμού.

*9) Χρησιμοποιώντας την οθόνη αφής προεπιλεγμένο ρεύμα, μπορείτε να προεπιλέξετε το ρεύμα, να παρακολουθήσετε αυτόματα το ρεύμα, η τιμή σφάλματος δεν είναι μεγαλύτερη από 5%.

*10) Αυτοματοποιημένος συναγερμός και προειδοποιητική οθόνη όταν το ρεύμα είναι μη φυσιολογικό ή λείπει.

* 11) Με 30 ομάδες λειτουργίας αποθήκευσης διαδικασίας μαγνητισμού, η περιφέρεια κατά μήκος μπορεί να αποθηκευτεί ξεχωριστά.

12) Κοινή επιχείρηση Siemens, Omron PLC, ιταλική ST, STM ή εγχώρια διάσημη μάρκα Chint χρησιμοποιούνται για την εξασφάλιση της ποιότητας ολόκληρης της μηχανής.

*13) Με λειτουργία αδειών κωδικού πρόσβασης του χειριστή, ώστε να εξασφαλίζεται ότι το προσωπικό χωρίς την αντίστοιχη άδεια δεν μπορεί να τροποποιήσει ή να χειριστεί τον εξοπλισμό.

1.5 Μαγνητικό σύστημα ανάκτησης ψεκασμού ψεκασμού και φιλτραρίσματος σε αναστολή:

1) Το μαγνητικό σύστημα ανάκτησης ψεκασμού ψεκασμού και διήθησης αποτελείται κυρίως από: δεξαμενή συλλογής υγρών, δεξαμενή αποθήκευσης υγρών, αντλία ψεκασμού, αντλία ανάμειξης, φιλτραριστικό οθόνο, αγωγό κλπ.

2) Το μαγνητικό εναιώρημα αποθηκεύεται στην δεξαμενή αποθήκευσης υγρού.Η συσκευή φίλτρου πρέπει να βρίσκεται βαθιά στη μαγνητική αναστολή για να αποφεύγεται η φθορά της συσκευής φίλτρου και η βλάβη της αντλίας ψεκασμούΣτο κουτί αποθήκευσης υγρού παρέχεται αυτόματη συσκευή ανάμειξης.

3) Η μαγνητική ανάρτηση ψεκαστεί από πολλαπλά ψεκαστήρια ταυτόχρονα για να εξασφαλιστεί ότι το εργασιακό κομμάτι είναι πλήρως υγρό.

4) Οι βαλβίδες ελέγχου είναι σχεδιασμένες στον αγωγό ψεκασμού μαγνητικής ανάρτησης για να αποτρέπουν τις φυσαλίδες που σχηματίζονται από την αντίστροφη ροή της μαγνητικής ανάρτησης.

5) Κάθε κεφαλή ψεκασμού της μαγνητικής ανάρτησης πρέπει να είναι βολική για άνοιγμα και κλείσιμο, και η θέση ψεκασμού, το μέγεθος ροής και η πίεση μπορούν να ρυθμίζονται.

6) Το χειροκίνητο όπλο ψεκασμού είναι εξοπλισμένο στο μπροστινό μέρος της μηχανής.

7) Η μαγνητική ανάρτηση δεν πρέπει να ψεκαστεί ή να διαρρεύσει στο εξωτερικό του εξοπλισμού.

1.6 Μαύρο φως:

1.6.1, η συσκευή φθορισμού υιοθετεί ένα μαύρο φως LED DG-6K υψηλής έντασης.

1.6.2. Fixed and hoisted in front of the magnetization station at the top of the darkroom to facilitate the rotation and observation of the parts driven by the tug after the completion of the magnetization of the workpiece.

1.6.3, υπεριώδης φωτεινότητα: φωτεινότητα τουλάχιστον 6000 uw/cm2, διάρκεια ζωής τουλάχιστον 10000 ώρες.

1.6.4, μπορεί να καλύψει πλήρως τα μέρη 1000 mm.

1.7 Σκοτεινό δωμάτιο (φωτισμός και σύστημα εξάτμισης)

1) Το αριστερό, το δεξί, το πάνω και το πίσω μέρος του σκοτεινού δωματίου είναι κλειστά με υψηλής ποιότητας πλακέτες από χάλυβα ανάλογα με το μέγεθος του κρεβατιού και ταυτόχρονα, για να διευκολυνθεί η συντήρηση,ο τύπος της προστατευτικής πόρτας μπορεί να ανοίξει και να κλείσειΤο μπροστινό μέρος εκτείνεται 650 mm και υιοθετεί κουρτίνα μαύρου για να εμποδίζει το φως.

2) Το σύστημα φωτισμού είναι ένας λαμπτήρας φθορισμού, ο οποίος τοποθετείται στο εσωτερικό της κορυφής του σκοτεινού δωματίου για να ανταποκρίνεται στον φωτισμό εργασίας.

3) Εγκαταστήστε ένα ανεμιστήρα εξάτμισης στο σκοτεινό δωμάτιο για να εξασφαλιστεί η κυκλοφορία του αέρα χωρίς να επηρεάζεται η εξωτερική προστασία από το φως.

4) Το σκοτεινό δωμάτιο υιοθετεί επεξεργασία ψεκασμού και ολόκληρο το σκοτεινό δωμάτιο έχει συμπαγή δομή και όμορφη εμφάνιση.

1.8 Σύστημα αυτόματης απομαγνητισμού:

Το σύστημα απομαγνητισμού είναι η αρχική θέση μαγνητισμού, απομαγνητισμός εξασθένισης και η διαμονή δεν είναι μεγαλύτερη από 0,2mT.

1.9 Άλλα

1) Τυχαία προσφορά: Βλέπε Πεδίο προσφοράς για λεπτομέρειες.

2) Ο σχεδιασμός και η κατασκευή του εξοπλισμού πρέπει να πληρούν το πρότυπο JB/T8290-2011 "μηχανή ανίχνευσης ελαττωμάτων μαγνητικών σωματιδίων" και να πληρούν τις τεχνικές προϋποθέσεις ανίχνευσης ελαττωμάτων μαγνητικών σωματιδίων.

2Συσκευές

3.Οι κύριες τεχνικές παραμέτρους του εξοπλισμού

∙∙∙ρεύμα μαγνητισμού περιστροφήςΑΕ:0-4000A συνεχώς ρυθμιζόμενο με έλεγχο φάσης απενεργοποίησης

∙∙∙Πιθανότητα μαγνητισμού κατά μήκοςΑΕ:0- (3000A*6T) 18000AT συνεχώς ρυθμιζόμενο με έλεγχο φάσης απενεργοποίησης

Επίδραση απομαγνητισμού: απομαγνητισμός αποδυνάμωσης εναλλασσόμενου ρεύματος, διαμονή ≤ 0,2mT

Δυνατότητα εκτύπωσης:ποσοστό παρατεταμένου σφάλματος ρεύματος ≤ ± 5%· παραμέτρους τροχιάς:2*3T,εσωτερική διάμετρος 350 mm;

Αισθητικότητα: Σύμφωνα με τις προδιαγραφές της διαδικασίας JB/6065-92 "Μαγνητική μηχανή ανίχνευσης ελαττωμάτων σωματιδίων",η ταινία δοκιμής ευαισθησίας τύπου Α 2# (30/100) με πλήρη κύκλο και σταυρό μπορεί να εμφανίζεται σαφώς.

#Στροφή σύσφιξης: 0 mm-1500 mm

Δείκτες: 3900mm × 1590mm × 2200mm

Εμφάνιση του εξοπλισμού και χρώμα της βαφής

Χρώμα εξωτερικού ψεκασμού: RAL7035, επιτρέπεται στα εξαγοραζόμενα εξαρτήματα να διατηρούν το πρωταρχικό χρώμα.
