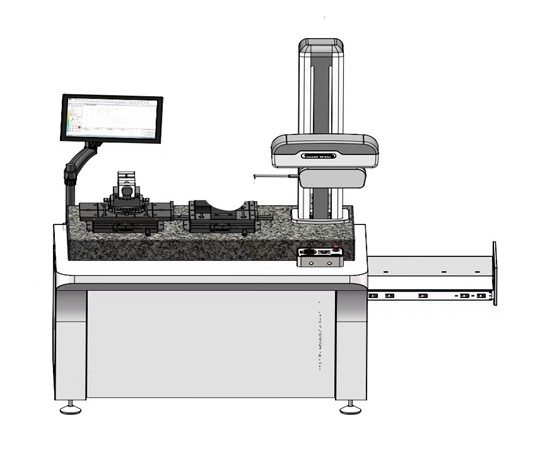

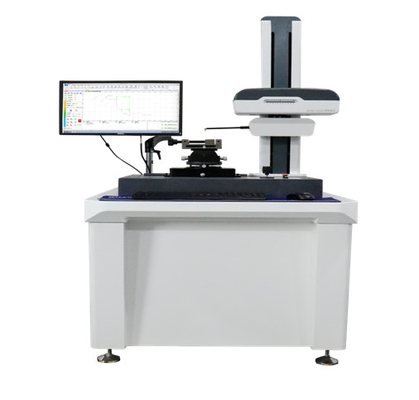

SRT-680G Δοκιμαστής τραχύτητας και διαγράμματος
Αρχή μέτρησης
● Καρτεσιανές συντεταγμένες, επαφές με στιλό.
● Υψηλής ακρίβειας πλωτός τροχός καθοδήγησης αέρα ως σημείο μέτρησης των συντεταγμένων Χ για να εξασφαλιστεί η γραμμική ακρίβεια κίνησης προς την κατεύθυνση Χ.
● Ψηφιακός αισθητήρας υψηλής ακρίβειας για τη λήψη σήματος συντεταγμένης Z για τη μέτρηση του προφίλ διαφόρων ακριβών μηχανικών εξαρτημάτων.
● Πρόγραμμα μέτρησης με βάση υπολογιστή και παράθυρα για την επεξεργασία των δεδομένων μέτρησης, εύκολο για εκτύπωση και αρχειοθέτηση
Κύρια λειτουργία
Διάσταση:Περιλαμβάνει την οριζόντια απόσταση, την κατακόρυφη απόσταση, τη γραμμική απόσταση, την ακτίνα και τη διάμετρο
Γωνία: Οριζόντια γωνία, κατακόρυφη γωνία, εγκάρσια γωνία
Ανεπάρκεια θέσης: περιέχει τον παράλληλο και την κάθετη θέση
Ανεκτικότητα σχήματος: περιέχει το προφίλ ευθείας, στέμματος, κυκλικού τόξου
Βοηθητική παραγωγή: περιέχει το βοηθητικό σημείο, βοηθητική γραμμή, βοηθητικό κύκλο
Ακαμψία:Ra,Rq,Rz(Ry),Rz(DIN),R3z,Rz(jis),Rp,Rv,Rt,Rsk,Rsm,Rc,Rpm,RkuRdq,Roc,Mr1,Mr2,Rpk,Rvk,Rk,Rdc,A1,A2,R,Rx,AR,Rcp,Rmax,Rz-ISOκλπ.
Κύκλωση:wt,wa,wp,wv,wq,wc,wku,wsk,w,wx,wz,wsm,wdc,wte,wmr,Aw,c(wmr)wmr(c),wdq κλπ.
Αρχικό περίγραμμα Pt Pa Pp Pv Pq Pc Pku Psk Pdq/p△q Psm Pdc Pmr(c) Pz Pmr C(pmr) κλπ.
Βασικές παραμέτρους
| Άρθρο | Παράμετρος | Απόφαση |
Πεδίο μέτρησης Ακριβότητα μέτρησης | Άξονας Χ | 200 χιλιοστά | 0.1μm |
| Καθαρότητα | 0.6μm /100mm | - Δεν ξέρω. |
| Ζ1 (περίοδος) αισθητήρας | 40mm ((Συγχρονισμός εύρους τραχύτητας) | 00,05 μm |
| Z Υψόμετρος | 550 χιλιοστά | στύλος |
| Μίν. εσωτερική τρύπα | 30 mm (Μια μικρότερη εσωτερική διάμετρος μπορεί να μετρηθεί χρησιμοποιώντας μια μικρότερη βελόνα μέτρησης) | - Δεν ξέρω. |
| Γραμμική ακρίβεια | ≤±(1+I0.12HI) μm | - Ακριβώς. |
| Διάβολος | ≤(1.2+R/8) | 2 mm |
Γωνία | ≤ ± 1′ | 60°,90° γωνιακό μπλοκ, μήκος δειγματοληψίας γωνίας: 5 mm |
| Ακατέργαστη | Μειονεκτική τιμή θορύβου | ≤ 0,005μm | λc:00,08 mm, ταχύτητα δοκιμής 0,1 mm/s, μέτρηση επίπεδων κρυστάλλων |
| Ζ1 (περίοδος) αισθητήρας | Αποτελεσματική εμβέλεια ± 3 mm | Η τραχύτητα της καμπύλης επιφάνειας μπορεί να μετρηθεί |
| Επαναληψιμότητα της μέτρησης της τραχύτητας | 1δ≤2nm | Ra 0,35-0,5μm Τετράγωνο κύμα βαθμονόμησης μπλοκ |
| Λάθος ένδειξης | ± 5% | Εθνικό πρότυπο |
| Ενδεικτική σταθερότητα | ≤ ± 7% | Εθνικό πρότυπο |
| Μέτρηση επαναληψιμότητας | ± 3% | Εθνικό πρότυπο |
| Απόφαση | 0.1μm | - Δεν ξέρω. |
| Αισθητήρας | Τύπος | Ψηφιακός αισθητήρας πλέγματος | - Τι; |
| Απόφαση | 00,05 μm | - Τι; |
| Διάρκεια αξιολόγησης | λc × 3,4,5,6,7 | - Ακριβώς. |
| Μακροκύματα διακοπής | 0.025,0.08,0.25,0.8,2.50,8 mm | - Δεν ξέρω. |
| Ικανότητα αναρρίχησης | 77° (πάνω), 88° (κάτω) | - Τι; |
| Μέτρα, ταχύτητα | 00,02 mm έως 4,0 mm/s | - Δεν ξέρω. |
| Μέτρα. | Κίνηση αισθητήρα | - Δεν ξέρω. |
| XZ1Z | Τριάξονες ηλεκτρικές ρυθμίσεις | Μπορεί να ελεγχθεί από το λογισμικό ελέγχου |
| Δύναμη | Δρομολογιακό ρεύμα 220V±10% 50Hz | - Τι; |
| Περιβαλλοντικές συνθήκες | (RH): < 85% 20°C±2°C,2°C/h,RMS≤50Hz 2.5μm/s, RMS> 50Hz 5,0μm/s |
Κύρια διαμόρφωση
Διασύνδεση λογισμικού
Μέγεθος εξοπλισμού
| (προϊόν) | (Πακετάρισμα) | (Wt.kg) | (CBM m3) |
| Lx | Λυ | Λζ | Wt(kg) | Lx | Λυ | Λζ | Wt(kg) |
| 1400 | 725 | 1740 | 270 | 960 | 960 | 1950 | 50 | 300 | 0.88 |
Απαιτήσεις χρήσης
Δύναμη: AC 220V±10% 50Hz
Απαιτήσεις για το περιβάλλον: ((T):10 ∆30°C, ((RH):<85%,Δεν υπάρχουν εμφανείς δονήσεις,Ανεξάρτητη γείωση
Φωτογραφίες αναφοράς δοκιμής
