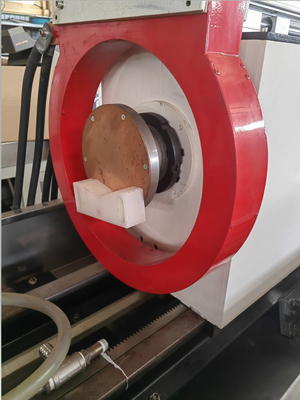

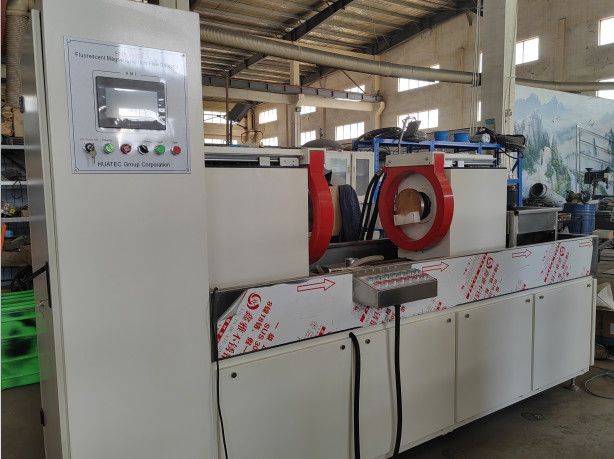

Μηχανή ανίχνευσης ελαττωμάτων φθοριούμενων μαγνητικών σωματιδίωνHMP-6000A
Αρχή λειτουργίας
Η ανίχνευση ελαττωμάτων μαγνητικών σωματιδίων χρησιμοποιεί την αλληλεπίδραση μεταξύ του μαγνητικού πεδίου διαρροής και της μαγνητικής σκόνης στο ελάττωμα του εργαστηρίου,που εκμεταλλεύεται τη διαφορά μεταξύ των ελαττωμάτων της επιφάνειας και των ελαττωμάτων κοντά στην επιφάνεια των προϊόντων χάλυβα (όπως οι ρωγμές)Μετά τη μαγνητοποίηση, το μαγνητικό πεδίο στο σημείο της διακοπής αυτών των υλικών στρεβλώνεται.που αποτελούν μέρος της διαρροής μαγνητικού ρεύματος και παράγουν μαγνητικό πεδίο διαρροήςΈτσι προσελκύοντας μαγνητική σκόνη για να σχηματίσουν μαγνητική σκόνη συσσώρευση στο ελάττωμα - μαγνητικά σημάδια, υπό τις κατάλληλες συνθήκες φωτισμού, που δείχνουν την τοποθεσία και το σχήμα του ελαττώματος
Εφαρμογή
Η μηχανή ανίχνευσης ελαττωμάτων φθοριούμενων μαγνητικών σωματιδίων χρησιμοποιείται για την ανίχνευση της επιφάνειας και της επιφάνειας κοντά στα σιδηρομαγνητικά εργαστηριακά κομμάτια (όπως βίδες, καρφιά, βουσιές, γρανάζια, δαχτυλίδια ταχυτήτων, ράβδος στροφής κλπ.).) λόγω της πλαστοποίησης, σβήσιμο, άλεση, κόπωση που προκαλείται από ρωγμές και ενσωμάτωση σκωρίας και άλλα μικρά ελαττώματα.
Τεχνική παράμετρος
Πεδίο ανίχνευσης: διάμετρος (φ400 mm), μήκος 1000 mm
Μέθοδος ανίχνευσης: ανίχνευση μαγνητικών σωματιδίων με ή χωρίς φθορισμό
Τρόπος μαγνητισμού: περιμετρική, διαμήκη, σύνθετη μαγνητοποίηση
Διαχωρισμός ηλεκτροδίων: 0~1000 mm (προσαρμόσιμος)
Τρόπος συμπίεσης: πνευματική συμπίεση
Τρόπο μαγνητισμού: 0~6000A
Εφέ απομαγνητισμού:5 Α/cm
Ευαισθησία ανίχνευσης: Καθολική δοκιμαστική ταινία Α1 (15/50) εμφανίζεται καθαρά
Ηλεκτρική τροφοδοσία: τριφασική 5-σύρμα AC 380V 50Hz
| Παράμετροι δοκιμής |
| Τωρινή ονομασία |
Κλιματισμός |
| Περιφερειακό μαγνητιστικό ρεύμα (A) |
5500 |
| Μέθοδος μαγνητισμού κατά μήκος |
Ηλεκτρομαγνητικό ζυγό, περιστροφή που βρίσκεται μέσα στο κουτί ηλεκτροδίων |
| Διάμετρο ρεύμα μαγνητισμού (A) |
¥50 |
| Μέγιστη διάμετρος σπείρας ((mm) |
500 |
| Μαξ.απόσταση πόλων ((mm) |
1000 |
| Έλεγχος |
Εγχειρίδιο |
| Διασύνδεση λειτουργίας ((*) |
Εικόνα αφής |
| Κεφαλίδα (**) |
Πνευματικό |
| Μετακινούμενη κεφαλή ηλεκτροδίου |
2PCS |
| Τρόπος περιστροφής |
Ηλεκτρικό |
| Μέθοδος μαγνητισμού AC |
Περιφερειακή μαγνητοποίηση, διαμήκη μαγνητοποίηση, σύνθετη μαγνητοποίηση |
| Μέθοδος απομαγνητισμού AC |
Αυτόματη απομαγνητοποίηση αμβλύνσεως |
| Χρόνος ψεκασμού |
Εγχειρίδιο |
| Χρόνος μαγνητισμού |
Κάθε φορά |
| Χρόνος περιστροφής παρατήρησης |
κύκλος |
| Χρόνος απομαγνητισμού |
Κάθε φορά |
| Κουτί για την αλίευση |
όγκος 40L· εξοπλισμένο με ρόλο, λειτουργία ανάμειξης, |
| φίλτρο από ανοξείδωτο χάλυβα, διπλή χρήση για λάδι και νερό |
| Λευκό φωτισμό |
¥1000 lx |
| Λάθος μέτρησης ρεύματος |
≤ ± 10% |
| Πηγή αέρα |
0,08-0,1ΜΡΑ |
| Δύναμη |
Τριφογενής πεντασύρματος 380V±10%, 50Hz |
| Συνολική διάσταση (mm) |
Διάρκεια:2500 |
| Δύση: 800mm ((δεν χρειάζεται σκοτεινό δωμάτιο) |
Εκτελεστικό πρότυπο
Μηχανή ανίχνευσης ελαττωμάτων μαγνητικών σωματιδίων: GB/ T8290-2011
Όροι παρατήρησης για την επιθεώρηση μαγνητικών σωματιδίων: GB/T 5097-2020/ ISO 3059:2012
Αμερικανική Εταιρεία Υλικών και Δοκιμών: Μέθοδος Δοκιμής Μαγνητικών Σωματιδίων ASTM E1444-01
Ευρωπαϊκή Ένωση, διεθνές πρότυπο: DIN EN ISO 9934-2-2003
Τυπική διαμόρφωση
1 κύρια μηχανή ανίχνευσης ελαττωμάτων φθοριούμενων μαγνητικών σωματιδίων
Σύστημα ανάκτησης ψεκασμού μαγνητικής αναστολής 1 σύνολο
Ένα μέτρο Gauss
1 σωλήνας μέτρησης συγκέντρωσης σε μαγνητική αναστολή
