Τσιμέντο επί χαλκού Ζυγισμένο στρώμα Πολυλειτουργικό μέτρο πάχους επίστρωσης

Επικάλυψη από κασσίτερο σε χαλκό γκάλβανοποιημένο στρώμα πολυλειτουργικό μέτρο πάχους επίστρωσης

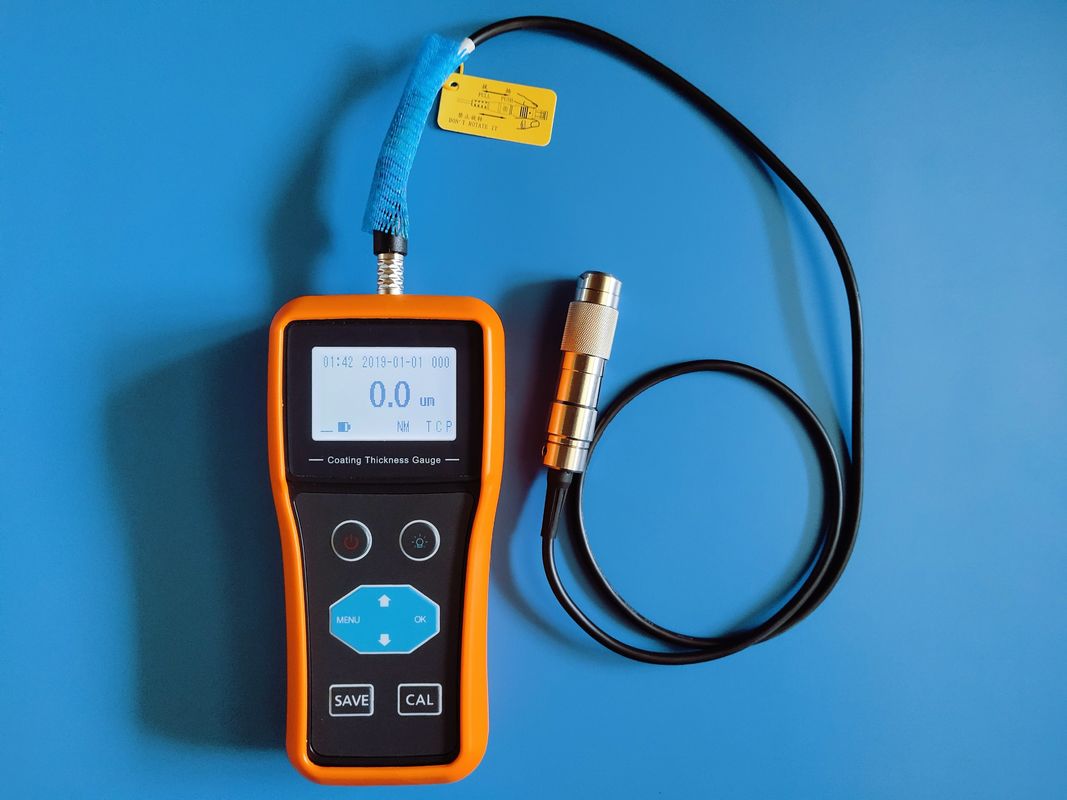

Το TG-6105 είναι ένα φορητό μέτρο πάχους επίστρωσης μαγνητικού και ιμάντα ρεύματος, το οποίο μπορεί γρήγορα, χωρίς ζημιά, να μετρήσει με ακρίβεια μαγνητικά μεταλλικά υπόστρωμα (όπως χάλυβα, σίδηρο,από κράμα και σκληρό μαγνητικό χάλυβα, κ.λπ.) στο μαγνητικό πάχος της επικάλυψης (όπως ψευδάργυρος, αλουμίνιο, χρώμιο, χαλκός, καουτσούκ, μπογιά κλπ.) και μη μαγνητικά μεταλλικά υπόστρωμα (όπως χαλκός, αλουμίνιο, ψευδάργυρος, κασσίτερο κ.λπ.).) στο πάχος του αγωγού στρώματος (όπως το καουτσούκ), μπογιά, πλαστικό, άνοδική οξείδωση, κλπ.),

NM:Τύπος ανιχνευτή, T:Επιχρισμός χαλκού από τσιμέντο, C:Ανταποκρισία θερμοκρασίας σε πραγματικό χρόνο,P:Μιαμερήματα

Εφαρμογή:

Μπορεί να χρησιμοποιηθεί σε εργαστήριο, μπορεί επίσης να χρησιμοποιηθεί σε μηχανικό χώρο, χρησιμοποιείται ευρέως στη βιομηχανία κατασκευής, μεταλλικής επεξεργασίας, χημικής βιομηχανίας, επιθεώρησης εμπορευμάτων και άλλων πεδίων δοκιμών,είναι το απαραίτητο εργαλείο επαγγελματικής προστασίας υλικών.

Κανονισμός:

• GB/T 4956 -- 2003 Μέτρηση του πάχους της επικάλυψης μη μαγνητικών επικάλυψεων σε μαγνητικά υπόστρωμα -- Μαγνητική μέθοδος
• GB/T 4957 -- 2003 Μέτρηση του πάχους της επικάλυψης των μη αγωγών επικάλυψεών σε μη μαγνητικά μέταλλα μήτρας με μέθοδο κύματος περιστροφής
• JJG 818 -- 2018 Μηχανή μέτρησης πάχους επικάλυψης τύπου μαγνητικού και κυκλικού ρεύματος
• JB/T 8393 -- 1996 Μηχανή μέτρησης πάχους επικάλυψης τύπου μαγνητικού και κυκλικού ρεύματος
• GB/T 15675-2008 Συνεχή ηλεκτρομαγνητοποίηση, πλάκες και ταινίες από χάλυβα επικαλυμμένες με κράμα ψευδαργύρου και νικελίου
• GB/T 2518-2008 Συνεχώς ζεστασμένα πλακάκια και ταινίες από χάλυβα

Χαρακτηριστικά:

• υιοθετεί τσιπ δειγματοληψίας υψηλής ακρίβειας και ειδικό μοντέλο βαθμονόμησης, με προηγμένη τεχνολογία αντιστάθμισης θερμοκρασίας σε πραγματικό χρόνο, μπορεί να επιτύχει πλήρες εύρος ακριβών μετρήσεων,και μπορεί να μετρήσει με ακρίβεια το πάχος της υπερ- λεπτής ηλεκτροπληρωμής και το στρώμα οξειδίου κάτω από 20um
• μπορεί να μετρηθεί ταυτόχρονα το πάχος της γαλβανισμένης στρώσης και το μέγεθος της μονάδας (εκδοχή σε γραμμάρια)
• υποστηρίζει μια ποικιλία προδιαγραφών ανιχνευτών, ο ανιχνευτής μπορεί να επαναπροσαρμοστεί με το κύριο όργανο μετά την φθορά, παρατείνοντας αποτελεσματικά τη διάρκεια ζωής του ανιχνευτή
• διαθέτει υψηλής ακρίβειας μετρήσεις μεμονωμένου σημείου, μετρήσεις με σαρώσεις, μετρήσεις μονάδας βάρους (εκδοχή βάρους γραμμάτων TG-6105P), μετρήσεις διαφορών, μέσες μετρήσεις και άλλες μεθόδους μέτρησης
• έχει βαθμονόμηση μηδενικού σημείου, βαθμονόμηση ενός σημείου, βαθμονόμηση δύο σημείων και βασικές λειτουργίες βαθμονόμησης, μπορεί να διορθώνει αυτόματα το σφάλμα του συστήματος
• έχει τη λειτουργία αποθήκευσης δεδομένων και μπορεί να ομαδοποιηθεί με τα αποθηκευμένα δεδομένα για στατιστική ανάλυση
• μπορεί να ορίζει τα ανώτατα και κατώτερα όρια της αξίας πάχους, πέρα από το εύρος του αυτόματου συναγερμού ήχου
• με λειτουργία προειδοποίησης κατάστασης ζεύξης, διαισθητική κατανόηση της κατάστασης μέτρησης
• εμφανίζει πλούσιες πληροφορίες, συμπεριλαμβανομένης της αξίας πάχους, της κατάστασης ζεύξης, των πληροφοριών ηλεκτρικής ποσότητας, του χρόνου δοκιμής, της κατάστασης αποθήκευσης κλπ.
• Ενσωματωμένη μονάδα Bluetooth (προαιρετική έκδοση Bluetooth) και διεπαφή Mini-USB, προαιρετικός εκτυπωτής Bluetooth,και μπορεί να επικοινωνεί με υπολογιστές ή έξυπνες τερματικές συσκευές για καλωδιακή και ασύρματη μετάδοση δεδομένων
• υποστηρίζει την online μέτρηση σε πραγματικό χρόνο, τον έλεγχο εντολών (εκδοχή εντολών), το λογισμικό υποδοχής μπορεί να αναβαθμιστεί
• μπορεί να είναι εξοπλισμένο με RS232, RS485 επικοινωνιακή διεπαφή, προαιρετικό για το μοντέλο σε γραμμή
• μπορεί να προσαρμοστεί η μονάδα μέτρησης πάχους και ο αισθητήρας μέτρησης πάχους

Τεχνικές παραμέτρους:

Οδηγός ανιχνευτή σειράς TG-6105

Τύπος ανιχνευτή		F ανιχνευτής (Μαγνητική επαγωγή)						N ανιχνευτής(Ούρλιασμα ρεύμα)
Χρήση		Μη μαγνητική επικάλυψη σε μαγνητικό μεταλλικό υπόστρωμα						Μη αγωγός επικάλυψη σε μη μαγνητικό μεταλλικό υπόστρωμα
Τύπος ανιχνευτή		FM	FL	Χρηματοοικονομική συναλλαγή	Επενδύσεις	FS	FH	NM	NL
Πεδίο μέτρησης ((μm)		0 ~ 1500	0 ~ 3000	0~10000	0 ~ 1500	0 ~ 500	0 ~ 3000	0 ~ 1500	0 ~ 3000
Ακριβότητα μέτρησης (μm)	Βασική βαθμονόμηση	±(0,5+1% H)	±(1+2% H)	±(1+3% H)	±(1+1% H)	±(0,5+1% H)	±(1+2% H)	±(0,5+1% H)	±(1+2% H)
	Κλιματισμός μηδενικού σημείου	±(1+2% H)	±(1+3% H)	±(2+5% H)	±(1+2% H)	±(1+2% H)	±(1+3% H)	±(1+2% H)	±(1+3% H)
Ελάχιστη ακτίνα καμπυλότητας		Κονβέξιο 1,5 mm	Κονβέξιο 1,5 mm	Κονβέξιο 10 mm	Κονβέξιο 1,5 mm	Κονβέξιο 1 mm	Κονβέξιο 1,5 mm	Κονβέξιο 3 mm	Κονβέξιο 6 mm
Ελάχιστη ακτίνα έκτασης		Φ7mm	Φ7mm	Φ40 mm	Φ7 mm	Φ3mm	Φ7mm	Φ5mm	Φ7mm
Κριτικό πάχος πλάκας		0.5mm	0.5mm	2 χιλιοστά	0.5 mm	0.2 mm	0.5 mm	0.3 mm	1 χλμ.
Θέρμανση ((°C)		0 ~ 50	0 ~ 50	0 ~ 50	0 ~ 50	0 ~ 50	0 ~ 300	0 ~ 50	0 ~ 50
Κατεύθυνση μέτρησης
Κοινό πεδίο εφαρμογής		Τυπικός ανιχνευτής   Συνηθισμένη επικάλυψη, στρώμα χρώματος κλπ.	Πιο παχύ στρώμα βαφής με ανιχνευτή, επικάλυψη με ψεκασμό κλπ.	Υπερδυναμικό στρώμα αντιδοντικής ανίχνευσης με ανιχνευτή,   στρώμα προστασίας από πυρκαγιά κλπ.	Η στενή περιοχή στο εσωτερικό του σωλήνα με δεξιά γωνία ανίχνευση	Μικρό ανιχνευτή, μικρό εργασιακό κομμάτι, στερεωτικό υλικό κλπ.	Το ανιχνευτή υψηλής θερμοκρασίας μπορεί να αντέξει υψηλές θερμοκρασίες 300 °C	Πρότυπο στρώμα οξειδίου του ανιχνευτή, επικάλυψη ψεκασμού,   Χάλυβα, χρωματισμένο	Πιο παχιά επικάλυψη με ανιχνευτές, επικάλυψη με μπογιά κλπ.

Οδηγός μοντέλου της σειράς TG-6105

Σημείωση: RS232/485 και άλλες θύρες επικοινωνίας προαιρετικές για το μοντέλο σε γραμμή
