Σύστημα ανίχνευσης διαρροής συγκόλλησης κενού

Σύστημα ανίχνευσης διαρροών συγκόλλησης σε κενό

2. Τεχνική παράμετρος

1. Εισαγωγή του προϊόντος

Η ανίχνευση διαρροής κενού είναι μια συνήθως χρησιμοποιούμενη μέθοδος, όπως η ανίχνευση διαρροής συγκόλλησης της συγκόλλησης βυθού δεξαμενής και του δοχείου πίεσης.το γεωμετρικό μέγεθος του κουτιού κενού στην αγορά είναι περίπου: το πλάτος είναι περίπου 200 mm, το μήκος περίπου 600 mm, το ύψος περίπου 300 mm, και το βάρος είναι από 5 kg έως 10 kg. Η μέθοδος χρήσης είναι να κλείσει το κουτί κενού στην θέση που πρέπει να ανιχνευθεί,ο επιθεωρητής κουνιέται για να ασκήσει μια ορισμένη πίεση στο κουτί κενού ώστε να εξασφαλιστεί ότι η σφραγίδα μεταξύ της άκρης του κουτιού κενού και του δοκιμαζόμενου αντικειμένου είναι άθικτη, και στη συνέχεια η αντλία κενού aspirates το εσωτερικό του κουτιού, όταν ο βαθμός κενού στο κουτί φτάνει την αρνητική τιμή πίεσης που καθορίζεται στο πρότυπο.Μπορείτε να ελέγξετε αν υπάρχει διαρροή στην ανιχνευμένη θέση από το διαφανές παράθυρο του κουτιού κενούΜετά την ολοκλήρωση της ανίχνευσης, ανοίξτε την βαλβίδα εισόδου για να γεμίσετε το εσωτερικό του κουτιού με αέρα.ο επιθεωρητής μπορεί να μετακινήσει το κουτί κενού στην επόμενη θέση ανίχνευσης για ανίχνευση.

Επειδή το κουτί του κουτιού κενού έχει ένα συγκεκριμένο βάρος, αν ο αριθμός των συγκόλλησης δοκιμάζεται είναι μεγάλη, όπως μερικές χιλιάδες μέτρα μήκος συγκόλληση,Τότε οι επιθεωρητές θα γονατίσουν και θα σηκωθούν για χιλιάδες φορές., και να μετακινήσετε το κουτί κενού για μεγάλο χρονικό διάστημα, οι επιθεωρητές θα δαπανήσουν επίσης πολλή σωματική δύναμη. Λόγω της ολοκλήρωσης της ανίχνευσης θέσης, το προσωπικό ανίχνευσης πρέπει να κάνει γονατισμό,πίεση, στέκεται όρθιος, μετακινώντας επαναλαμβανόμενες ενέργειες, έτσι θα καθυστερήσει πολύ χρόνο, η αποτελεσματικότητα είναι πολύ χαμηλή. Επιπλέον, αν η σφραγίδα δεν είναι σφιχτή, οι επιθεωρητές πρέπει να δαπανήσουν πολύ προσπάθεια,Ακόμη και γονατίζοντας για να ασκήσει πίεση στο κουτί κενού, και μερικές φορές χρησιμοποιούν παλιά ρούχα ή παλιό ύφασμα λερωμένο με νερό και άλλα αντικείμενα, το κουτί περιβάλλεται για να εξασφαλιστεί η σφράγιση, η οποία είναι επίσης χρονοβόρα και εντατική.

Η ανίχνευση διαρροής των μεγάλων συγκολλημάτων είναι πιο δύσκολη.ο επιθεωρητής πρέπει να ασκεί μεγάλη δύναμη στο κουτί κενού τόσο σε κάθετη όσο και σε οριζόντια κατεύθυνσηΕντούτοις, δεδομένου ότι ο επιθεωρητής βρίσκεται αντιμέτωπος με έναν ψηλό τοίχο και η θέση ανίχνευσης βρίσκεται σε μια πολύ χαμηλή γωνία, ο επιθεωρητής δεν κρατά ή αγγίζει το κουτί κενού σε αυτή τη θέση.Τους κάνει πολύ δυνατούς.Έτσι, χάνεται πολύς χρόνος και προσπάθεια σφραγίζοντας τις άκρες του θαλάμου.

Για την επίλυση των ανωτέρω προβλημάτων, η εταιρεία μας έχει αναπτύξει δύο είδη κουτιών ανίχνευσης διαρροής συγκόλλησης, τα οποία καθιστούν την ανίχνευση διαρροής συγκόλλησης του πυθμένα δεξαμενής πιο εύκολη και αποτελεσματική.

2Χαρακτηριστικά του ευθεία συγκολλημένου κουτιού κενού

1) Ο πυθμένας είναι εγκατεστημένος με ένα τροχό και το ελατήριο είναι πάνω από το τροχό.η σφουγγάρα σφράγισης στο κάτω μέρος του κουτιού κενού πρέπει να είναι περίπου 10 mm ψηλή από το έδαφος. Το προσωπικό επιθεώρησης μπορεί εύκολα να σπρώξει το κουτί κενού για να περπατήσει χωρίς κάμψη για να σηκώσει και να λυγίσει κάτω, και η λειτουργία είναι βολική και γρήγορη για να λυγίσει πάνω απευθείας με τα πόδια

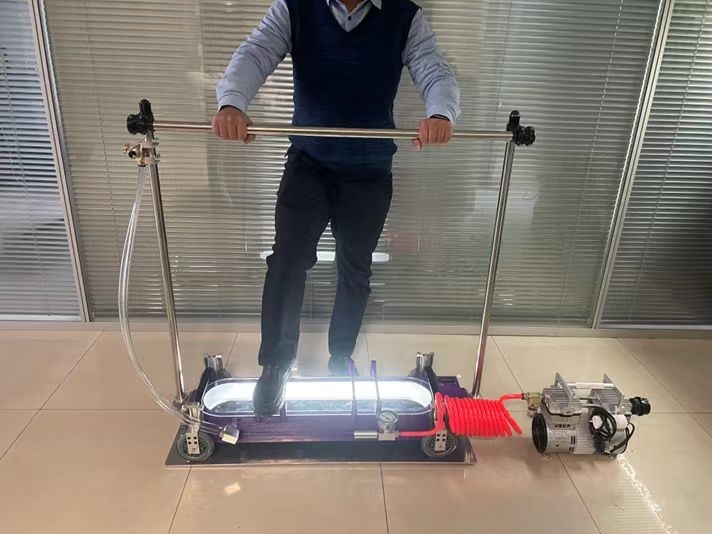

2) Στην ανίχνευση διαρροής, ο επιθεωρητής στέκεται στο κουτί κενού και βασίζεται στη βαρύτητα του επιθεωρητή για να παραμορφώσει τον σφουγγάρο σφράγισης για να επιτύχει τον σκοπό της σφράγισης.Η ταχύτητα σφράγισης είναι γρήγορη και η απόδοση είναι υψηλή, και χρειάζεται μόνο περίπου 20 δευτερόλεπτα για να ολοκληρώσει την ανίχνευση διαρροής σε ένα σημείο

3) Το κουτί κενού είναι εξοπλισμένο με βοηθητική ράβδο, η οποία μπορεί να χρησιμοποιηθεί για να σπρώξει το κουτί κενού για να περπατήσει.Είναι επίσης το υποκατάστημα για το προσωπικό επιθεώρησης όταν στέκονται στο κουτί κενού για να εξασφαλίσει την ασφάλεια του προσωπικού επιθεώρησηςΤο υποκατάστημα του χεριού είναι επίσης εξοπλισμένο με μια βαλβίδα εισόδου αέρα, και το προσωπικό ανίχνευσης μπορεί να ολοκληρώσει την εργασία ελάφρυνσης της πίεσης του πραγματικού κουτιού κενού χωρίς την ανάγκη να χτυπήσει τη μέση

4) Το μετρητή κενού και η βαλβίδα ασφαλείας είναι εγκατεστημένες στο κουτί.έτσι ώστε να μην υπάρχει ανάγκη να κλείσετε την αντλία κενού συχνά, εξοικονομώντας χρόνο και επιταχύνοντας την ταχύτητα της επιθεώρησης.

5)Με τη χρήση του κουτιού Vacuum, ο ανιχνευτής μπορεί να ολοκληρώσει την εργασία ανίχνευσης διαρροής μόνο σε όρθια θέση, γεγονός που μειώνει σημαντικά την ένταση εργασίας του ανιχνευτή,ειδικά η ένταση της εργασίας της μέσης

διάγραμμα ευθείας συγκόλλησηςHV1800F-LED

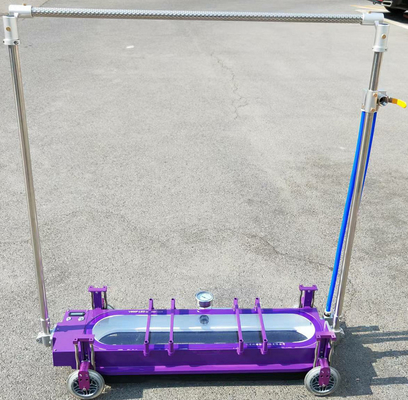

Αληθινή φωτογραφία του ευθεία συγκόλληση κενό κουτίHV1800F-LED

3. Χαρακτηριστικά του κενού κουτιού συγκόλλησης με φιλέτο

1) Το πλάι είναι εξοπλισμένο με έναν τροχό περπατήματος, ο οποίος μπορεί να σπρώξει το κουτί κενού για να περπατήσει.σε κάθε πλευρά του σιδηροτροχίου καθοδήγησης, τοποθετημένος σε κινητήρα μικροπυροβολών (απομονωμένη ώθηση κινητήρα 19 kg) και ηλεκτρομαγνήτη (απομονωμένη αναρρόφηση 80 kg)

2) Όταν ενεργοποιείται, απορροφάται στο τοίχωμα της δεξαμενής ως σταθερό σημείο για την εφαρμογή δύναμης, το οποίο ισοδυναμεί με το να στερεώνεται ένα άκρο του κινητήρα ώθησης στο τοίχωμα της δεξαμενής.το κινητήρα στροφή ραβδί θα σπρώξει το κουτί κενού για να κινηθεί προς το τοίχωμα της δεξαμενής, έτσι συμπιέζοντας το σφουγγάρι σφράγισης για να εξασφαλίσει την σφραγίδα του κουτιού κενού

3) Χρησιμοποιώντας το κουτί κενού, η ταχύτητα σφράγισης είναι γρήγορη, η απόδοση είναι υψηλή, και η ανίχνευση μιας διαρροής σημεία παίρνει μόνο περίπου 20 δευτερόλεπτα

4) Το ίδιο με το ευθεία ζύγιση Vacuum box, η βοηθητική ράβδος είναι εγκατεστημένη με μια βαλβίδα εισόδου αέρα, εκτός από τον ηλεκτρομαγνήτη και τον διακόπτη ελέγχου του κινητήρα ράβδου ώθησης,το κουτί είναι εγκατεστημένο με μετρητή κενού και βαλβίδα ασφαλείας, όταν ο βαθμός κενού φτάνει την καθορισμένη τιμή, ενεργοποιείται η βαλβίδα ασφαλείας, έτσι ώστε ο βαθμός κενού στο κουτί κενού να διατηρείται στην καθορισμένη σταθερή τιμή,έτσι ώστε να μην υπάρχει ανάγκη να σβήσετε συχνά την αντλία κενού, εξοικονόμηση χρόνου και επιτάχυνση της ταχύτητας ελέγχου

Αληθινή φωτογραφία από το φαλέτο ζουρλοποίησηςHC1400-LED

Αληθινή φωτογραφία του κουτιού συγκόλλησης με κινητήρα στροφής ραβδί και ηλεκτρομαγνήτη

Αντλία κενού

3Απαιτήσεις τεχνικών παραμέτρων:

3.1 Κουτί κενούHV1800F-LEDγια τη δοκιμή συγκόλλησης γλουτών και γλουτών

3.1.1 βαθμός κενού: τουλάχιστον 60 kPa·

3.1.2 μήκος ανίχνευσης συγκόλλησης: τουλάχιστον 800 mm·

3.1.3 Ελέγξτε τους τύπους συγκόλλησης: συγκόλληση γόνατος και γόνατος στο κάτω μέρος της δεξαμενής.

3.1.4 Απαιτήσεις διάμετρου δεξαμενής: μπορούν να εφαρμοστούν σε όλες τις διαμέτρους δεξαμενών.

★3.1.5 Τρόπος λειτουργίας: Το προσωπικό επιθεώρησης μπορεί να ολοκληρώσει ολόκληρη τη λειτουργία σε όρθια θέση·

★3.1.6 Σύστημα φωτισμού: σύστημα φωτισμού LED σε κουτί κενού.

3.1.7 Ηλεκτρική τροφοδοσία συστήματος φωτισμού: ενσωματωμένη μπαταρία λιθίου 3Wh, χρόνος τροφοδοσίας τουλάχιστον 16 ώρες·

★3.1.8 Κινούμενος τροχός: το Vacuum box συνοδεύεται από 4 κινούμενους τροχούς, 4 κινούμενους τροχούς με ελατήριο μπορούν να σηκωθούν, μπορούν να σπρώξουν το Vacuum box για να περπατήσει.

★3.1.9 βοηθητική ράβδος: Η βαλβίδα ελάφρυνσης πίεσης είναι εγκατεστημένη στην βοηθητική ράβδα και το προσωπικό ανίχνευσης μπορεί να ενεργοποιήσει την βαλβίδα ελάφρυνσης πίεσης όταν βρίσκεται σε κανονική στάση.

★3.1.10 Σφραγίδα υψηλής πυκνότητας

3.2 Κουτί κενούHC1400-LEDγια τη δοκιμή συγκόλλησης από φιλέτο

3.2.1 Κενό: τουλάχιστον 60 kP·

3.2.2 μήκος ανίχνευσης συγκόλλησης: τουλάχιστον 400 mm·

3.2.3 Τύπος συγκόλλησης επιθεώρησης: συγκόλληση από φιλέτο.

3.2.4 Διάμετρος δεξαμενής: ≥ 5m·

★3.2.5 Τρόπος λειτουργίας: Το προσωπικό επιθεώρησης μπορεί να ολοκληρώσει ολόκληρη τη λειτουργία σε όρθια θέση·

★3.2.6 Σύστημα φωτισμού: σύστημα φωτισμού LED σε κουτί κενού.

3.2.7 Ηλεκτρική τροφοδοσία συστήματος φωτισμού: ενσωματωμένη μπαταρία λιθίου 3Wh, χρόνος τροφοδοσίας τουλάχιστον 16 ώρες·

★3.2.8 Κινούμενος τροχός: το Vacuum box συνοδεύεται από 2 κινούμενους τροχούς, 2 κινούμενους τροχούς με ελατήριο μπορούν να σηκωθούν, μπορούν να σπρώξουν το Vacuum box για να περπατήσει.

★3.2.9 βοηθητική ράβδο: η βαλβίδα ελάφρυνσης πίεσης είναι εγκατεστημένη στην βοηθητική ράβδο και το προσωπικό ανίχνευσης μπορεί να ενεργοποιήσει την βαλβίδα ελάφρυνσης πίεσης όταν βρίσκεται σε κανονική στάση.

★3.2.10 Άλλες βοηθητικές λειτουργίες: Δύο ηλεκτρομαγνήτες με δύναμη αναρρόφησης 85 kg και δύο κινητήρες στροφής με δύναμη ώθησης 19 kg είναι εγκατεστημένοι και στις δύο πλευρές του κουτιού κενού.

★3.2.11 υλικό σφράγισης άκρων, σφουγγάρι υψηλής πυκνότητας

3.3 Αντλία κενού

3.3.1 Πρόταση: 220V 50/60Hz·

3.3.2 Πίεση σχεδιασμού: 92 kPa·

3.3.3 Τύπος αντλίας: ηλεκτρική αντλία κενού με ανεμιστήρα.

3.3.4 Σχέδιο ροής: 200L/min·

3.3.5 Βάρος: όχι μεγαλύτερο από 10,5 kg·

3.3.6 Δύναμη: όχι μεγαλύτερη από 450w.

3.3.7 Θόρυβος μηχανών: ≤58dB

4Απαιτήσεις διαμόρφωσης

4.1 Αντλία κενού: 1pc

4.2 Ζυγίσματα γλουτών και γλουτών Κουτί κενού: 1 σύνολο

4.3 Κουτί συγκόλλησης με φιλέτο: 1 σύνολο

4.4 Σωλήνες μαλακού αέρα: 1 σύνολο

4.5 Μπαταρία τροφοδοσίας αντλίας κενού: 1pc

4.6 Εγχειρίδιο: 1 αντίγραφο·

4.7 Κουτιά αποστολής: 3 κομμάτια
