Προχωρημένος διανοητικός ανιχνευτής ελαττωμάτων σε φάση HPA-620 32 128PR με ύψος οθόνης 800% A-scan

Μεγάλες Εικόνας : Προχωρημένος διανοητικός ανιχνευτής ελαττωμάτων σε φάση HPA-620 32 128PR με ύψος οθόνης 800% A-scan

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	HUATEC
Πιστοποίηση:	ISO, CE, GOST
Αριθμό μοντέλου:	HPA-620

Επικοινωνία

Προχωρημένος διανοητικός ανιχνευτής ελαττωμάτων σε φάση HPA-620 32 128PR με ύψος οθόνης 800% A-scan

περιγραφή

Ποσοστό δειγματοληψίας σε φάση συστοιχίας:

100MHz, 10bit

Διορθώσεις:

Πλήρες κύμα

Υψόμετρο οθόνης A-scan:

800% του ύψους της οθόνης (μέγιστο)

Εναρμονίσιμο αναλογικό κέρδος:

80dB

Επισημαίνω:

Προχωρημένος ανιχνευτής ελαττωμάτων διαστάσεων

32 128PR Φάση ανίχνευσης ελαττωμάτων συστοιχίας

Ηλεκτρονικός ανιχνευτής ελαττωμάτων HPA-620

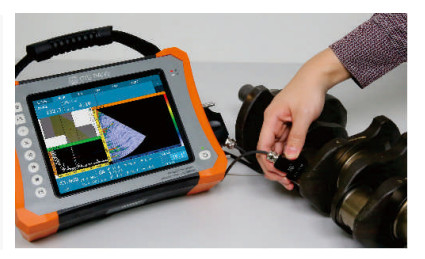

Ο HPA-620 είναι ένας φορητός ανιχνευτής ελαττωμάτων 32:128PR.

Είναι εξοπλισμένο με τη συμβατική μονάδα ελέγχου υπερήχων, τη μονάδα TOFD, τη συμβατική μονάδα Φάσης, που υποστηρίζει την ταυτόχρονη σάρωση της TOFD και της Φάσης,καθώς και ανιχνευτές διπλής σειράςΗ HPA-620 είναι ένας προηγμένος ανιχνευτής ελαττωματικών ελαττωμάτων σε φάση, που διαθέτει μια αδιάβροχη οθόνη αφής και δυνατότητες καταγραφής δεδομένων δοκιμών πλήρους πορείας.

Χαρακτηριστικά:

Διάδρομοι επιθεώρησης

38Δοκιμαστική μονάδα
Ταυτόχρονη σάρωση του TOFD και της φάσης
Υποστηρίζει ανιχνευτές διπλής σειράς
Δύο κανάλια TOFD· 2 κανάλια συμβατικής υπερηχογραφικής δοκιμής

Η λειτουργικότητα του HPA-620 προσφέρει μια μεγάλη ικανοποίηση των χρηστών με διάφορες απαιτήσεις.

Μονάδα φάσης συστοιχίας

Συνηθισμένη επιθεώρηση συγκόλλησης με μύτη (conventional butt weld inspection) (με ταυτόχρονη σάρωση του TOFD και της φάσης)
Παραδοσιακή C-scan επιθεώρηση πινακίδων
Παραδοσιακή επιθεώρηση των μπουλών
Παραδοσιακή επιθεώρηση διάβρωσης
Επιθεώρηση TKY

Μονάδα TOFD

Ρυθμισμός παραμέτρων διαδικασίας· ρύθμιση παραμέτρων ανιχνευτή και σφήνας

Οι χρήστες είναι σε θέση να υπολογίζουν τις σχετικές παραμέτρους με βάση τις παραμέτρους του ανιχνευτή και της διαδικασίας, συμπεριλαμβανομένων: PCS, κάλυψη σάρωσης, κάλυψη κάτω, γωνίες που περιλαμβάνονται στη δέσμη.

Εμφάνιση

Το HPA-620 είναι εξοπλισμένο με μια οθόνη TFT βιομηχανικής κλάσης 10,4 ιντσών, με λειτουργία αφής, παρέχοντας βέλτιστες οθόνες υπό έντονο φως και σε εξωτερικούς χώρους.

Σχεδιασμός διαδικασίας

Προσφέροντας μοντέλα προσομοίωσης διαδικασιών, το HPA-620 μπορεί επίσης να κατασκευάσει ένα μοντέλο εισάγοντας διαστάσεις αντικειμένων μέσω λογισμικού CAD.Προσαρμόστε τους χρήστες σε μια ειδική διαδικασία επιθεώρησης και παρέχετε εξ ολοκλήρου εξυπηρέτηση για το πλήρες φάσμα λύσεων.

Παράμετρος:

Διάδρομοι
Τρόπος	Λειτουργία PA	Τρόπος UT	Τρόπος TOFD
Αριθμός	32:128	2	2
Φυσική παράμετρος
Εμφάνιση	10οθόνη αφής 0,4 ιντσών
Εισαγωγή	1 IPEX, 4 C5
Λιμάνι Ε/Ε	2 USB 3.0 (HOST), 1 USB 2.0 (HOST)
	DP ((DisplayPort) (μπορεί να μεταφερθεί στο HDMI)
	WIFI
	Λεωφορείο κωδικοποίησης LEMO 1B
	Θέση TTL I/O
GPS	- Ναι, ναι.
Αποθήκευση	Εσωτερικό: 64GB. Εξωτερικό: USB flash disk
Βάρος	5 kg (χωρίς μπαταρία)
Μέγεθος	350 mm × 250 mm × 130 mm
(L × W × H)
Κλιματισμός	100V~240V 50Hz/60Hz
Δ.Σ.	13.5V
Τύπος μπαταρίας	Η μπαταρία λιθίου
Δυνατότητα μπαταρίας	Διπλή μπαταρία, η καθεμία < 100Wh
Διάρκεια ζωής της μπαταρίας	≥ 4,5 ώρες
Θερμοκρασία	Περιοχή θερμοκρασίας λειτουργίας: -10°C~40°C
	Περιοχή θερμοκρασίας αποθήκευσης: -20°C~60°C
Αξιολόγηση προστασίας κατά της εισόδου	IP65
ΕΤ
ΑΕΠ	25Hz~10kHz
Τετάρση πομπού	75V ~ 250V (50Ω φορτίο)
Διάμετρος παλμού	30ns~1000ns, με βήμα 5ns
Αμβλύνσεις	400Ω, 80Ω
Ποσοστό δειγματοληψίας	100MHz
Διάφραση ζώνης	0.5MHz~20MHz (-3dB)
Κέρδος	0.0dB~110.0dB
Πλεόνασμα ευαισθησίας	≥ 60dB (στενό εύρος ζώνης), ≥ 52dB (ευρύ εύρος ζώνης) (2.5P20 μετατροπέες, 200mmφ2τρυπές επίπεδου βυθού)
Λάθος κάθετης γραμμικότητας	≤ 3%
Λάθος οριζόντιας γραμμικότητας	≤ 0,1%
Απόφαση	≥26dB ((2.5P20)
Δυναμικό εύρος	≥ 30dB
Φίλτρο	Υψηλή διέλευση, χαμηλή διέλευση και πολλαπλή στενή διέλευση ζώνης
Διορθώσεις	RF (TOFD mode), πλήρες κύμα, μισό κύμα +, μισό κύμα
Διάδρομοι	2 κανάλια
Μέγιστη κάλυψη	10000 mm (σε μήκους μήκους μήκους κυμάτων από χάλυβα)
Πύλη	Α/Β/Γ
Αστέρι Πύλης	Πλήρη γκάμα
Διάμετρος πύλης	Ξεκίνηση πύλης σε πλήρη περιοχή
Οριακό όριο πύλης	1~99%
Ασφάλεια	Ηχητική/Οπτική
Σημείο μέτρησης	Μέτωπο/Σκορφή
ΤΚΓ	16
Φαιδική σειρά
Διάδρομοι	32:128
Μέγιστο άνοιγμα	32 στοιχεία
Μέγιστα στοιχεία	128 στοιχεία
Νόμος Εστίασης	≥1024
Γωνία σάρωσης	-89°~89°
Κλιμάκωση	Ταχύτητα, καθυστέρηση, TCG, ACG, κωδικοποιητής
Όγκος δοκιμής	1000 χιλιοστά
Μίνι αύξηση γωνίας	0.1° (αυτόματη ρύθμιση)
Ποσοστό δειγματοληψίας	100MHz, 10bit
Διορθώσεις	Πλήρες κύμα
Υψόμετρο οθόνης A-scan	800% του ύψους της οθόνης (μέγιστο)
Εναρμονίσιμο αναλογικό κέρδος	80 dB
Μέγιστο PRF	20kHz
Τετάρση πομπού	20V ~ 110V ((50Ω φορτίο)
Τύπος παλμού	Διπολικό τετραγωνικό κύμα
Διάμετρος παλμού	30ns~1000ns, βήμα ως 5ns
Διάφραση ζώνης	0.5MHz ~ 20MHz ((-3dB)
Φίλτρο	Υψηλή διέλευση, χαμηλή διέλευση, πολλαπλή στενή διέλευση ζώνης
Ενεργοποίηση	Κωδικοποιητής, με βάση το χρόνο
Σημείο μέτρησης	Μέτωπο/Σκορφή
Διάβασμα	Άμβλεια, διαδρομή δέσμης, οριζόντια, βάθος
Ανάλυση μέτρησης	0.5mm
Τρόπος σάρωσης	Λ/Σ/Σ/Δ ∆ανεισμός
Διάρκεια σάρωσης	≥ 15 μέτρα
Ταχύτητα σάρωσης	≥ 30 mm/s

Πεδίο εφαρμογής:

Ελέγχος συμβατικών συγκόλλησεων
Φάσιμη επιθεώρηση C-scan συστοιχίας σύνθετων υλικών
Επιθεώρηση βρόχων και βιδωμένων σωλήνων
Επιθεώρηση των αρθρώσεων PE
Λύση της επιθεώρησης συγκόλλησης σωλήνων μικρής διαμέτρου

Προχωρημένος διανοητικός ανιχνευτής ελαττωμάτων σε φάση HPA-620 32 128PR με ύψος οθόνης 800% A-scan 0
