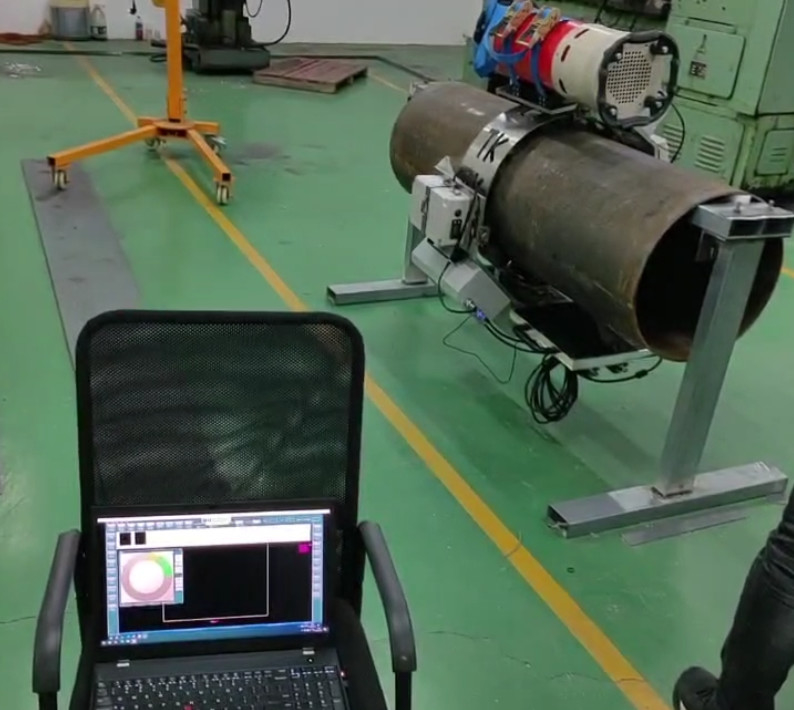

HXPC-200A DR Πίνακας ανιχνευτής αγωγού εξωτερικού τοίχου
1Γενική εισαγωγή
(1) Μάρκα εξοπλισμού: HUATEC
(2) Πρότυπο: HXPC-200A
(3)Ταχύτητα ταξιδιού:≥ 100 mm/σ.
(4) Η λειτουργία περπάτησης υιοθετεί τον τύπο τροχιάς για να εξασφαλίσει τον κατακόρυφο προσανατολισμό της συγκόλλησης: ± 1 mm, ο προσανατολισμός της πορείας
Ακριβότητα: ± 1 mm.
(5) Μπορεί να ανταποκριθεί στις απαιτήσεις οδήγησης μιας μηχανής διπλής τοιχώσεως με μία σκιά κατευθυνόμενων ακτίνων για αγωγούς με διάμετρο μικρότερο από 1600 mm.
6) Χρησιμοποιήστε σύστημα ασύρματης επικοινωνίας διπλής ζώνης 5G, απόσταση ελέγχου: 100 μέτρα (ανοιχτή γη) ·
(7) Η χρήση ενσωματωμένης μπαταρίας λιθίου χαμηλής θερμοκρασίας 36V, εύκολη στην αντικατάσταση, μπορεί να λειτουργήσει κανονικά στους -40°C.
(8) Ώρες εργασίας:περισσότερο από 8 ώρες;
(9) Κατανάλωση ενέργειας: ≤ 150W·
(10) Σύγχρονη κίνηση με το όχημα αναρρίχησης του τοίχου του σωλήνα (επίπεδος σαρωτής) για την ολοκλήρωση των απαιτήσεων ανίχνευσης διαφωτισμού DR με διπλό τοίχωμα και μία σκιά

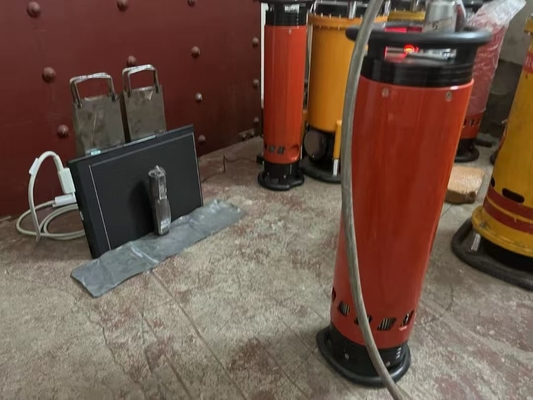

2. Φορητός ανιχνευτής ελαττωμάτων ακτίνων Χ
Ονομασία εξοπλισμού: φορητό μηχάνημα ανίχνευσης ελαττωμάτων με ακτίνες Χ σταθερής πίεσης υψηλής συχνότητας
| Σχήμα |
XXG 300JYGF |
| Τύπος ακτινογραφίας |
Μεταλλικό κεραμικό σωλήνα |
| Τρόπος τροφοδοσίας του σωλήνα ακτίνων Χ |
σταθερή τάση |
| Πεδίο ρύθμισης τάσης του σωλήνα ακτίνων Χ |
50 έως 300 kV |
| Βήμα ρύθμισης τάσης σωλήνα |
1kV/βήμα
|
| ρεύμα σωλήνα ακτίνων Χ |
00,5-3,0mA |
| Βήμα ρύθμισης ρεύματος σωλήνα |
0.1mA/βήμα |
| Μέγιστος χρόνος έκθεσης |
99 λεπτά και 59 δευτερόλεπτα
|
| Πεδίο ρύθμισης υψηλής πίεσης καθυστέρησης |
0-99 δευτερόλεπτα
|
| Μέγιστη ισχύς του σωλήνα ακτίνων Χ |
900W |
| Συχνότητα λειτουργίας |
100 kHz
|
| Μέγεθος εστίασης |
Το όριο αυτό δεν μπορεί να υπερβαίνει το όριο που ορίζεται στο σημείο 6.1.
|
| Δυνατότητα διείσδυσης |
65 mm (ατσάλι A3, εστιακή απόσταση 700 mm, ταινία HUATEC D7, αρνητικό μαύρο ≥ 2.0, 10 λεπτά)
|
| Προσωρινός ρυθμός φόρτωσης |
100% (σε θερμοκρασία περιβάλλοντος 20°C, συνθήκες μέγιστης ισχύος)
|
| Γωνία ακτινοβολίας |
40° x 55° |
| Εσωτερικό φίλτρο |
1 mmBe |
| Πρόσθετο φίλτρο |
4 mm Αισθής
|
| Μέγεθος κεφαλής σωλήνα |
φ295mmx775mm (συμπεριλαμβανομένου του τελικού δαχτυλιδιού) |
| Βάρος κεφαλιού σωλήνα |
29 κιλά |
| Καλώδιο σύνδεσης |
50 εκατ. |
| Καλώδιο ηλεκτρικής ενέργειας |
10M |
| Μέγεθος ελεγκτή |
465mmx154mmx323mm
|
| Βάρος του ελεγκτή |
110,3 κιλά |
| Δύναμη εισόδου |
200-250VAC, 47-400Hz |
| Μέθοδος ψύξης με άνοδο |
εξαναγκαστική ψύξη με αέρα |
| Επιτρεπόμενη θερμοκρασία περιβάλλοντος |
-20°C~+40°C |
3Τα τυποποιημένα αξεσουάρ περιλαμβάνουν:
Μηχανή αναρρίχησης εξωτερικού τοίχου με ανιχνευτικό πίνακα DR
Μηχανή ακτινοβολίας για την αναρρίχηση σωλήνων εξωτερικού τοίχου
Ψηφιακός ανιχνευτής επίπεδων 1024,76μm,περιοχή εικόνας 233 x 97mm
Λογισμικό ψηφιακής λήψης και επεξεργασίας εικόνων
Λάπτοπ υπολογιστής
Ανιχνευτής ελαττωμάτων ακτίνων Χ υψηλής συχνότητας σταθερής πίεσης (κατεύθυνση)
Σιδηρόδρομος καθοδήγησης κυλίνδρων (προσαρμοσμένο σύμφωνα με τις απαιτήσεις του πελάτη): Ø813mm, Ø1016mm, Ø1219mm, Ø1422mm 4pcs.
