Εικονική οθόνη αφής HPA-620PRT TFM 32 128PR Φαιδική συστοιχία C ανιχνευτής ελαττωμάτων υπερήχων σάρωσης

Μεγάλες Εικόνας : Εικονική οθόνη αφής HPA-620PRT TFM 32 128PR Φαιδική συστοιχία C ανιχνευτής ελαττωμάτων υπερήχων σάρωσης

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	HUATEC
Πιστοποίηση:	CE
Αριθμό μοντέλου:	HPA-620PRT

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1 εκατ.
Τιμή:	USD67850/set - USD76700/set
Συσκευασία λεπτομέρειες:	Κιβώτιο συσκευασίας χαρτοκιβωτίων
Χρόνος παράδοσης:	7-10 εργάσιμες ημέρες μετά από την παραλαβή της πληρωμής σας
Όροι πληρωμής:	T/T, Paypal
Δυνατότητα προσφοράς:	10sets/month

Επικοινωνία

Εικονική οθόνη αφής HPA-620PRT TFM 32 128PR Φαιδική συστοιχία C ανιχνευτής ελαττωμάτων υπερήχων σάρωσης

περιγραφή

Εμφάνιση:	οθόνη αφής 10,4-ίντσας	Εισαγωγή:	1 IPEX, 4 C5
Περιοχή θερμοκρασίας λειτουργίας:	-10°C~40°C	Πεδίο θερμοκρασίας αποθήκευσης:	-20°C~60°C
Εκτίμηση προστασίας εισόδου:	IP65
Επισημαίνω:	υπερηχητικός ανιχνευτής ρωγμών οθόνης αφής , C Ανιχνευτής ελαττωμάτων υπερήχων σάρωσης , Ανιχνευτής ελαττωμάτων υπερήχων με σειρά φάσεων

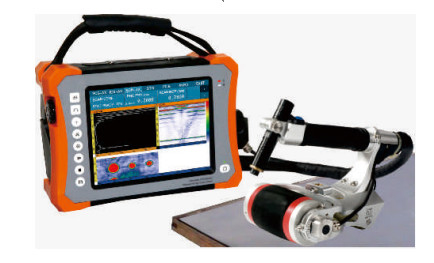

Εικονική οθόνη αφής HPA-620PRT TFM 32:128PR Φάση C ανίχνευση υπερηχητικού ανιχνευτή ελαττωμάτων

Ο HUATEC HPA-620PRT είναι ένας νέος αναπτυγμένος φορητός ανιχνευτής ελαττωμάτων 32:128PR Phased Array.

Είναι εξοπλισμένο με τη συμβατική μονάδα ελέγχου υπερήχων, τη μονάδα TOFD, τη συμβατική μονάδα φάσης και τη μονάδα απεικόνισης TFM, που υποστηρίζει την ταυτόχρονη σάρωση της TOFD και της φάσης,καθώς και ανιχνευτές διπλής σειράςΜε μια αδιάβροχη οθόνη αφής και δυνατότητες καταγραφής δεδομένων δοκιμών πλήρους πορείας, η HUATEC HPA-620PRT είναι ένας προηγμένος διανοητικός ανιχνευτής ελαττωμάτων TFM Phased Array με λειτουργία σάρωσης C.

Παράμετρος:

Διάδρομοι
Τρόπος	Τρόπος PA/TFM	Τρόπος UT	Τρόπος TOFD
Αριθμός	32:128	2	2
Φυσική παράμετρος
Εμφάνιση	10οθόνη αφής 0,4 ιντσών
Εισαγωγή	1 IPEX, 4 C5
Λιμάνι Ε/Ε	2 USB 3.0 (HOST), 1 USB 2.0 (HOST)
	DP ((DisplayPort) (μπορεί να μεταφερθεί στο HDMI)
	WIFI
	Λεωφορείο κωδικοποίησης LEMO 1B
	Θέση TTL I/O
GPS	- Ναι, ναι.
Αποθήκευση	Εσωτερικό: 64GB. Εξωτερικό: USB flash disk
Βάρος	5 kg (χωρίς μπαταρία)
Μέγεθος	350 mm × 250 mm × 130 mm
(L × W × H)
Κλιματισμός	100V~240V 50Hz/60Hz
Δ.Σ.	13.5V
Τύπος μπαταρίας	Η μπαταρία λιθίου
Δυνατότητα μπαταρίας	Διπλή μπαταρία, η καθεμία < 100Wh
Διάρκεια ζωής της μπαταρίας	≥ 4,5 ώρες
Θερμοκρασία	Περιοχή θερμοκρασίας λειτουργίας: -10°C~40°C
	Περιοχή θερμοκρασίας αποθήκευσης: -20°C~60°C
Αξιολόγηση προστασίας κατά της εισόδου	IP65
ΕΤ
ΑΕΠ	25Hz~10kHz
Τετάρση πομπού	75V ~ 250V (50Ω φορτίο)
Διάμετρος παλμού	30ns~1000ns, με βήμα 5ns
Αμβλύνσεις	400Ω, 80Ω
Ποσοστό δειγματοληψίας	100MHz
Διάφραση ζώνης	0.5MHz~20MHz (-3dB)
Κέρδος	0.0dB~110.0dB
Πλεόνασμα ευαισθησίας	≥ 60dB (στενό εύρος ζώνης), ≥ 52dB (ευρύ εύρος ζώνης) (2.5P20 μετατροπέες, 200mmφ2τρυπές επίπεδου βυθού)
Λάθος κάθετης γραμμικότητας	≤ 3%
Λάθος οριζόντιας γραμμικότητας	≤ 0,1%
Απόφαση	≥26dB ((2.5P20)
Δυναμικό εύρος	≥ 30dB
Φίλτρο	Υψηλή διέλευση, χαμηλή διέλευση και πολλαπλή στενή διέλευση ζώνης
Διορθώσεις	RF (TOFD mode), πλήρες κύμα, μισό κύμα +, μισό κύμα
Διάδρομοι	2 κανάλια
Μέγιστη κάλυψη	10000 mm (σε μήκους μήκους μήκους κυμάτων από χάλυβα)
Πύλη	Α/Β/Γ
Αστέρι Πύλης	Πλήρη γκάμα
Διάμετρος πύλης	Ξεκίνηση πύλης σε πλήρη περιοχή
Οριακό όριο πύλης	1~99%
Ασφάλεια	Ηχητική/Οπτική
Σημείο μέτρησης	Μέτωπο/Σκορφή
ΤΚΓ	16
Φάση συστοιχίας/TFM
Διάδρομοι	32:128
Μέγιστο άνοιγμα	32 στοιχεία
Μέγιστα στοιχεία	128 στοιχεία
Νόμος Εστίασης	≥1024
Γωνία σάρωσης	-89°~89°
Κλιμάκωση	Ταχύτητα, καθυστέρηση, TCG, ACG, κωδικοποιητής
Όγκος δοκιμής	1000 χιλιοστά
Μίνι αύξηση γωνίας	0.1° (αυτόματη ρύθμιση)
Ποσοστό δειγματοληψίας	100MHz, 10bit
Διορθώσεις	Πλήρες κύμα
Υψόμετρο οθόνης A-scan	800% του ύψους της οθόνης (μέγιστο)
Εναρμονίσιμο αναλογικό κέρδος	80 dB
Μέγιστο PRF	20kHz
Τετάρση πομπού	20V ~ 110V ((50Ω φορτίο)
Τύπος παλμού	Διπολικό τετραγωνικό κύμα
Διάμετρος παλμού	30ns~1000ns, βήμα ως 5ns
Διάφραση ζώνης	0.5MHz ~ 20MHz ((-3dB)
Φίλτρο	Υψηλή διέλευση, χαμηλή διέλευση, πολλαπλή στενή διέλευση ζώνης
Ενεργοποίηση	Κωδικοποιητής, με βάση το χρόνο
Σημείο μέτρησης	Μέτωπο/Σκορφή
Διάβασμα	Άμβλεια, διαδρομή δέσμης, οριζόντια, βάθος
Ανάλυση μέτρησης	0.5mm
Τρόπος σάρωσης	Λ/Σ/Κ/Δ ∆ανεισμός, TFM
Διάρκεια σάρωσης	≥ 15 μέτρα
Ταχύτητα σάρωσης	≥ 30 mm/s
Εικόνες TFM	Ζωντανή 2D
Αριθμός σημείων εστίασης στη ΔΤΠ	Μαξ 1,000,000 βαθμοί
Τριδιάστατη αναπαρασκευαστική απεικόνιση	- Ναι, ναι.

Πεδίο εφαρμογής:

Ελέγχος συμβατικών συγκόλλησεων

Φάσιμη επιθεώρηση C-scan συστοιχίας σύνθετων υλικών

Επιθεώρηση βρόχων και βιδωμένων σωλήνων

Επιθεώρηση των αρθρώσεων PE

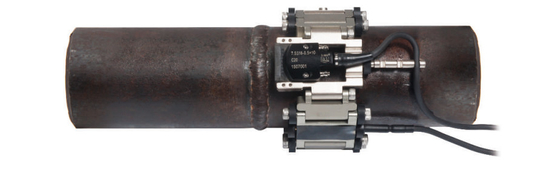

Λύση της επιθεώρησης συγκόλλησης σωλήνων μικρής διαμέτρου

Χαρακτηριστικά:

Διάδρομοι επιθεώρησης

38Δοκιμαστική μονάδα
Μονάδα απεικόνισης TFM
Ταυτόχρονη σάρωση του TOFD και της φάσης
Υποστηρίζει ανιχνευτές διπλής σειράς
Δύο κανάλια TOFD· 2 κανάλια συμβατικής υπερηχογραφικής δοκιμής

Η λειτουργικότητα του HPA-620PRT προσφέρει μεγάλη ικανοποίηση των χρηστών σε διάφορες απαιτήσεις.

Μονάδα φάσης συστοιχίας

Επιθεώρηση TFM μήκους κύματος. Επιθεώρηση TFM εγκάρσιου κύματος
Επιθεώρηση TFM ζύμωσης με μάζα; Επιθεώρηση ζύμωσης με μάζα συμβατική; Επιθεώρηση ζύμωσης με μάζα συμβατική (με ταυτόχρονη σάρωση του TOFD και της φάσης)
Επιθεώρηση TFM με C-scan και συμβατική επιθεώρηση με C-scan για πινακίδες
Επιθεώρηση TFM και συμβατική επιθεώρηση μπουλών
Επιθεώρηση TFM για τη διάβρωση· συμβατική επιθεώρηση διάβρωσης
Επιθεώρηση TKY

Μονάδα TOFD

Ρυθμισμός παραμέτρων διαδικασίας· ρύθμιση παραμέτρων ανιχνευτή και σφήνας

Οι χρήστες είναι σε θέση να υπολογίζουν τις σχετικές παραμέτρους με βάση τις παραμέτρους του ανιχνευτή και της διαδικασίας, συμπεριλαμβανομένων: PCS, κάλυψη σάρωσης, κάλυψη κάτω, γωνίες που περιλαμβάνονται στη δέσμη.

Εμφάνιση

Το HPA-620PRT είναι εξοπλισμένο με μια οθόνη TFT βιομηχανικής κλάσης 10,4 ιντσών, με λειτουργία αφής, παρέχοντας βέλτιστες οθόνες υπό έντονο φως και σε εξωτερικούς χώρους.

Σχεδιασμός διαδικασίας

Προσφέροντας μοντέλα προσομοίωσης διαδικασιών, το HPA-620PRT μπορεί επίσης να δημιουργήσει ένα μοντέλο εισάγοντας διαστάσεις αντικειμένων μέσω λογισμικού CAD.Προσαρμόστε τους χρήστες σε μια ειδική διαδικασία επιθεώρησης και παρέχετε εξ ολοκλήρου εξυπηρέτηση για το πλήρες φάσμα λύσεων.
