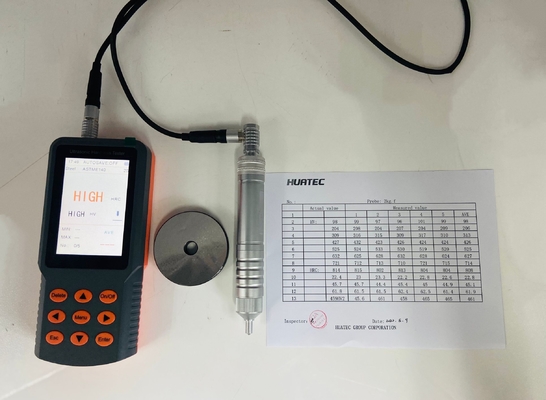

Φορητός δοκιμαστής υπερήχων σκληρότητας Μηχανισμός NDT Μετρήσεις υψηλής ακρίβειας

1.Λειτουργικά χαρακτηριστικά

• Κύρια κλίμακα σκληρότητας: HV

Μετατρέψιμη κλίμακα σκληρότητας: HRC, HRA, HRB, HBW

• Στην κατάσταση βαθμονόμησης πολλών σημείων, μπορούν να επιλεγούν οποιεσδήποτε κλίμακες σκληρότητας.
• Περιοχή δοκιμής: HV50~1599, HRC20~68, HB85~650

• Κατεύθυνση δοκιμής:Υποστηρίζεται δοκιμή 360°, εφόσον η γωνία μεταξύ του ελαστικού και της επιφάνειας δεν υπερβαίνει τους 90° ± 3°.
• Η μπαταρία: 3.6V, 3000mAh μπαταρία λιθίου
• Αντοχή: 10 ώρες
• Τα δεδομένα δοκιμής μπορούν να εξάγονται στο τερματικό υπολογιστή.
• Τα πρότυπα: DIN 50159-1-2008; ASTM-A1038-2005; JB/T 9377-2010; JJG-654-2013; JJF 1436-2013.
• Υψηλή ακρίβεια -- ± 4%HV, ± 4%HB, ± 1,5HR.
• Μικρή ογκογλυφία -- απαιτεί ένα μικροσκόπιο μεγάλης ισχύος για να δει.
• Λίγη ζημιά στο κομμάτι.
• Υψηλή ταχύτητα δοκιμής -- αποτελέσματα δοκιμής εξόδου σε 1 δευτερόλεπτα το συντομότερο.
• Νέα εμφάνιση, καινοτόμο γλυπτό, βολικό για να κρατήσει και καλή χειροτεχνία.

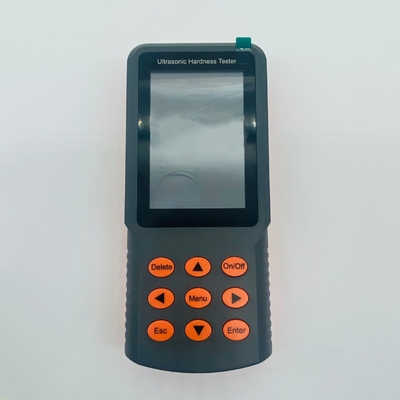

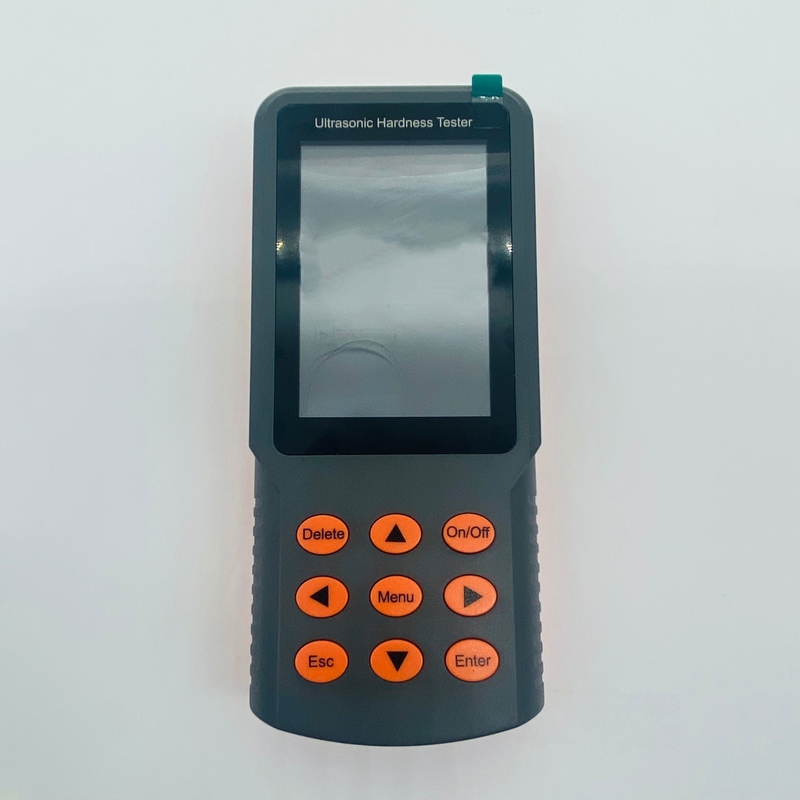

• Πλήρης αγγλική οθόνη, λειτουργία με μενού, λίγα πλήκτρα, απλή και βολική στη λειτουργία.
• 3.5 ίντσες μεγάλη οθόνη LCD με 320×480 χρωματική γραφική πίνακα, όμορφη γραμματοσειρά και γραφικά, πλούσια πληροφορία και καθαρή οθόνη.
• Εμφανίζεται άμεσα η τρέχουσα τιμή μέτρησης, η σωρευτική τιμή μέτρησης, η μέγιστη τιμή, η ελάχιστη τιμή, η μέση τιμή και η τιμή μετατροπής.
• 50 σετ αποθήκευσης δεδομένων.
• Απλή βαθμονόμηση---- 5 σύνολα δεδομένων βαθμονόμησης ενός μπλοκ, 1 σύνολο δεδομένων βαθμονόμησης προεπιλογής και 5 σύνολα δεδομένων βαθμονόμησης πολλών μπλοκ μπορούν να αποθηκευτούν στον οικοδεσπότη.
• Για υλικά με διαφορετικές ελαστικές σταθερές, απαιτείται μόνο βαθμονόμηση με ανονικό μπλοκ για την προσαρμογή στο νέο υλικό.
• Για άγνωστο υλικό ή υλικό χωρίς πίνακα μετατροπής,η κλίμακα σκληρότητας μπορεί να επιλεγεί αυθαίρετα για βαθμονόμηση πολλαπλών σημείων για την εξάλειψη του συστηματικού σφάλματος που προκαλείται από τον πίνακα μετατροπής.

• Εύκολο να δοκιμαστεί στη γραμμή συναρμολόγησης.

2.Ακριβότητα

3.Εφαρμογή

• Δοκιμή σκληρότητας τμημάτων τυπώματος άκρων φλάντζας και ρίζας γρανάζας, καλούπι, λεπτής πλάκας, δοντιού γρανάζας με σκληρότητα επιφάνειας, αυλαίας γρανάζας και κομβικού μέρους
• Δοκιμή σκληρότητας σωλήνων και δοχείων άξονα και λεπτών τοιχωμάτων
• Δοκιμή σκληρότητας τροχών και ροτόρων τουρμπίνας
• Δοκιμή σκληρότητας της άκρης του κομματιού
• Δοκιμή σκληρότητας των εξαρτημάτων συγκόλλησης
• Μέτρηση του βάθους της βαθιάς τρύπας με ορισμένο διάφραγμα, κοίλο και κυκλικό, με μεγάλες ακτίνες και ακανόνιστο επίπεδο
• Δοκιμή σκληρότητας των περισσότερων σιδηροειδών και μη σιδηροειδών μετάλλων και των κράματών τους στη βιομηχανική παραγωγή
• Δοκιμή σκληρότητας λεπτών επικάλυψεων

• κλπ.

4.Απαιτήσεις για το εργαλείο για τη μέθοδο UCI

Επειδή ο δοκιμαστής υπερηχητικής σκληρότητας είναι ένα είδος δοκιμαστή σκληρότητας Vickers, οι απαιτήσεις του δοκιμαστή σκληρότητας Vickers πληρούνται επίσης από τον δοκιμαστή υπερηχητικής σκληρότητας.

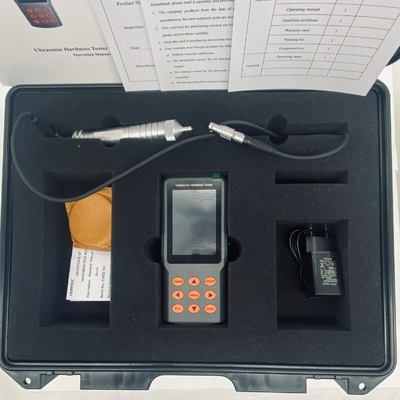

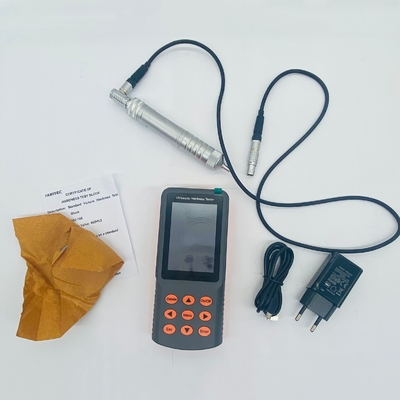

7.Κατάλογος συσκευασίας

Τυπική παράδοση

• Διοικητής
• 1clip_image001.png" /> Εγχειρικός ανιχνευτής (2kgf)
• Καλώδιο σύνδεσης ανιχνευτή
• Διορθωτής ισχύος 5V
• Δικτυακό καλώδιο
• Εργαλείο τυπικής σκληρότητας
• Κουτί εξοπλισμού
• Εγχειρίδιο χειρισμού
• Πιστοποιητικό
• Κάρτα εγγύησης
• Κατάλογος συσκευασίας

Προαιρετικά αξεσουάρ

• Έλεγχος (1kgf, 3kgf, 5kgf, 10kgf)
• Πλατφόρμα λειτουργίας
