Επεξεργαστής σκληρότητας της επιφάνειας της πράσινης άμμου

Επεξεργαστής σκληρότητας της επιφάνειας της πράσινης άμμου

1. Σύνοψη

Για τη μέτρηση της σκληρότητας της επιφάνειας των καλούπιων πράσινης άμμου χρησιμοποιούνται τρεις τύποι δοκιμαστών σκληρότητας επιφάνειας άμμου, Α Β C.

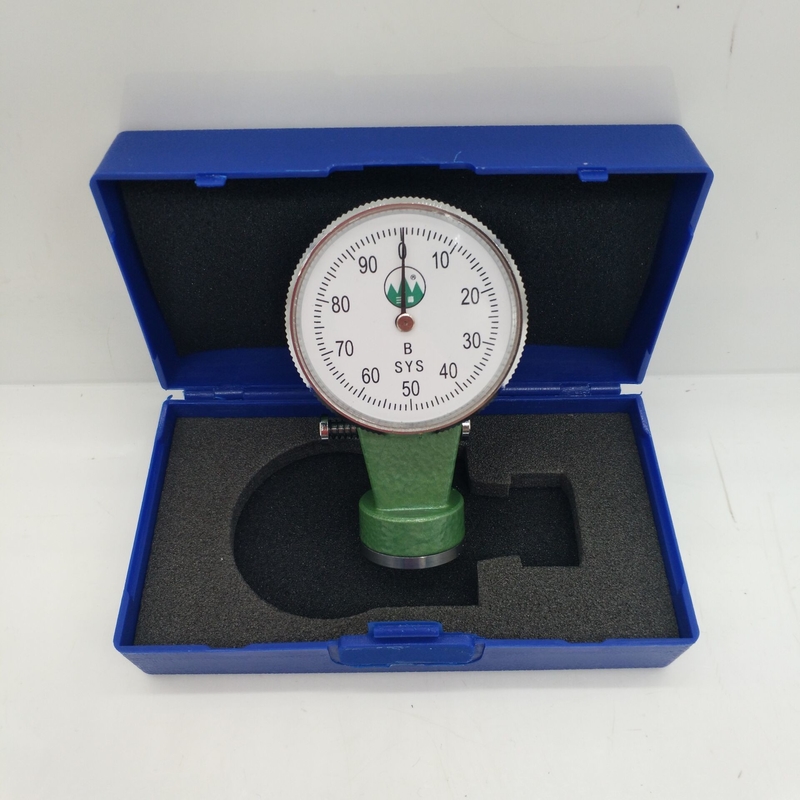

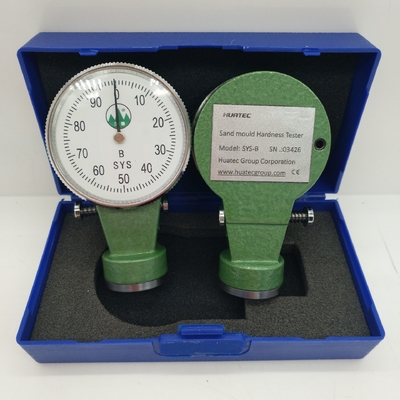

Η δομή του αποτελείται από κεφαλή πίεσης ράφου (1) κεφαλή μετρητή (2) θήκη ρολογιού (3) ελατήριο δύναμης (4) τροχιά κίνησης (8) τροχιά περιστροφής (14) δείκτης (15) δαχτυλίδι ρύθμισης (16) και ούτω καθεξής.

Τύπος Α: Κατάλληλο για δοκιμές σκληρότητας επιφάνειας λεπτών καλούπιας άμμου (πυρήνες) που σχηματίζονται με το χέρι ή με μηχανική χαμηλή και μεσαία πίεση.Ο τύπος Β είναι κατάλληλος για τη δοκιμή της σκληρότητας επιφάνειας των καλούπιων λεπτής και χονδρής άμμου (πυρήνων) που σχηματίζονται με το χέρι ή με μηχανική χαμηλή και μεσαία πίεση.Ο τύπος C είναι κατάλληλος για τη δοκιμή της σκληρότητας της επιφάνειας των καλούπιων άμμου στο χύτευμα υψηλής πίεσης.

2Τεχνικές προδιαγραφές και παραμέτρους

I ακρίβεια

Όταν ο δείκτης είναι οποιαδήποτε τιμή, η αντίστοιχη ανοχή δύναμης του ελαστικού είναι ± 5%.

Ο δείκτης επιστρέφει στη θέση O και η ανοχή είναι +1 βαθμός.

Διάμετροι 90x55x28

Σημείωση: Το μέγιστο φορτίο είναι η δύναμη που απαιτείται για να πιέσει ο ελαστικός μέχρι το επίπεδο της κεφαλής μετρητή (2).

3. Αρχή

Σύμφωνα με την αρχή της γραμμικής δύναμης του ελαστικού και της ροής, η ροή του ελαστικού υποδεικνύεται από τον δείκτη επιφάνειας μέσω ενός συνόλου τροχών και ράφων.Η μονάδα σκληρότητας της επιφάνειας της άμμου είναι (g/mm2)Επειδή οι τιμές τους σχετίζονται και είναι συνεπείς, δηλαδή, εάν η τιμή της μονάδας είναι μεγάλη (g/mm2), η αντίστοιχη τιμή βαθμού είναι επίσης μεγάλη.

4Χρήση και προσαρμογή

I Ρυθμίστε τη θέση O. Όταν ο δείκτης (15) δεν βρίσκεται στη θέση O, περιστρέψτε τον δαχτυλίδι ρύθμισης (16) για να ευθυγραμμίσετε τον δείκτη (15) με τη θέση O.το δοκιμαστή σκληρότητας πιέζεται σταθερά στην επιφάνεια της δοκιμαζόμενης άμμου (ο άξονας του δοκιμαστή σκληρότητας πρέπει να είναι κάθετος προς την επιφάνεια του καλούπιας άμμου), έτσι ώστε η επιφάνεια του κεφαλιού δοκιμής σκληρότητας (2) να είναι σε στενή επαφή με την επιφάνεια της δοκιμαζόμενης άμμου, και ο δείκτης είναι επίσης Όταν σταματήσει σε μια ορισμένη τιμή, πατήστε την πένα κλειδώματος (18) για να την κλειδώσει,Διάβασμα της μετρούμενης τιμής και, στη συνέχεια, χαλάρωση της πινέλας κλειδώματος (18) για να επιστρέψει ο δείκτης (15) στην θέση O.

Κατά τη μέτρηση, μπορείτε να δοκιμάσετε 3-5 φορές σε κάθε μέτρηση και στη συνέχεια να υπολογίσετε τον μέσο αριθμό, ο οποίος είναι η τιμή σκληρότητας του μέρους.

5Επισκευή και συντήρηση

Ι. Μην ανοίγετε το κάλυμμα (13) και τις βίδες στο πίσω μέρος της θήκης του ρολογιού κατά βούληση για να αποφευχθεί η πτώση άμμου και σκόνης, η οποία θα επηρεάσει την ακρίβεια του.

Κατά τη χρήση ή την τοποθέτηση, δεν υπόκειται σε ισχυρές δονήσεις ώστε να αποφεύγεται η δυσλειτουργία του οργάνου και να επηρεάζεται η χρήση.

ΙΙΙ. Εάν υπάρχει άμμος στο κενό μεταξύ του εισροτή (1) και του κεφαλιού του μετρητή (2), αφαιρέστε προσεκτικά τις βίδες 3 ~ M2, αφαιρέστε το κεφάλι του μετρητή, αφαιρέστε την κολλώδη άμμο,και τοποθετήστε το όπως είναι (μην τραβήξετε το ελαστικό)
