HUATEC 20-2000Hz υπερηχητικός ανιχνευτής ελαττωμάτων FD560 με καταστολή απόρριψης 0 έως 80% πλήρους ύψους οθόνης

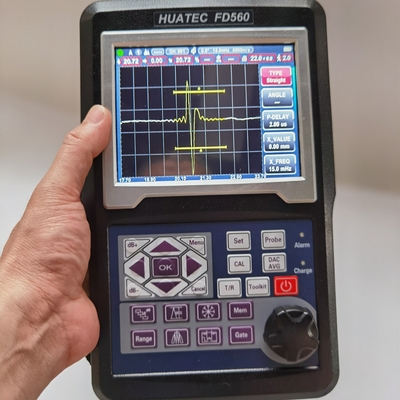

Ο ανιχνευτής ελαττωμάτων υπερήχων HUATEC FD560

★ Χρήστη φιλικό διαλόγου διαδραστική βοηθά λειτουργίες όπως βαθμονόμηση, κάνοντας καμπύλες, κλπ.

★Όλα τα εργαλεία που χρειάζεστε: DAC, AVG, TCG, AWS, κλπ.

★Συχνότητα επανάληψης παλμού: 20-2000Hz ακριβής ρύθμιση, υψηλής ταχύτητας σάρωση, χωρίς να χάσετε.

★Υψηλή αναλογία σήματος προς θόρυβο, καθαρή και σταθερή ηχώ, αντιθόρυβος σχεδιασμός, ιδανικό για δύσκολες συνθήκες εργασίας.

★12 ψηφία AD, υψηλής ταχύτητας δειγματοληψία οδηγεί σε ένα καλύτερο διάγραμμα ηχώ με όλες τις λεπτομέρειες.

★Χρησιμοποιεί την συχνότητα του ανιχνευτή 20M τέλεια.

★Υψηλής ταχύτητας βίντεο ανίχνευσης ελαττωμάτων σε πραγματικό χρόνο, απεριόριστη αποθήκευση δεδομένων USB.

★Σύνδεση μπλε δοντιού με κινητή συσκευή για τη δημιουργία και εκτύπωση εκθέσεων ανίχνευσης επί τόπου.

★Πρότυπο IP65, θήκη από σιλικόζη, ανθεκτική στο νερό και τη σκόνη, στερεή και ανθεκτική για πάντα.

★Η μπαταρία διαρκεί 10 ώρες με μία φόρτιση.

Προδιαγραφές

Πεδίο: 0 - 10000 mm, με ταχύτητα χάλυβα

Ταχύτητα υλικού: 100 ̇ 20 000 m/s

Συχρότητα επανάληψης παλμού 20-2000Hz

Δυναμικό εύρος: ≥38dB

Γραμμικότητα: Οριζόντια: +/- 0,2%, κάθετη: 2,5%, ακρίβεια ενισχυτή +/- 1 dB.

Δυνατότητα ανάλυσης:> 40dB (5P14)

Αισθησία: > 62dB

Απορρίπτει (καταστολή): 0 έως 80% πλήρους ύψους οθόνης

500 ανεξαρτησία ρύθμιση, οποιοδήποτε κριτήριο μπορεί να εισαχθεί ελεύθερα, μπορούμε να εργαζόμαστε στη σκηνή χωρίς τεστ μπλοκ.

Μεγάλη μνήμη 1000 A γραφή

Τρόποι δοκιμής: ηχώ παλμού, διπλό στοιχείο και διαμετακόμιση

Τύποι ανιχνευτών: μονό ίσιο, μονό γωνία, διπλό ίσιο, διπλή γωνία, μέσα, σέρνοντας, επιφάνεια

Παρατηρητές πύλης: Δύο ανεξάρτητες πύλες ελεγχόμενες σε ολόκληρο το εύρος σαρώσεως

Μονάδες: ίντσες ή χιλιοστά

Απαιτήσεις ισχύος: Κύρια καύσιμα εναλλασσόμενου ρεύματος 100-240 VAC, 50-60 Hz

Καθυστέρηση εμφάνισης: -20 έως 3400 μs

Καθυστέρηση ανίχνευσης / μηδενική μετατόπιση: 0 έως 99,99μs

Εσωτερική επαναφορτιζόμενη μπαταρία ιόντων λιθίου με ονομαστική ισχύ 7,2V σε ισχύ 5200 mAh

10 ώρες ονομαστικός χρόνος λειτουργίας ανάλογα με τη φωτεινότητα της οθόνης

4 ώρες τυπικός χρόνος επαναφόρτισης

H×W×D(mm):220×175×40 (mm)

Βάρος:1.0kg

Θερμοκρασία λειτουργίας: -10°C έως 50°C

Θερμοκρασία αποθήκευσης: -30°C έως 50°C

Ενέργεια παλμού: 70V, 100V, 200V, 300V, 400V, 500V επιλέξιμη

Διόρθωση: θετικό μισό κύμα, αρνητικό μισό κύμα, πλήρες κύμα, σύστημα RF

Διάφραγμα ζώνης (περιοχή ζώνης ενισχυτή ): 0,2 έως 25 MHz

Παρατηρητές πύλης: Δύο ανεξάρτητες πύλες ελεγχόμενες σε ολόκληρο το εύρος σαρώσεως

Ευαισθησία: 120 dB κατ' ανώτατο όριο σε επιλογή ανάλυσης 0.1, 1.0, 2.0, 6,0 dB.

Σύνδεση μετατροπέα: BNC ή LEMO

ΔιασκέδασηΔελτίο ΕΚ

Αυτοματοποιημένη απεικόνιση ακριβούς τοποθεσίας ελαττώματος ((Βάθος d, επίπεδο p, απόσταση s, εύρος,sz dB,ф).

Μεγέθυνση ελαττωμάτων: αυτόματη μεγέθυνση ελαττωμάτων με τη χρήση AVG ή DAC/TCG, ταχύτητα αναφοράς αποδοχής ή απόρριψης ελαττωμάτων.

Αυτοματοποιημένη βαθμονόμηση του μετατροπέα: μηδενικό σημείο, γωνίες, μπροστινή άκρη και ταχύτητα υλικού (V2 και δύο τρύπες)

Εύκολο για την κατασκευή και χρήση DAC/TCG και AVG για την αξιολόγηση της ηχώ, η καμπύλη μπορεί να τροποποιηθεί και να αντισταθμιστεί.

Συνδέοντας το U-Disk, η μονάδα μπορεί να έχει απεριόριστη μνήμη.

Υπάρχουν 17 πρότυπα στην μονάδα.

Σύνδεση μπλε δοντιού με κινητή συσκευή για τη δημιουργία και εκτύπωση εκθέσεων ανίχνευσης επί τόπου.1.

Δυνατότητα διόρθωσης καμπυλωμένης επιφάνειας.

Λειτουργία μέτρησης ύψους ρωγμών.

Μεγεθύνετε την πύλη:διαστολή της περιοχής της πύλης σε όλο το πλάτος της οθόνης.

Λειτουργία αυτόματης αύξησης.

Εμφάνιση του περιτύπου: Ταυτόχρονη εμφάνιση της ζωντανής A-scan με ρυθμό αναβάθμισης 70 Hz και περιτύπου της A-scan.

Δείχνει.

Διατήρηση κορυφής: Συγκρίνετε παγωμένες μορφές κύματος κορυφής με ζωντανές A-Scans για εύκολη ερμηνεία των αποτελεσμάτων της δοκιμής.

Scan Freeze: Η παγωμένη οθόνη διατηρεί δεδομένα για τη μορφή κύματος και τη διαδρομή ήχου.

Ασφάλεια: Μπιπ και LED.

Ρεάλ Τάιμ Κλοκ.

Γεμίστε το ηχώ.

Σημείο σύλληψης.

Χρώμα ηχώ μέσα στην πύλη.

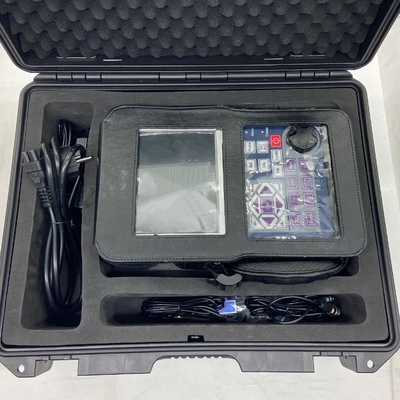

Βασική συσκευασία οργάνων

Φορητός υπερηχητικός ανιχνευτής ελαττωμάτων FD560

Μετατροπέας ευθείας δέσμης (2.5 MHz, Φ20)

Μετατροπέας ακτίνας γωνίας (4 MHz, 8 mm×9 mm, 60°)

Καλώδιο διασύνδεσης για τον μετατροπέα (BNC-LEMO 00,ή προαιρετικά LEMO 01- LEMO 00)

Αναφορτιζόμενη μπαταρία ιόντων λιθίου, 8 άμπερα την ώρα

Εφοδιασμός ηλεκτρικής ενέργειας/μονάδα φόρτισης

Εγχειρίδιο χειρισμού στα αγγλικά

Πιστοποιητικό βαθμονόμησης HUATEC

Λογισμικό εφαρμογών

Τραπέζι
